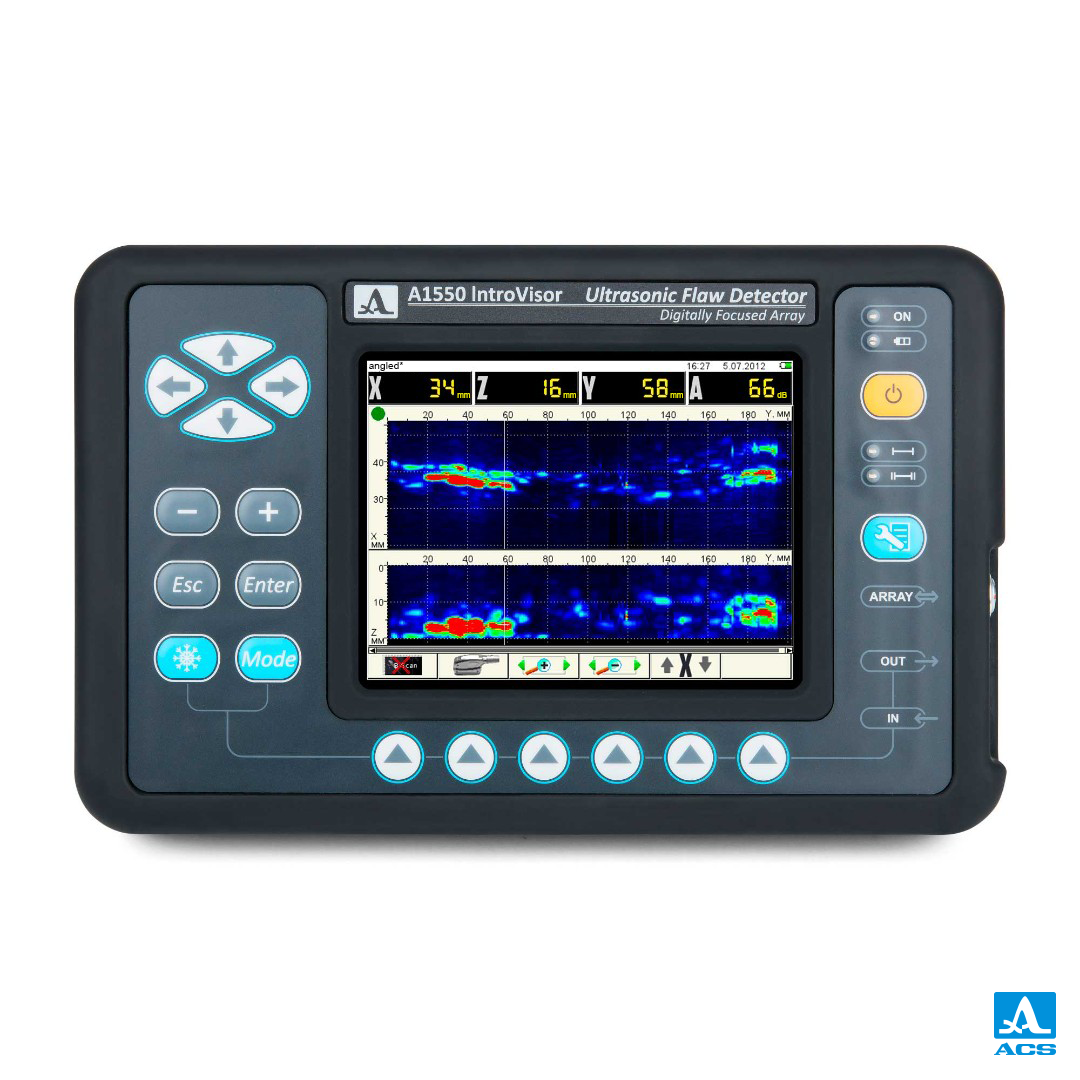

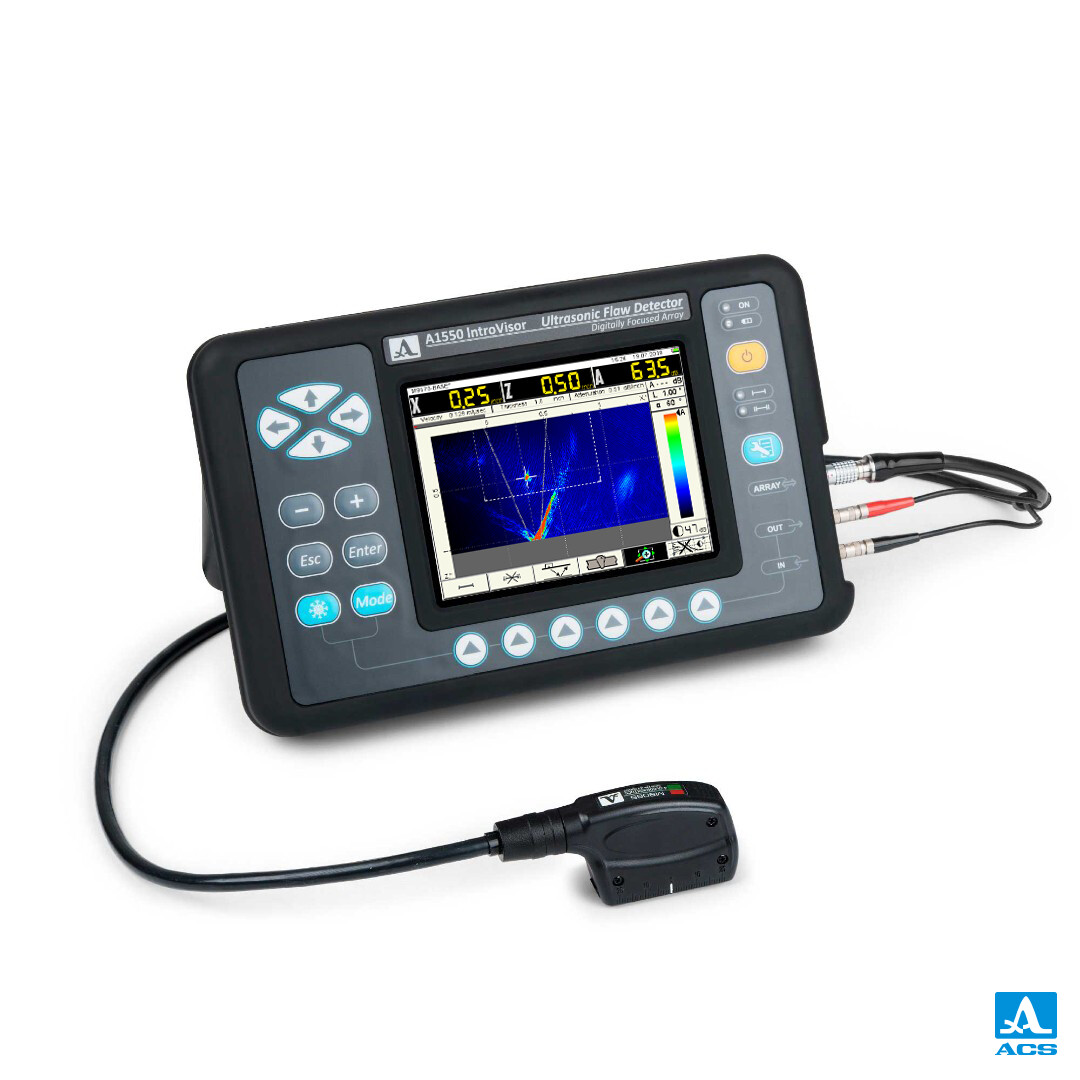

A1550 IntroVisor
Der universelle tragbare Ultraschall-Prüf-Tomograph mit TFM Technologie (Total Focusing Method) visualisiert die interne Struktur des Objekts als Echtzeit-Profil-Abbildung (B-Scan), was die Interpretation der Ergebnisse wesentlich einfacher macht als mit einem traditionellen Prüfgerät.
Der Tomograph verwendet verschiedene Phased Array Wandler, die in der Größe mit traditionellen Prüfkopf vergleichbar sind. Dank unserem speziellen Regelalgorithmus ersetzt ein PA-Wandler ein ganzes Set von Standard-Prüfkopf, wie es beim traditionellen Prüfen verwendet wird
Produktbeschreibung
Der universelle tragbare Ultraschall-Prüf-Tomograph mit TFM Technologie (Total Focusing Method) visualisiert die interne Struktur des Objekts als Echtzeit-Profil-Abbildung (B-Scan), was die Interpretation der Ergebnisse wesentlich einfacher macht als mit einem traditionellen Prüfgerät.
Der Tomograph verwendet verschiedene Phased Array Prüfköpfe, die in der Größe mit traditionellen Prüfkopf vergleichbar sind. Dank unserem speziellen Regelalgorithmus ersetzt die Antennenanordnung (Antennen-Array, AA) ein ganzes Set von Standard-Prüfkopf, wie es beim traditionellen Prüfen verwendet wird.
Durch die TFM-Technologie fokussiert der A1550 IntroVisor praktisch auf jeden Punkt innerhalb des visualisierten Abschnitts, und das mit einer unübertroffenen räumlichen Auflösung und Empfindlichkeit.
Der Tomograph A1550 IntroVisor wurde speziell für die schnelle und effiziente Prüfung von Objekten aus Metall, Kunststoff und Verbundmaterial sowie der Dokumentation der Ergebnisse entwickelt.
Spezielle Software für 3D-Rekonstruktion der Schweißverbindungen
Anwendung

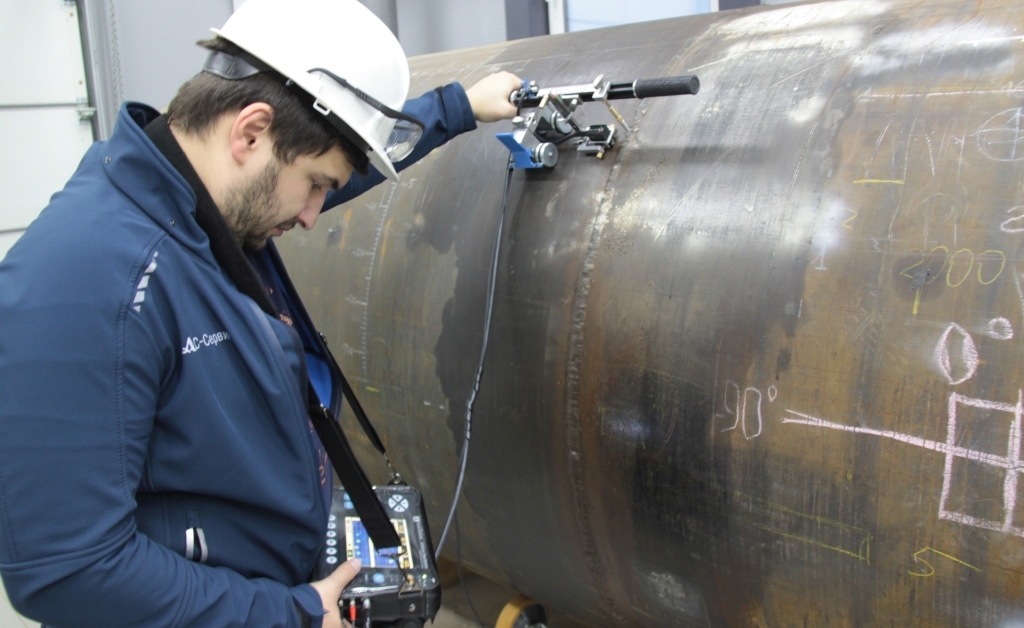

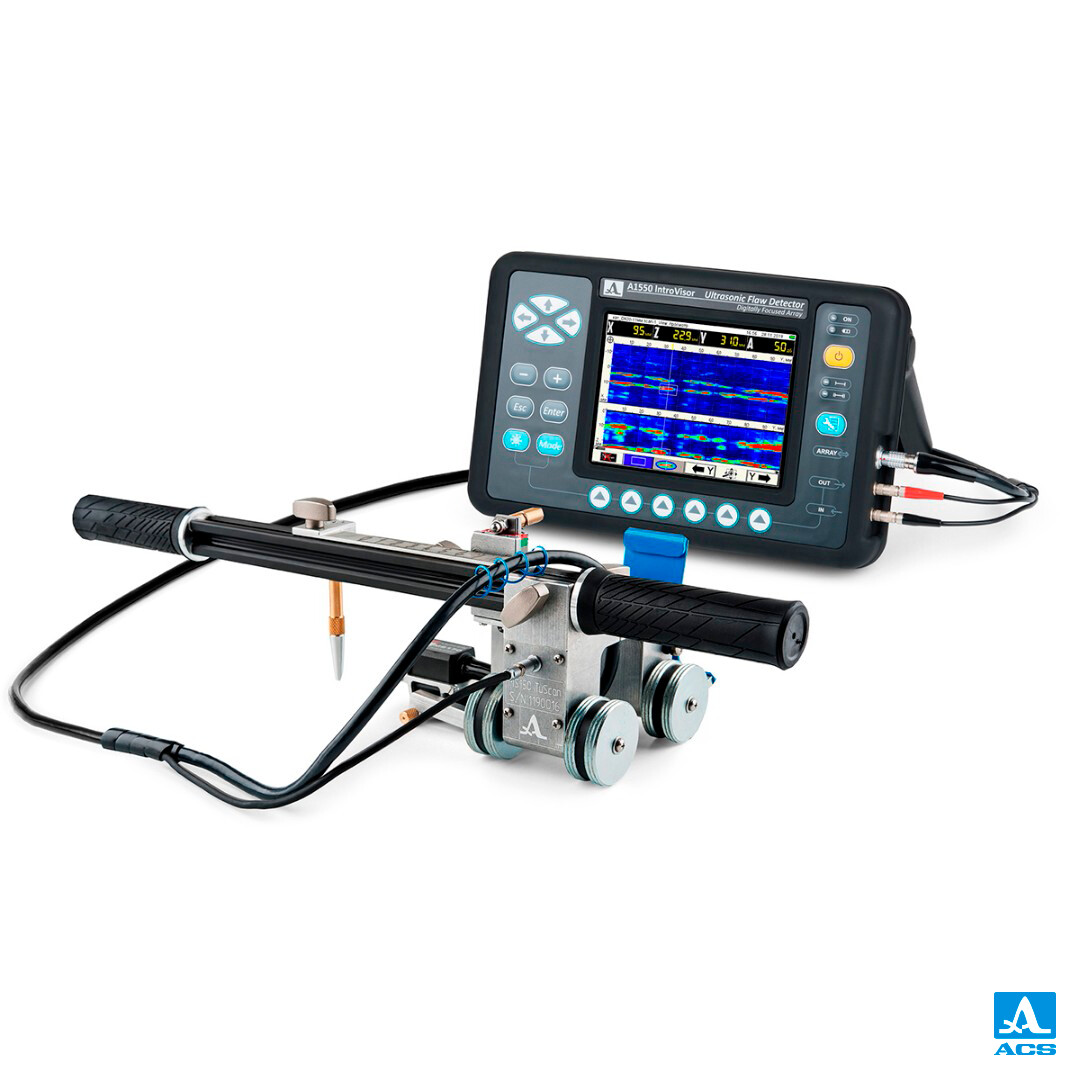

Schweißnahtprüfung
Lokalisierung von Korrosion, Rissen, interner Schichtenbildung und anderen Fehlern.
Lokalisieren und Einschätzen von Fehlstellen (Diskontinuitäten und Inhomogenitäten) in Metall- und Kunststoffgegenständen
Dickenmessung.
Echtzeitbildgebung der internen Struktur des Prüfobjekts.
Optionale Verwendung verschiedener Arten von Ultraschallwellen:
– Scherwellen zur Prüfung von Schweißungen, die im Winkelbereich überlappen, wie sie bei Standardverfahren der Ultraschallprüfung eingesetzt werden; – Longitudinalwellen zur Prüfung von Basismetall.
Verbesserte Auflösung und Empfindlichkeit. Die Möglichkeit, die Größe von Diskontinuitätsfehlern zu messen. Hohe Testeffizienz.
Kann als Tomograph (B-Scan) und als traditionelles Prüfgerät (A-Scan) verwendet werden.
Schweißnaht-Scan-Modus (C-Scan) mit Speichern der Ergebnisse.
Reflektierende Bilder von vertikal ausgerichteten Fehlern.
| Phased Array Datenverarbeitungsmethode | Total Focusing Methode (TFM) |
| Anzahl Array-Elemente / Kanäle | 16 |
| Arbeitsfrequenzen | 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10 MHz |
| Dynamikbereich des Verstärkers | 100 dB |
| Bildauflösung / type | 640 x 480 / TFT |
| Arbeitszeit vom Akku, not less than | 8 h |
| Geräteabmessungen | 260 x 166 x 80 mm |
| Gewicht | 1.8 kg |
| Temperaturbereich | -10 bis +55 ºC |

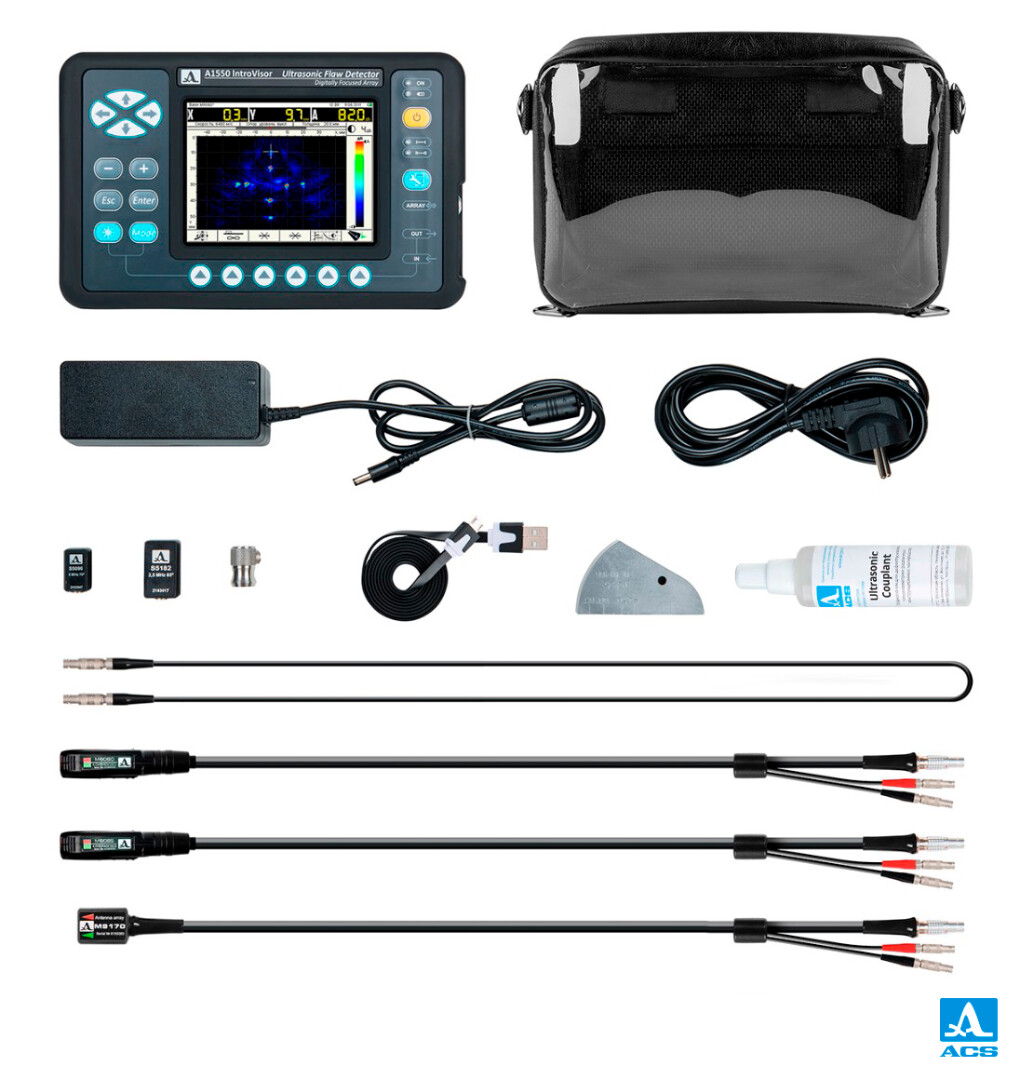

Lieferumfang
А1550 IntroVisor – TFM Gruppenstrahlergerät / Tomograph
• Gruppenstrahler-Prüfkopf M9065 (4 MHz Transversalwelle, Pitch 2.5 mm)
• Gruppenstrahler-Prüfkopf М9060 (4 MHz Longitudinalwelle, Pitch 2.5 mm)

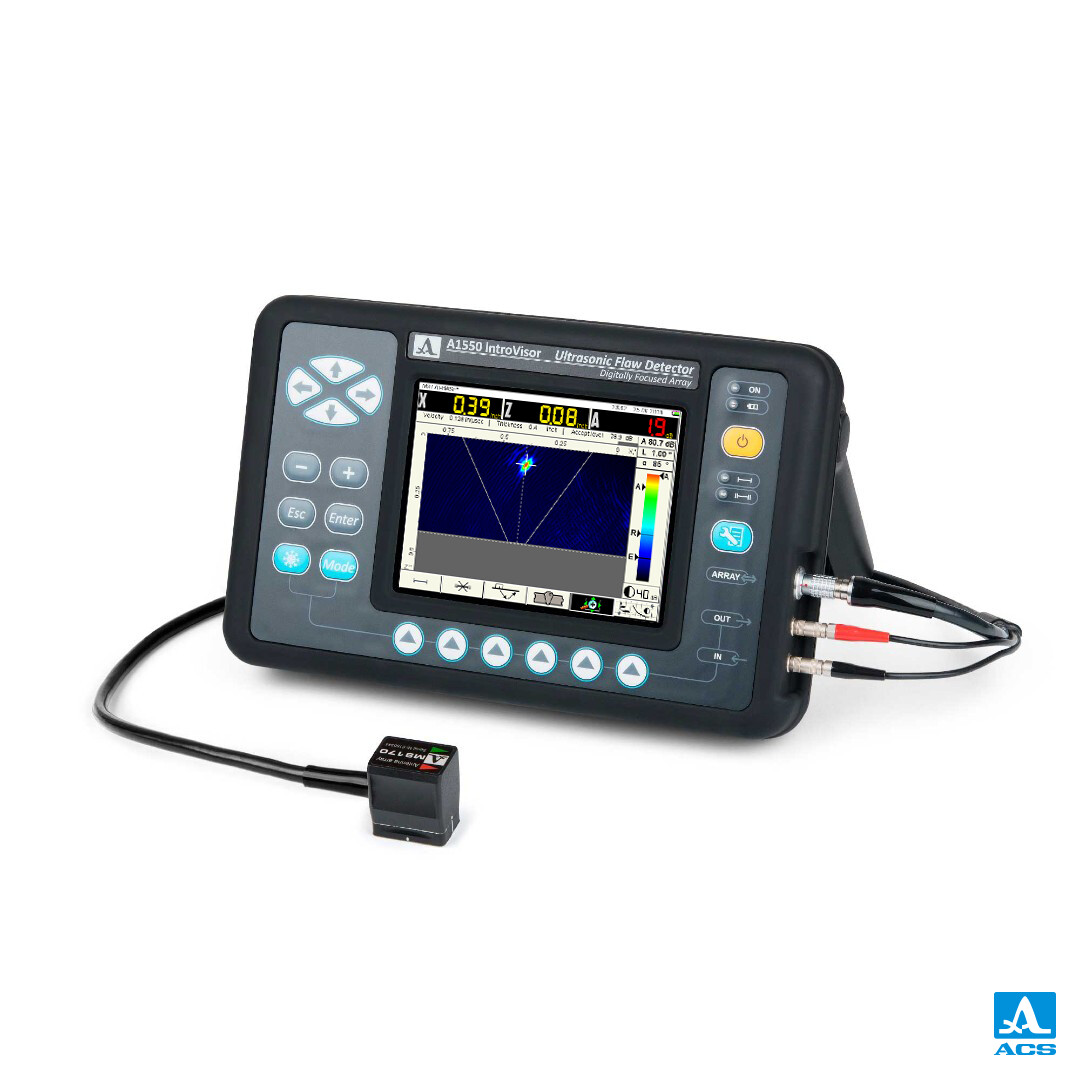

• Gruppenstrahler-Prüfkopf M9170 (4 MHz Transversalwelle, Pitch 1.6 mm)
• USB A – Mini-B Kabel
• Netzteil mit Kabel
• Kalibrierkörper V2/25
• Koppelmittel (Flasche 100 ml.) V2/25
• Schutzhülle

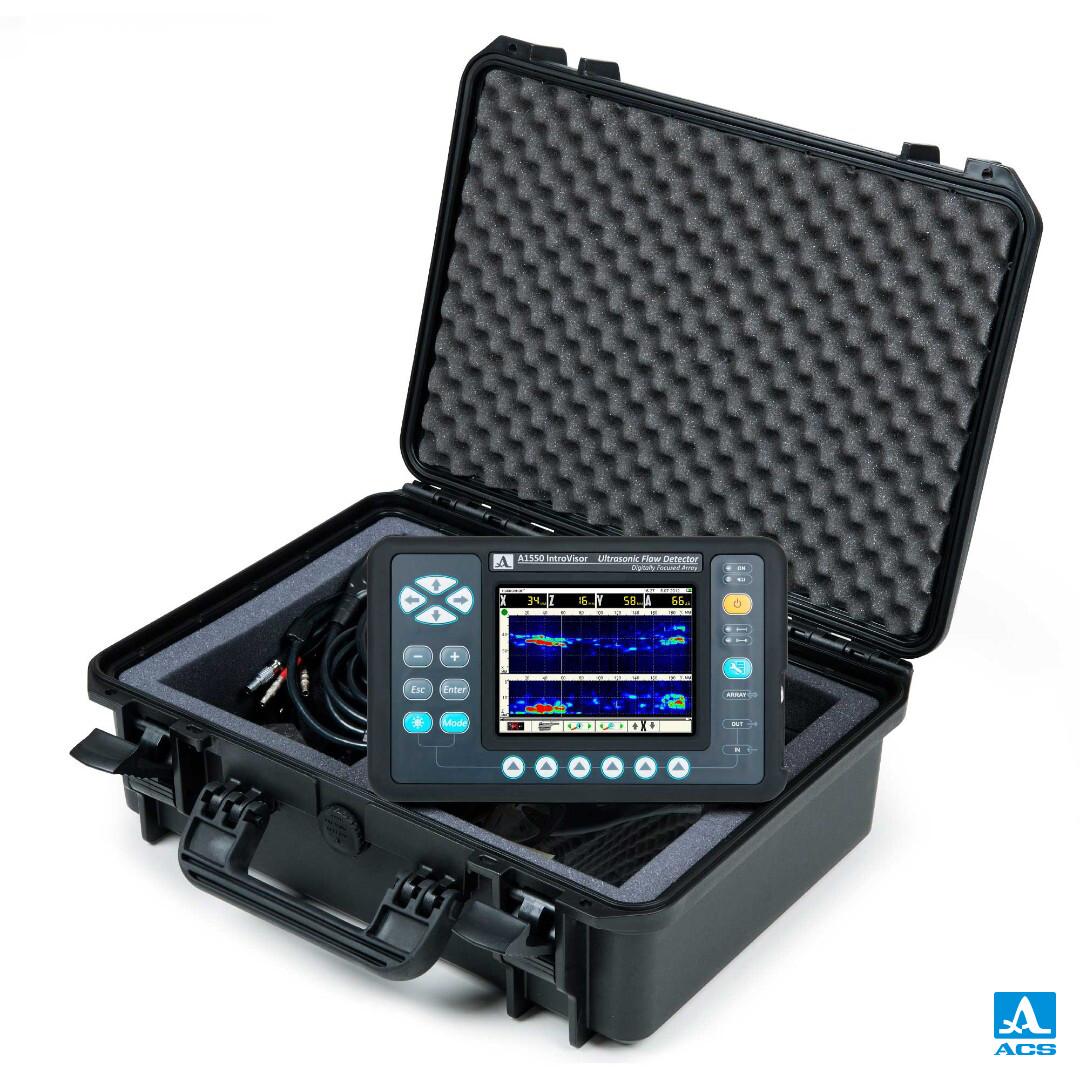

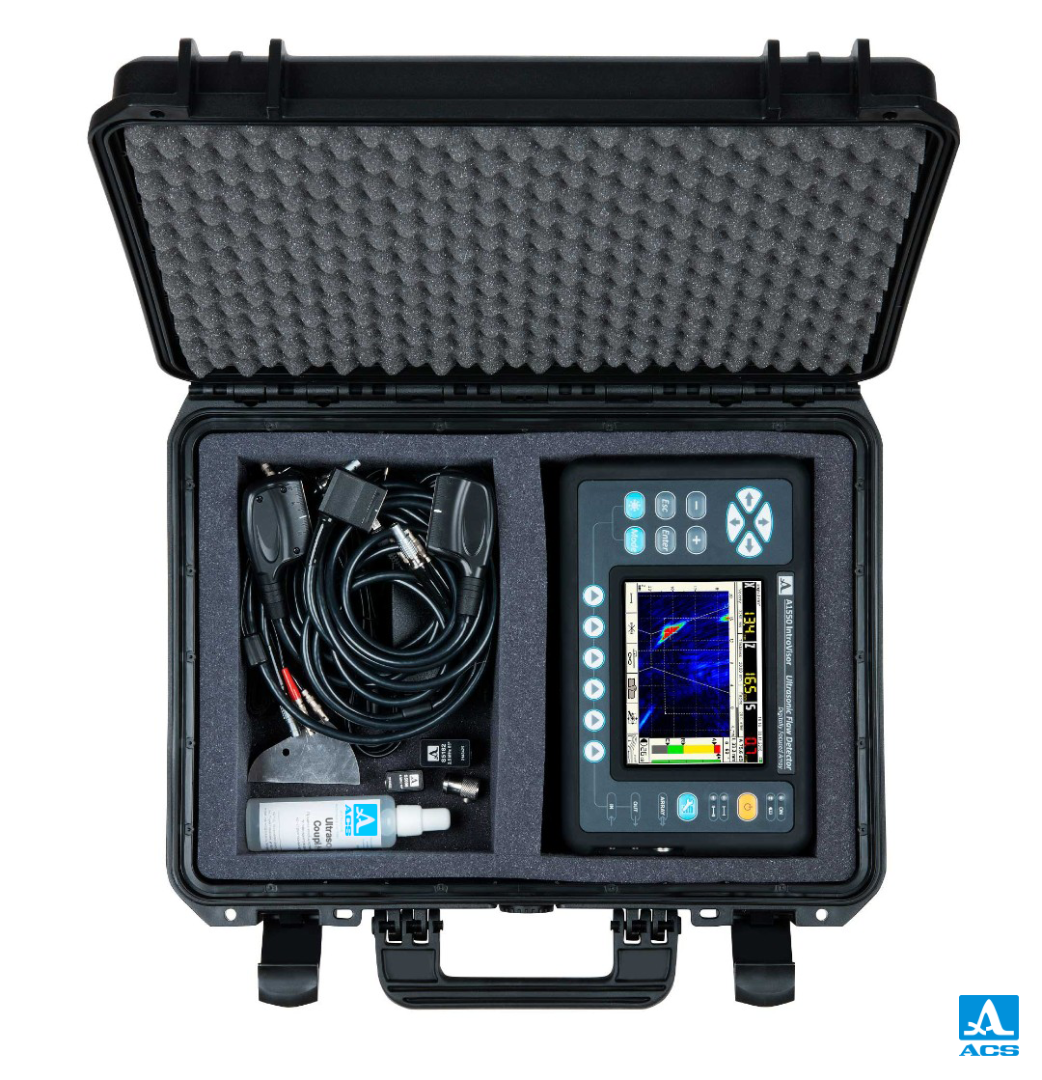

• Koffer
