A1212 MASTER
Tragbares Ultraschall-Prüfgerät mit geringen Abmessungen. Zur Umsetzung von üblichen und speziellen Methoden der Ultraschallprüfung mit hoher Effizienz und Genauigkeit der Messungen.

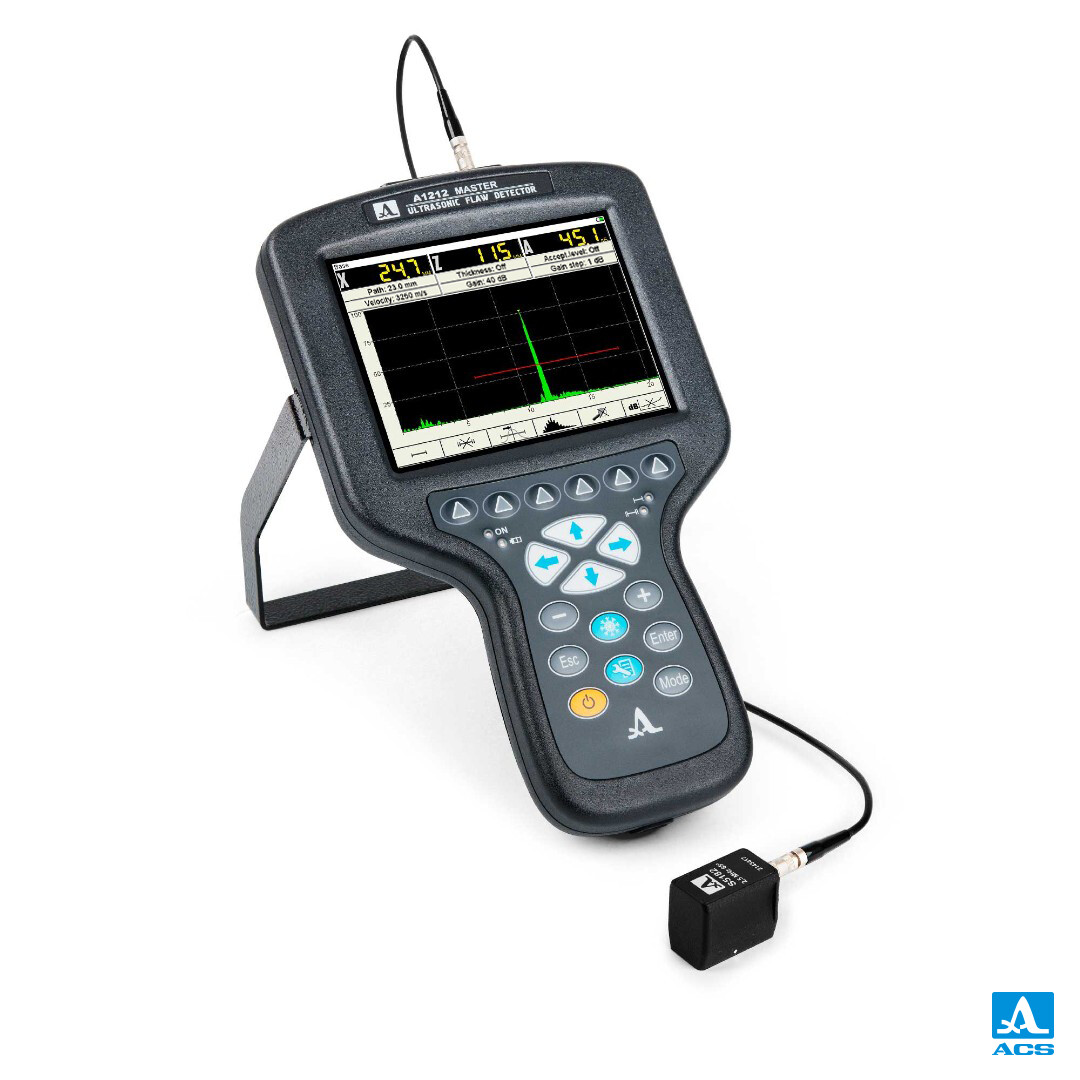

Alle Funktionen eines aktuellen Prüfgeräts in einem kompakten Gehäuse. Ideal für Arbeiten an schwer zugänglichen Stellen. Dank geringem Gewicht und geringer Größe ist das Gerät in engen Räumen und unter schwierigen Bedingungen einsetzbar. Praktisch zum Reisen.

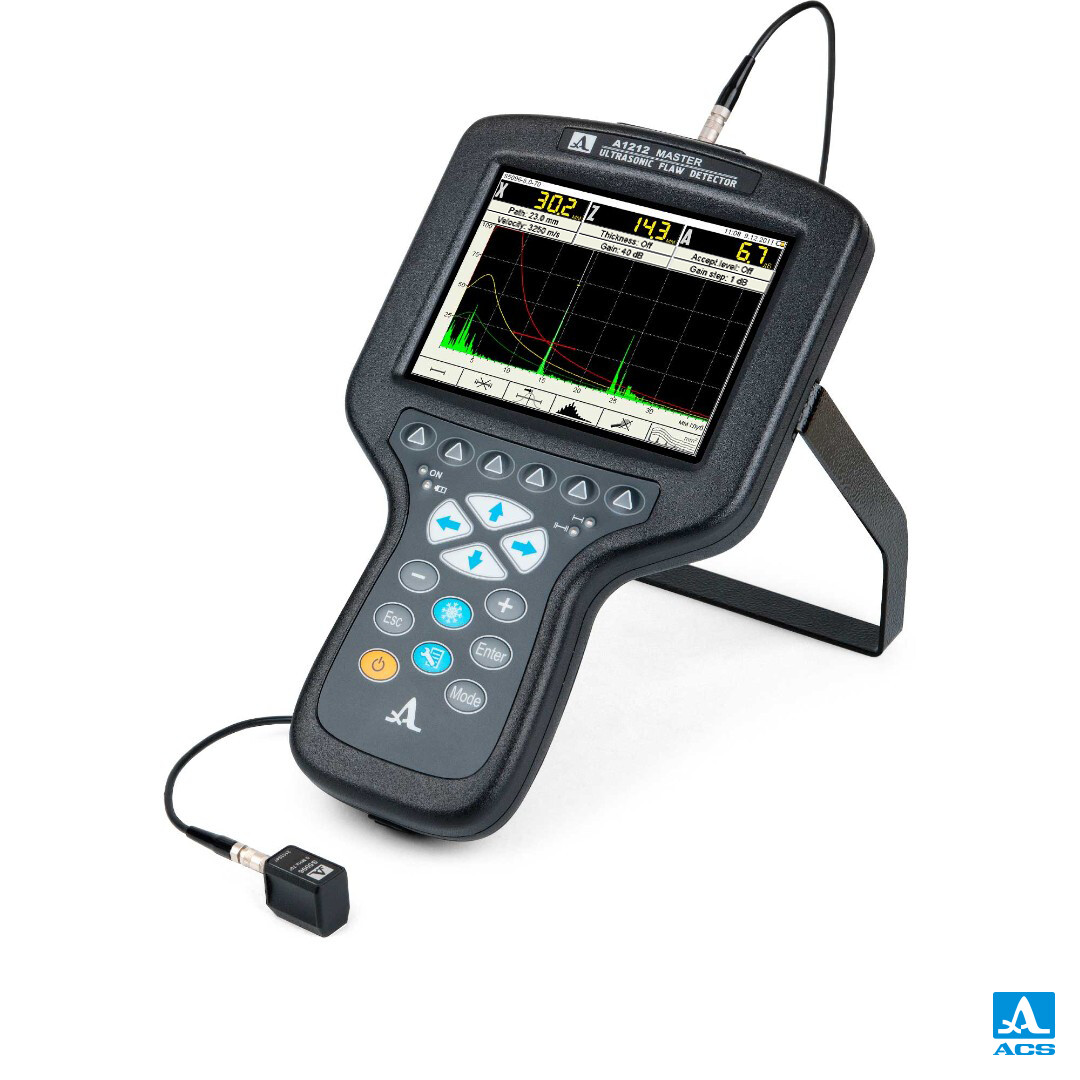

Ergonomisches Gehäuse aus stoßfestem Kunststoff – das Gerät kann mit einer Hand gehalten werden. Das große, kontrastreiche Farbdisplay mit hoher Auflösung (640 x 480 Pixel) ermöglicht es Ihnen, für eine lange Zeit zu arbeiten, ohne die Augen zu belasten.
Mit Hilfe des freihändigen Bluetooth-Sets können den gespeicherten Daten gesprochene Kommentare hinzugefügt werden.
Produktbeschreibung
Tragbares Ultraschall-Prüfgerät mit geringen Abmessungen. Zur Umsetzung von üblichen und speziellen Methoden der Ultraschallprüfung mit hoher Effizienz und Genauigkeit der Messungen.
Alle Funktionen eines aktuellen Prüfgeräts in einem kompakten Gehäuse. Ideal für Arbeiten an schwer zugänglichen Stellen. Dank geringem Gewicht und geringer Größe ist das Gerät in engen Räumen und unter schwierigen Bedingungen einsetzbar. Praktisch zum Reisen.
Ergonomisches Gehäuse aus stoßfestem Kunststoff – das Gerät kann mit einer Hand gehalten werden. Das große, kontrastreiche Farbdisplay mit hoher Auflösung (640 x 480 Pixel) ermöglicht es Ihnen, für eine lange Zeit zu arbeiten, ohne die Augen zu belasten.
Mit Hilfe des freihändigen Bluetooth-Sets können den gespeicherten Daten gesprochene Kommentare hinzugefügt werden.
Das elektronische Gerät kann auf einem speziellen Pad montiert werden, um beide Hände frei zu haben, was die Arbeit vor allem an schwer zugänglichen und erhöhten Orten erleichtert.
Eine spezielle Schutzhülle mit Sonnenblende schützt die Elektronik vor Schmutz, Wasser und Staub sowie vor Licht- und Sonnenstrahlen.
Anwendung
Schweißnahtprüfung
Lokalisierung von Korrosion, Rissen, interner Schichtenbildung und anderen Fehlern.
Lokalisieren und Einschätzen von Fehlstellen (Diskontinuitäten und Inhomogenitäten) in Metall- und Kunststoffgegenständen.
Dickenmessung.
Ein Digitaler TCG erlaubt es, das Signal anhand einer beliebigen, aus 32 Knotenpunkten bestehenden Funktion zu modifizieren. Die Knotenpunkte können in einem speziellen TCG-Bearbeitungsmodus eingerichtet, geändert und gelöscht werden. Die Einrichtung des TCG wird durchgeführt, um Impulse von gleicher Höhe aus gleichen Reflektoren zu erhalten, die eine korrekte Bemessung der Mängel durch das gesamte Prüfobjekt hindurch erlauben.
Die DGS-Diagramme für den Monokristall-Messgeber zeigen drei Kurven auf dem Bildschirm an, welche die Akzeptanz-, Reporting- und Prüf-Ebenen darstellen. Der entsprechende Diskontinuitätsbereich wird automatisch ausgewertet.
Mit dieser Funktion vermeiden Sie manuelle Auswertungen des Fehlerbereichs, was die Testeffizienz deutlich erhöht.
Die DAC-Diagramme zeigen drei Kurven auf dem Bildschirm an, welche die Akzeptanz-, Reporting- und Prüf-Ebenen darstellen. Dies erlaubt es Ihnen, die Aussagekraft der erkannten Defekte gemäß den aktuellen Normen und Methoden der Ultraschallprüfung richtig einzuschätzen.
Spezifikationen
| Maximale Dicke des Prüfobjekts (Echo-Methode, Stahl) | 3000 mm |
|---|---|
| Nenn-Betriebsfrequenzen | 0,5 – 15,0 MHz |
| Ultraschall-Geschwindigkeits-Einstellbereich | 1.000 – 14.999 m/s |
| Abweichung der Betriebsfrequenzen von den Nenn-Frequenzen | ± 10% |
| Zulässige Messungenauigkeit für dicke D mit einem normalen Messgeber | ±(0,01 D +0,2) mm |
| Messungenauigkeit für Tiefenfehler H mit einem normalen Messgeber | ±(0,01 H +0,2) mm |
| Messbereich für Fehler-Koordinate (bei Stahl) mit abgewinkeltem Messgeber 650 Tiefe H | 3 bis 1300 mm |
| Zulässige Messungenauigkeit der Fehler-Koordinate mit abgewinkeltem Wandler 650 Tiefe H | ±(0,03 H +1) mm |
| Messbereich für Fehler-Koordinate (bei Stahl) mit abgewinkeltem Messgeber 700 Tiefe H | 3 bis 500 mm |
| Zulässige Messungenauigkeit der Fehler-Koordinate mit abgewinkeltem Messgeber 700 Tiefe H | ±(0,03 H +1) mm |
| Abstand auf Oberfläche L | ±(0,03 L +1) mm |
| Gain-Regelbereich | zwischen 0 und 100 dB |
| Dynamischer TGS-Bereich, nicht weniger als | 20 dB |
| Batterienennspannung | 11,1 V |
| Betriebsdauer bei normalen Wetterbedingungen, nicht weniger als | 8 Std. |
| Betriebstemperaturbereich | -30 bis +55 ºC |
| Art der Anzeige | TFT, Farbe |
| Bildschirmauflösung | 640 x 480 Pixel |
| Geräteabmessung | 260 х 156 х 43 mm |
| Gewicht mit Batterien | 800 g |
Lieferumfang

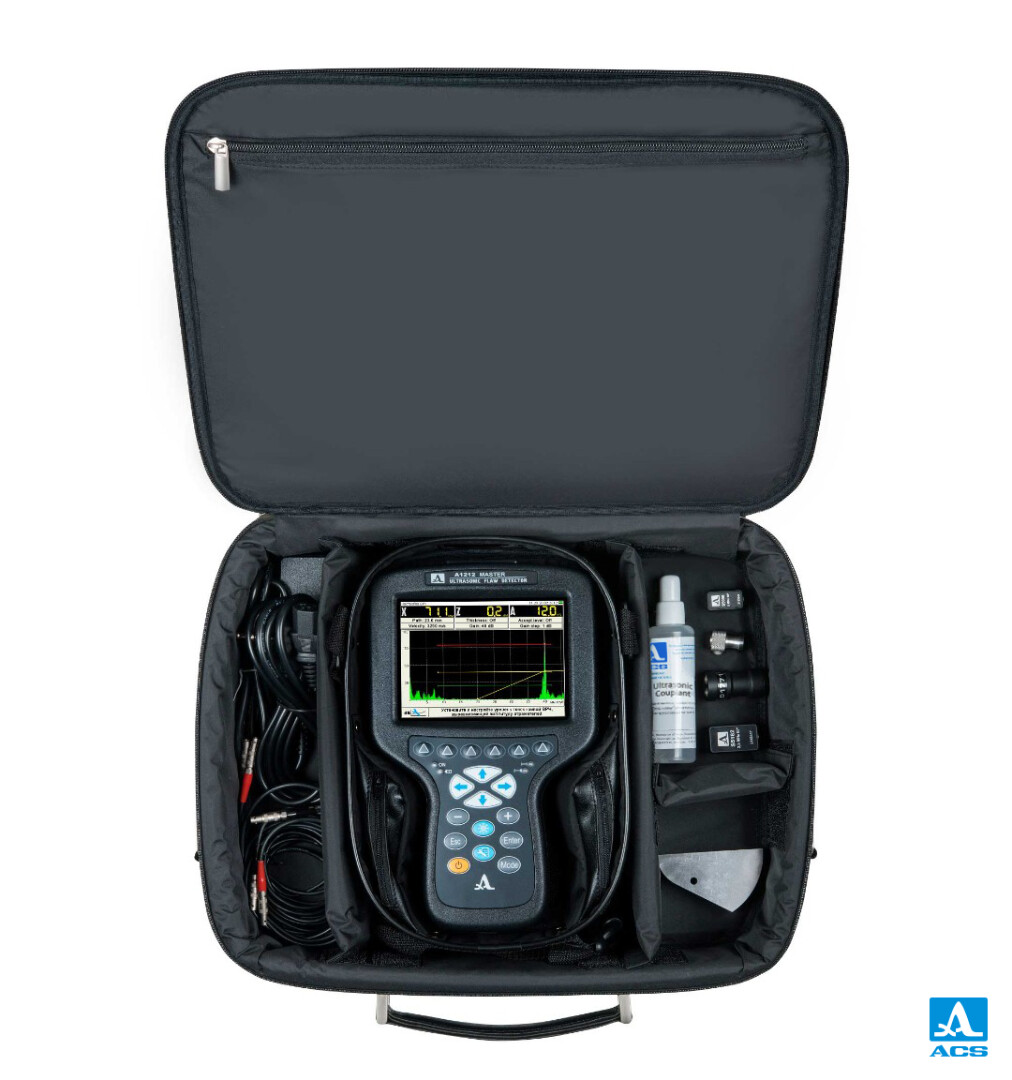

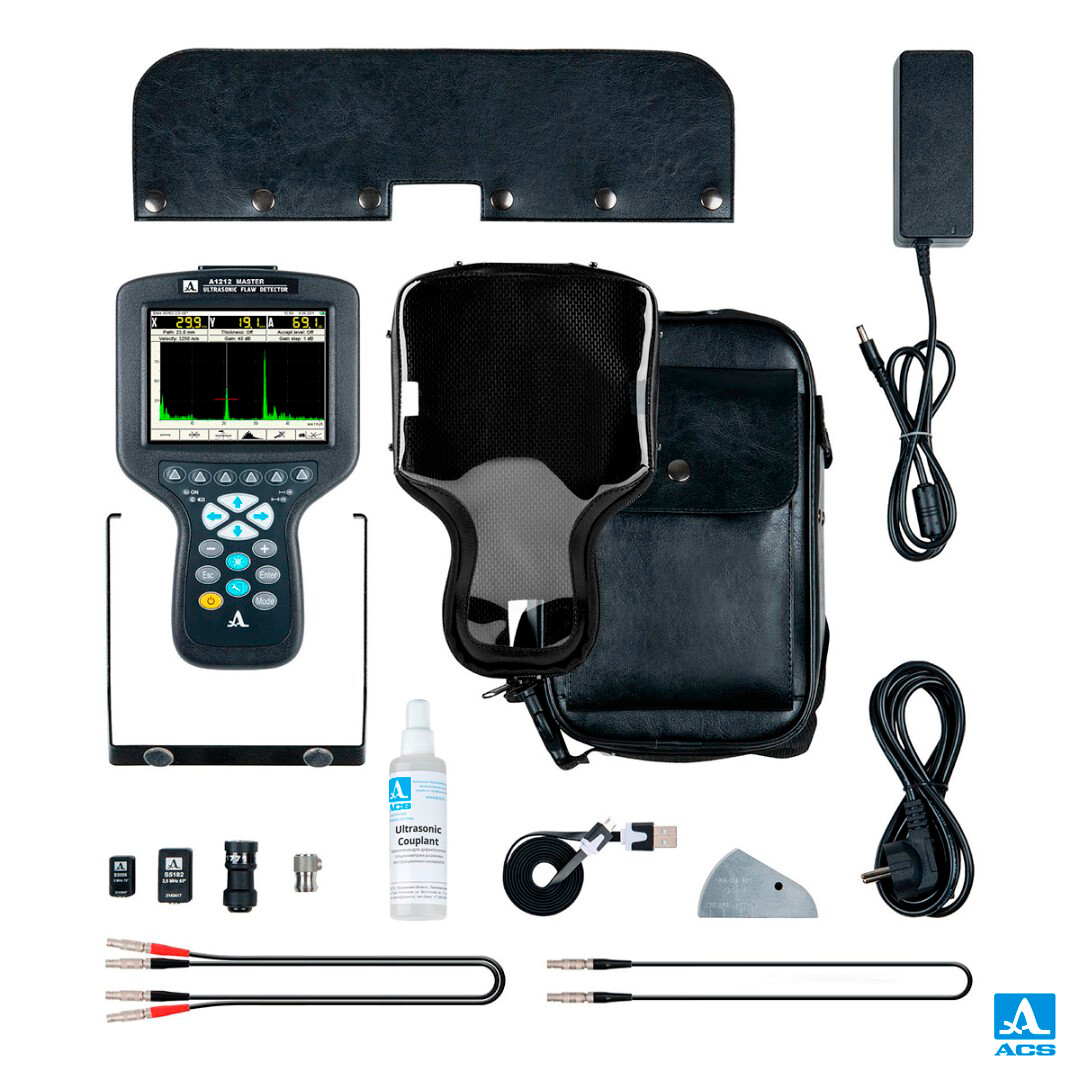

• A1212 MASTER Ultraschallprüfgerät
• Prüfkopf D1771 4.0A0D12CL
• Prüfkopf S3568 2.5A0D10CL
• Prüfkopf S5182 2.5А45D12CS
• Prüfkopf S5096 5.0А45D6CS • LEMO 00 – LEMO 00 Doppel-Kabel 1,2 m
• LEMO 00 – LEMO 00 Einzel-Kabel 1,2 m • Netzwerkkabel
• USB-Kabel
• Kalibrierprobe V2/25
• Schutzhülle

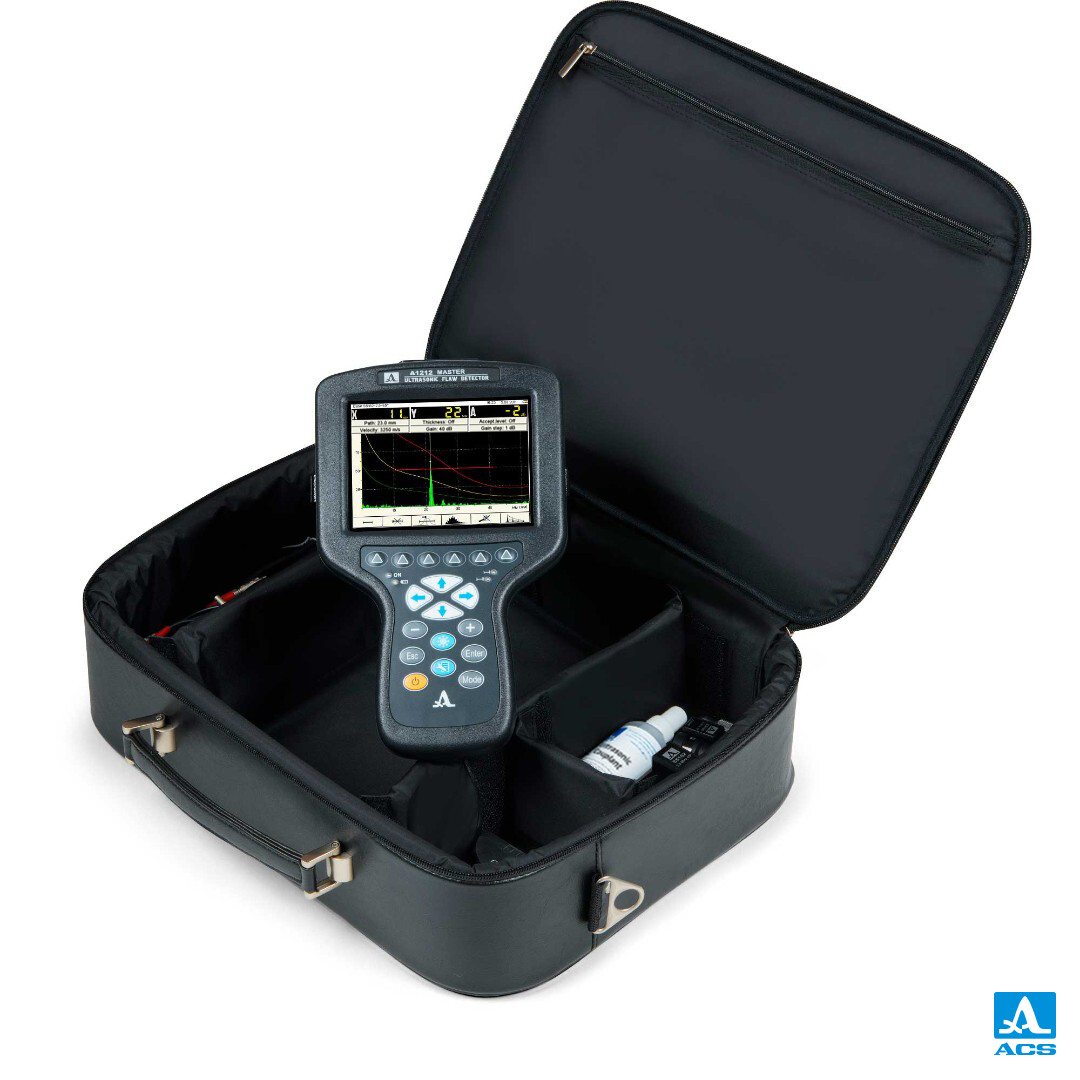

• Transportkoffer
• Tasche
