A1210

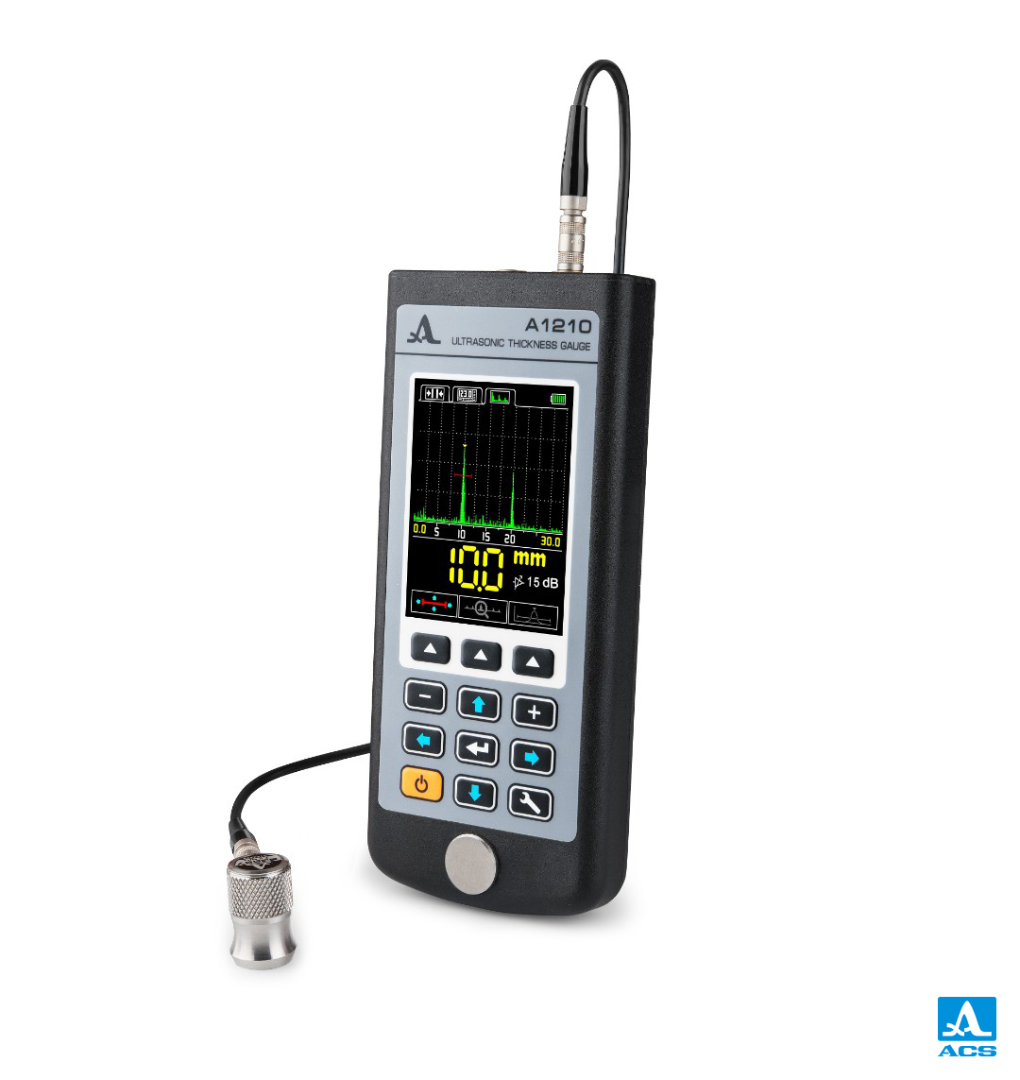

Die Anzeigemodi des Dickenmessgeräts umfassen die digitale Anzeige der Messergebnisse und die grafische Bilddarstellung des A-Scans des Signals

Die A-Scan-Funktion schließt falsche Ergebnisse aus, was die Zuverlässigkeit erheblich erhöht. Dies ermöglicht die schnelle Suche nach Fremdmaterialeinschlüssen und Laminierungen und liefert genaue Messergebnisse bei Polymeren (Polyethylen), Lack, Farbe und andere isolierenden Beschichtungen.

Das Dickenmessgerät A1210 bietet eine ganze Reihe von Funktionen, die einfaches und effektives Arbeiten ermöglichen:
– Doppelkristall- und Monokristall- Prüfkopfes;
– Patentiertes System zur automatischen Anpassung an Oberflächenkrümmung und Rauheit;
– Patentierter autokorrelierter Algorithmus für höchste Genauigkeit der Messerebnisse unter Eliminierung des Einflusses der Nahfeldzone monokristalliner Messgeber bei geringen Dicken.

Einkaufsquellen

Category:

Produktbeschreibung

Die Anzeigemodi des Dickenmessgeräts umfassen die digitale Anzeige der Messergebnisse und die grafische Bilddarstellung des A-Scans des Signals.

Die A-Scan-Funktion schließt falsche Ergebnisse aus, was die Zuverlässigkeit erheblich erhöht. Dies ermöglicht die schnelle Suche nach Fremdmaterialeinschlüssen und Laminierungen und liefert genaue Messergebnisse bei Polymeren (Polyethylen), Lack, Farbe und andere isolierenden Beschichtungen.

Das Dickenmessgerät A1210 bietet eine ganze Reihe von Funktionen, die einfaches und effektives Arbeiten ermöglichen:
– Doppelkristall- und Monokristall- Prüfkopf; – Patentiertes System zur automatischen Anpassung an Oberflächenkrümmung und Rauheit; – Patentierter autokorrelierter Algorithmus für höchste Genauigkeit der Messergebnisse unter Eliminierung des Einflusses der Nahfeldzone monokristalliner Messgeber bei geringen Dicken.

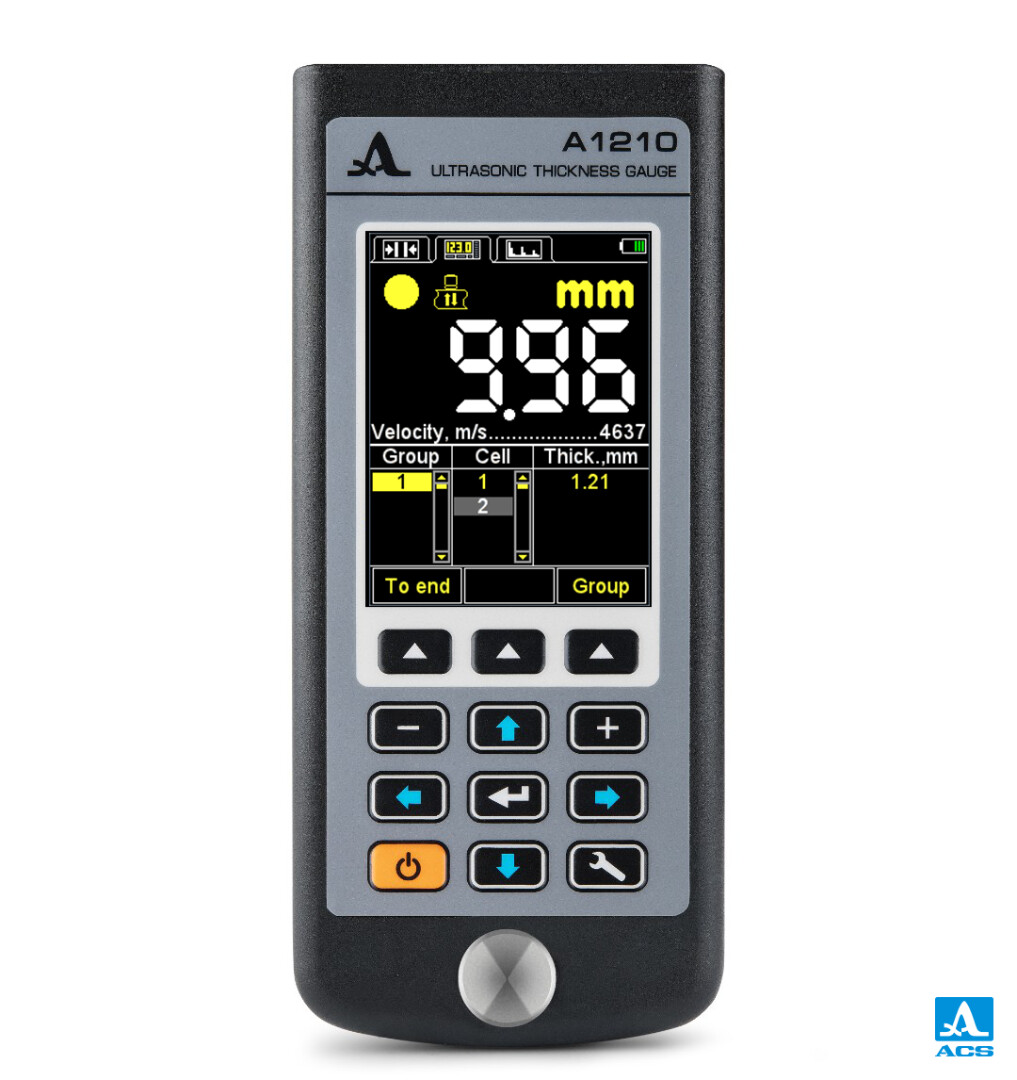

Das große TFT-Display sorgt für volle visuelle Kontrolle des Prüfungsvorgangs durch Farbanzeige.

Durch den Magnethalter kann der Dickenmesser sicher an metallischen Oberflächen befestigt werden und sorgt für bequemes Arbeiten auch an schwer zugänglichen und erhöhten Orten.

Anwendung

Messung der Dicke von Rohren, Kesseln, Behältern und verschiedenen anderen Metallteilen sowie Gusseisen, Kunststoff und sonstigen Materialien mit hoher Ultraschalldämpfung.

Die Monokristall- Prüfkopf S3567 2.5A0D10CL und S3569 5.0A0D10CL mit verschleißfestem Gehäuse ermöglichen:
– Schichtdickenmessung dickwandiger Produkte aus Metall, Gusseisen, Kunststoff und anderen Materialien mit hoher Ultraschalldämpfung;
– Schnelle Suche nach Fremdmaterialeinschlüssen und Laminierungen ;
– zuverlässige Ergebnisse bei Messungen von Lackschichten;
– Scannen der Prüfobjekte.

Der Doppelkristall- Prüfkopf D1771 4.0A0D12CL ermöglicht:
– Messung auf korrodierten Oberflächen sowie auf flachen, glatten Oberflächen ohne weitere Anpassungen, was den Prozess der Prüfung viel einfacher und schneller macht.
– zuverlässige Messergebnisse bei Polymeren (Polyethylen) und anderen Arten isolierender Beschichtung im A-Scan-Modus.

Spezifikationen

Dickenmessbereich (für Stahl) mit Prüfkopf: S3567 2.5A0D10CL

0,8 bis 300,0 mm

D1771 4.0A0D12CL

0,7 bis 300,0 mm

Geräteauflösungen Dickenmessung für den Dickenbereich: 0,7 bis 99,99 mm

0,01, 0,1 mm

100,0 bis 300,0 mm

0,1 mm

Messungenauigkeit für Dicke X, mm, nicht mehr als: für Dicken von 0,7 bis 3,0 mm

±(0,01 x +0,1) mm

für Dicken von 3,01 bis 99,99 mm

±(0,01 x +0,05) mm

für Dicken von 100,0 bis 300,0 mm

±(0,01 x +0,1) mm

Minimaler Krümmungsradius

10 mm

Schallgeschwindigkeitsbereich

500 bis 19.999 m/s

Art der Anzeige

TFT

Energieversorgung

Integrierter LiPo-Akku

Betriebszeit ohne Aufladen

9h

Betriebstemperatur

-20 bis +50 ˚С

Gerätegröße

161 х 70 х 24 mm

Gerätegewicht

230 g

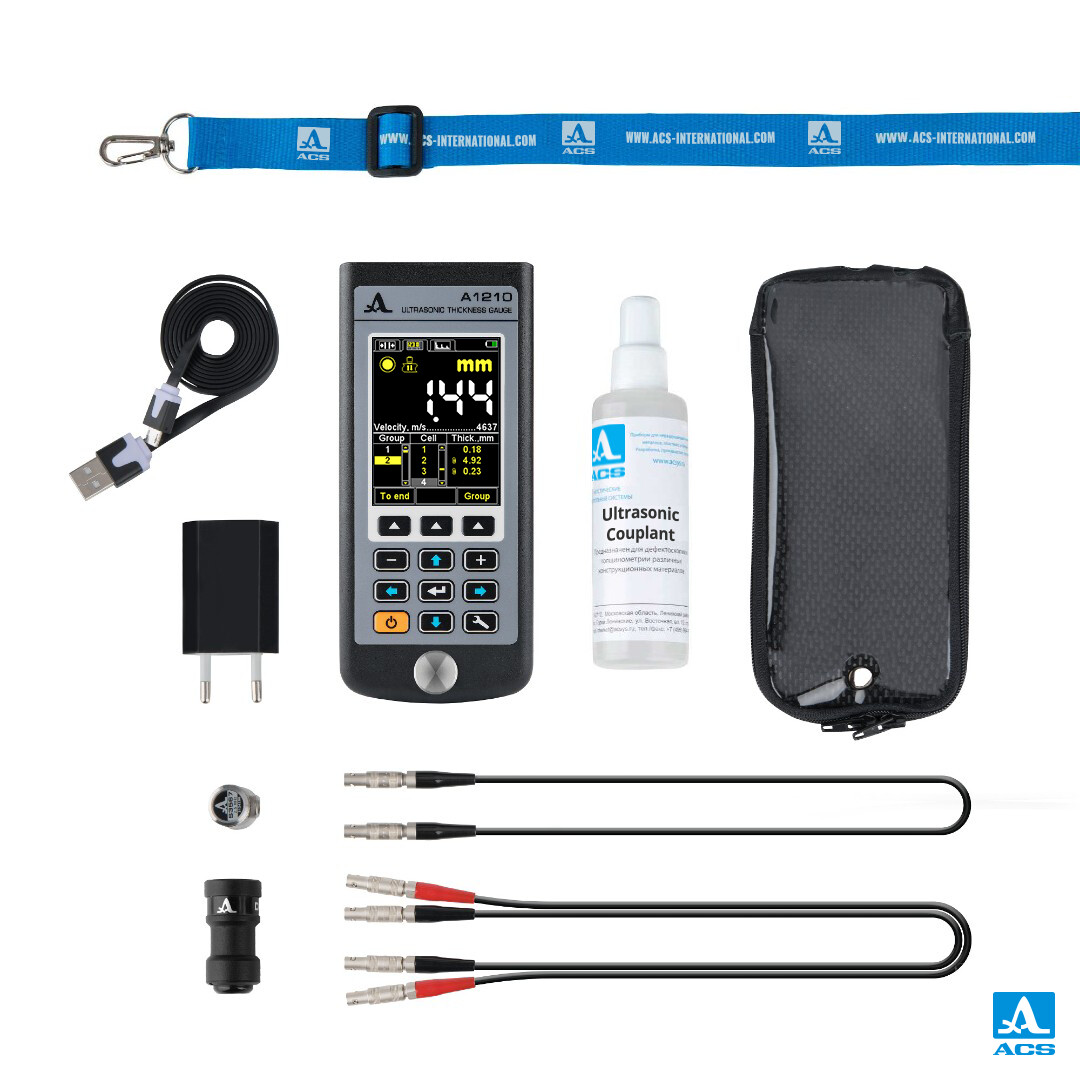

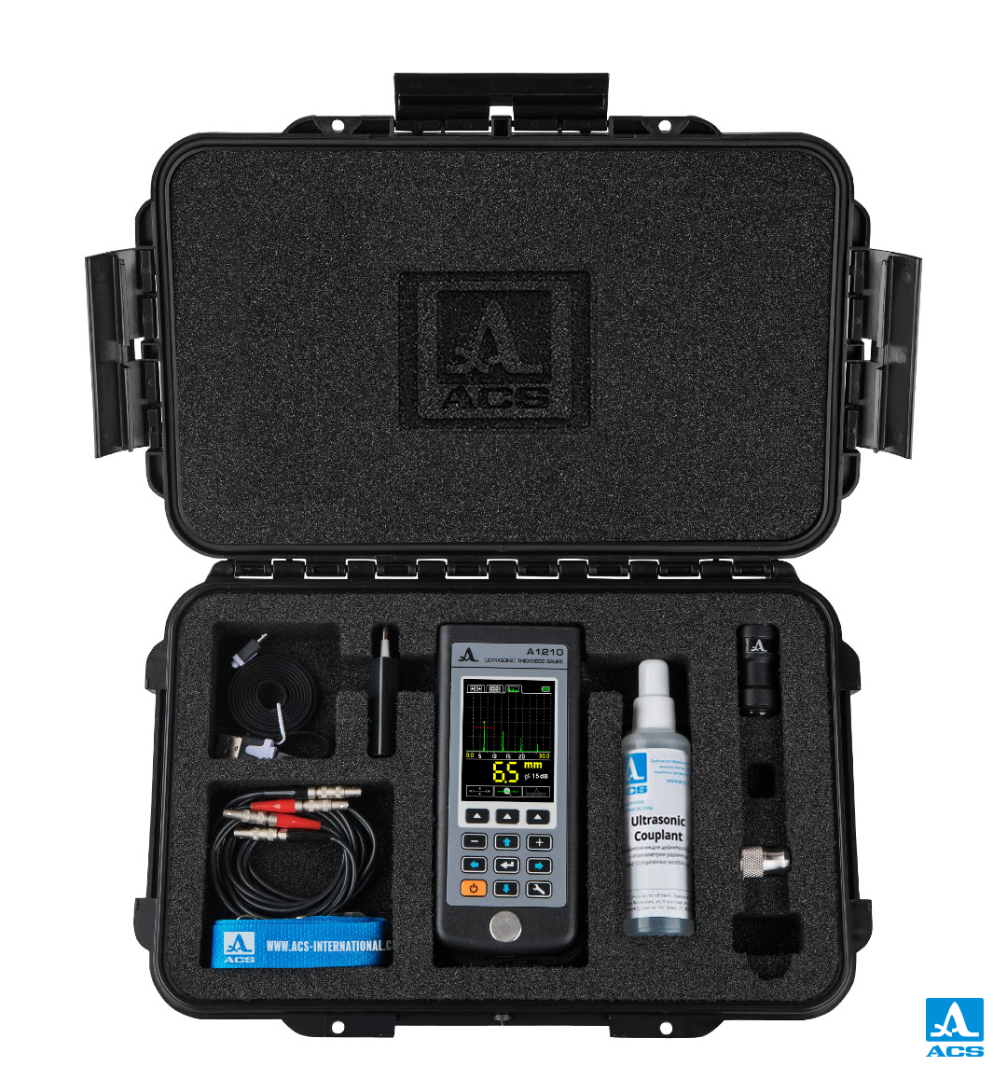

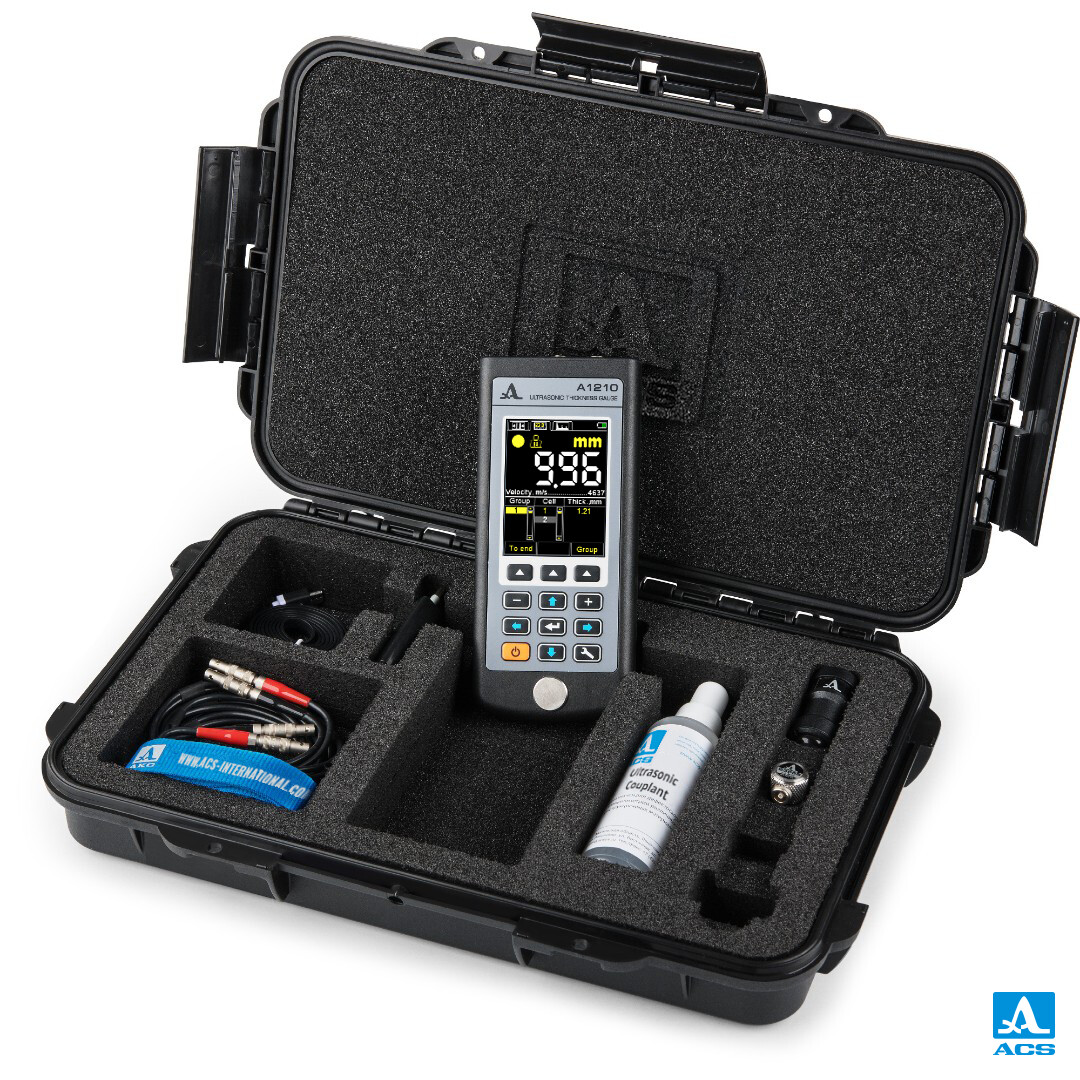

Lieferumfang

• A1210 – Ultraschall-Dickenmessgerät
• Transducer S3567 2.5A0D10CL
• Transducer D1771 4.0A0D12CL
• Single LEMO 00 – LEMO 00 cable 1,2 m
• Double LEMO 00 – LEMO 00 cable 1,2 m
• 220 В – USB adapter
• USB A – Micro-B Kabel
• Schutzhülle
• Koffer
