UK1401 – Ultraschall-Impulsgeschwindigkeitstester

Ein kompakter, ergonomischer, portabler Ultraschall-Impulsgeschwindigkeitstester für die Betonprüfung.

Das Gerät ist aus leichtem, stoßfestem Kunststoff und hat zwei eingebaute Prüfköpfe mit Trockenkontakt und fixem Sockel (150 mm). Die verschleißfesten Sensorspitzen sind unempfindlich gegenüber der Oberflächenbeschaffenheit. Daher sind weder der Auftrag von Koppelgel noch die Vorbereitung der Oberfläche für die Messung erforderlich.

Ein Angebot bekommen

Beschreibung Anwendung Spezifikationen Lieferumfang Download

Produktbeschreibung

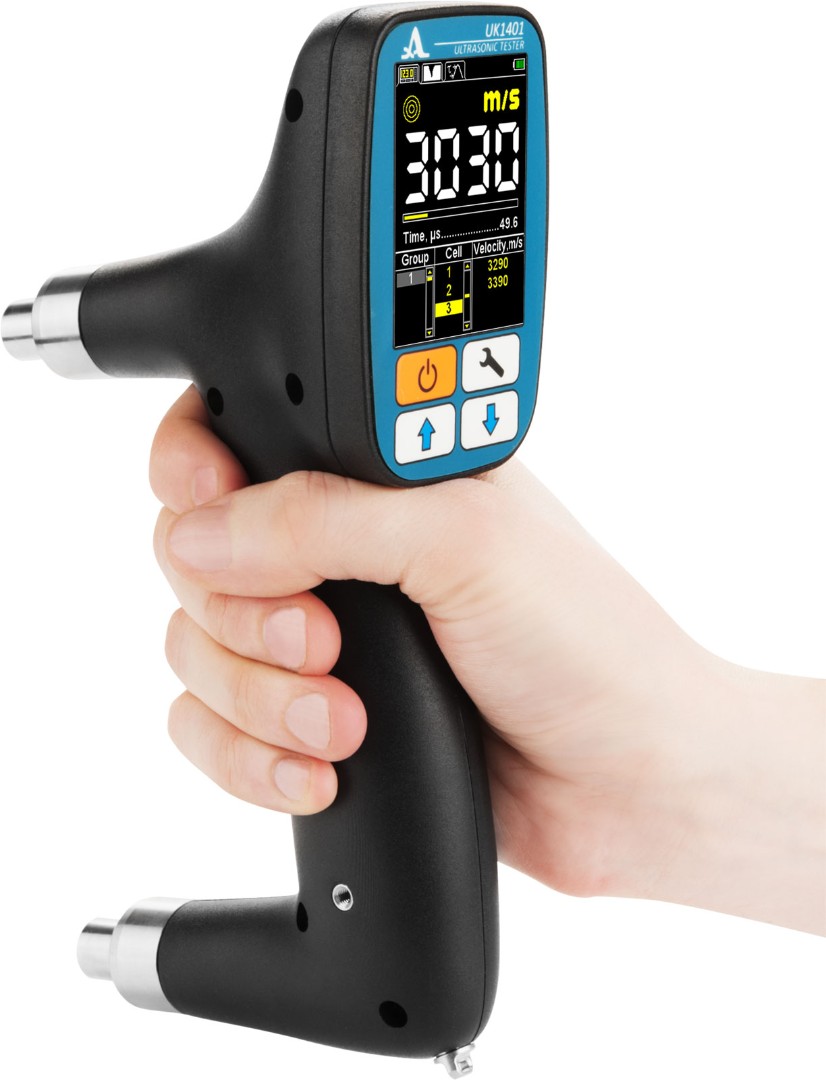

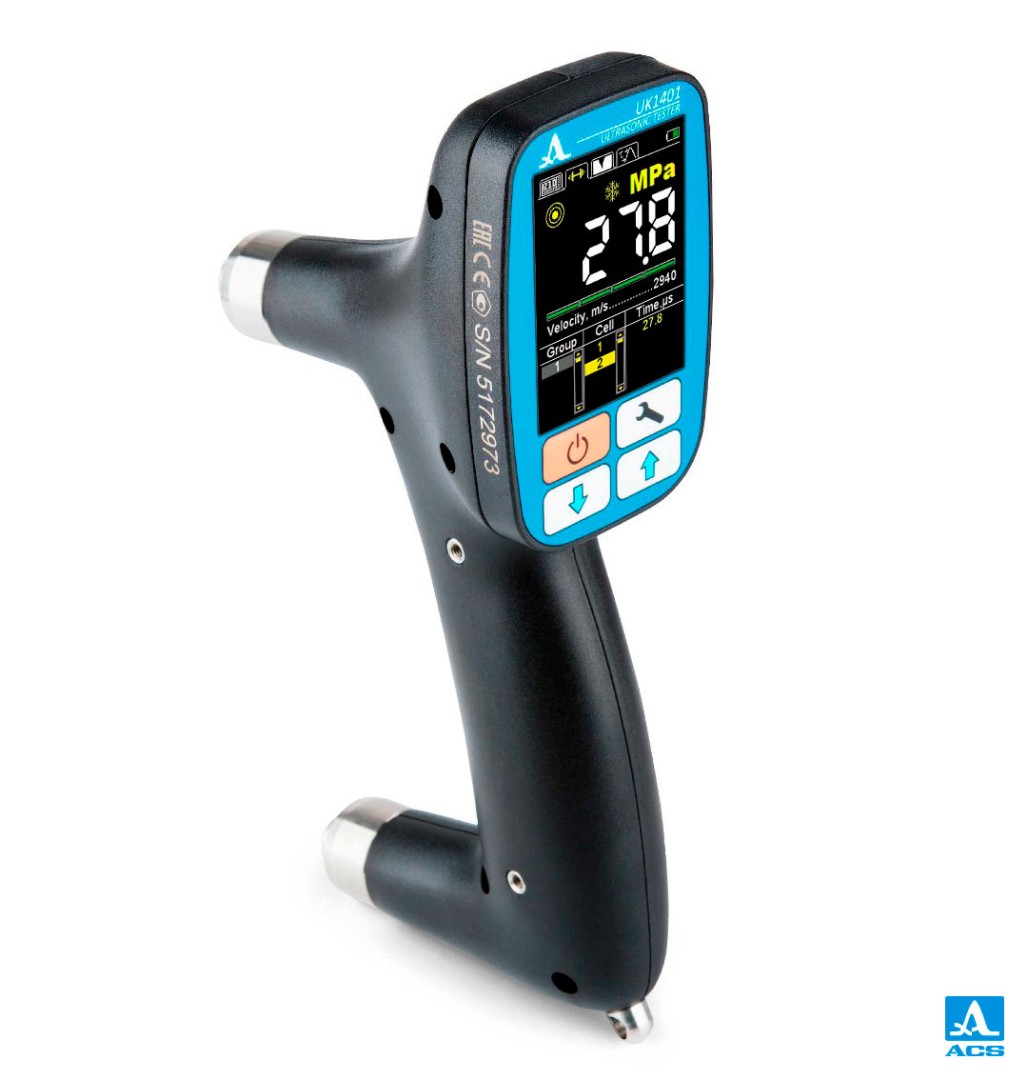

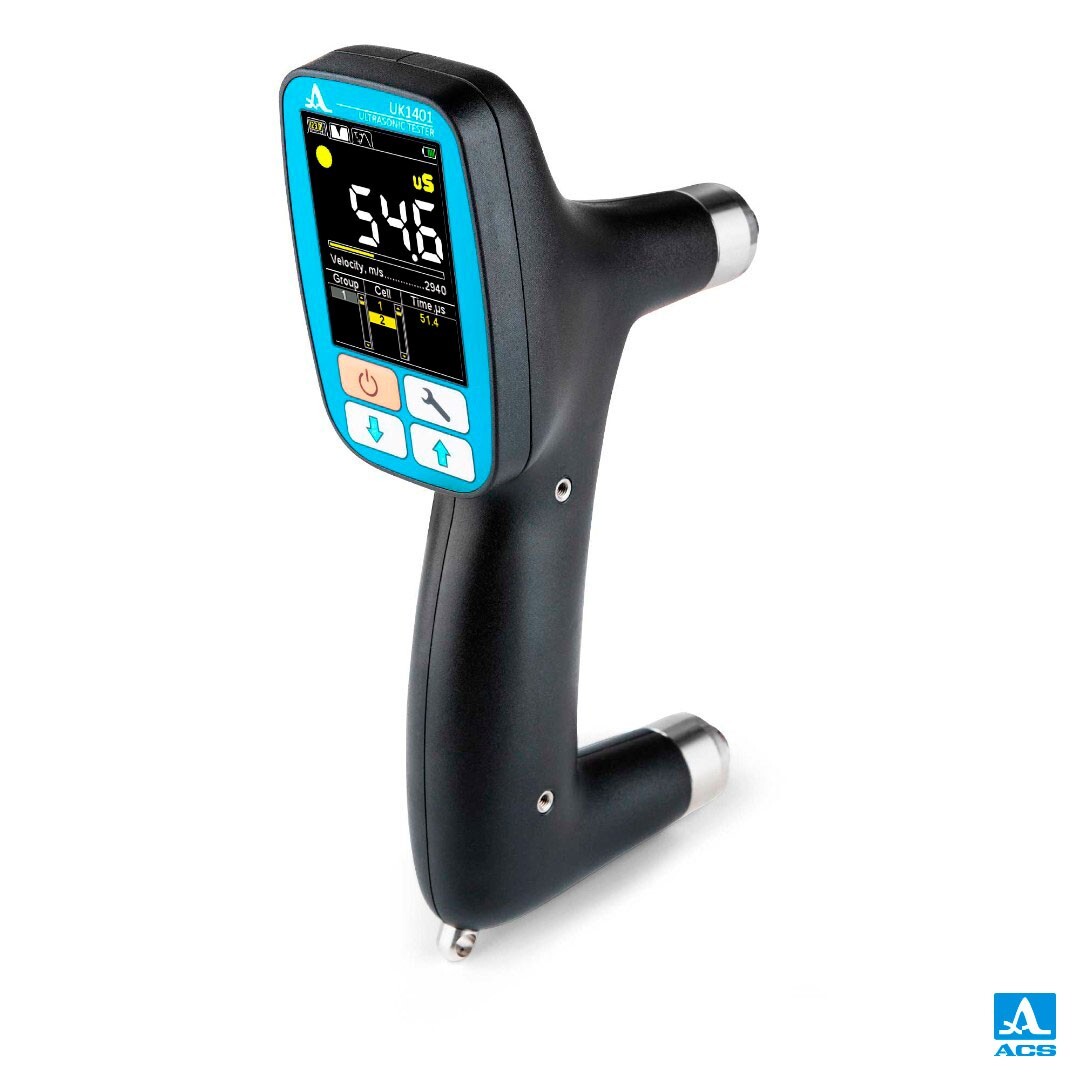

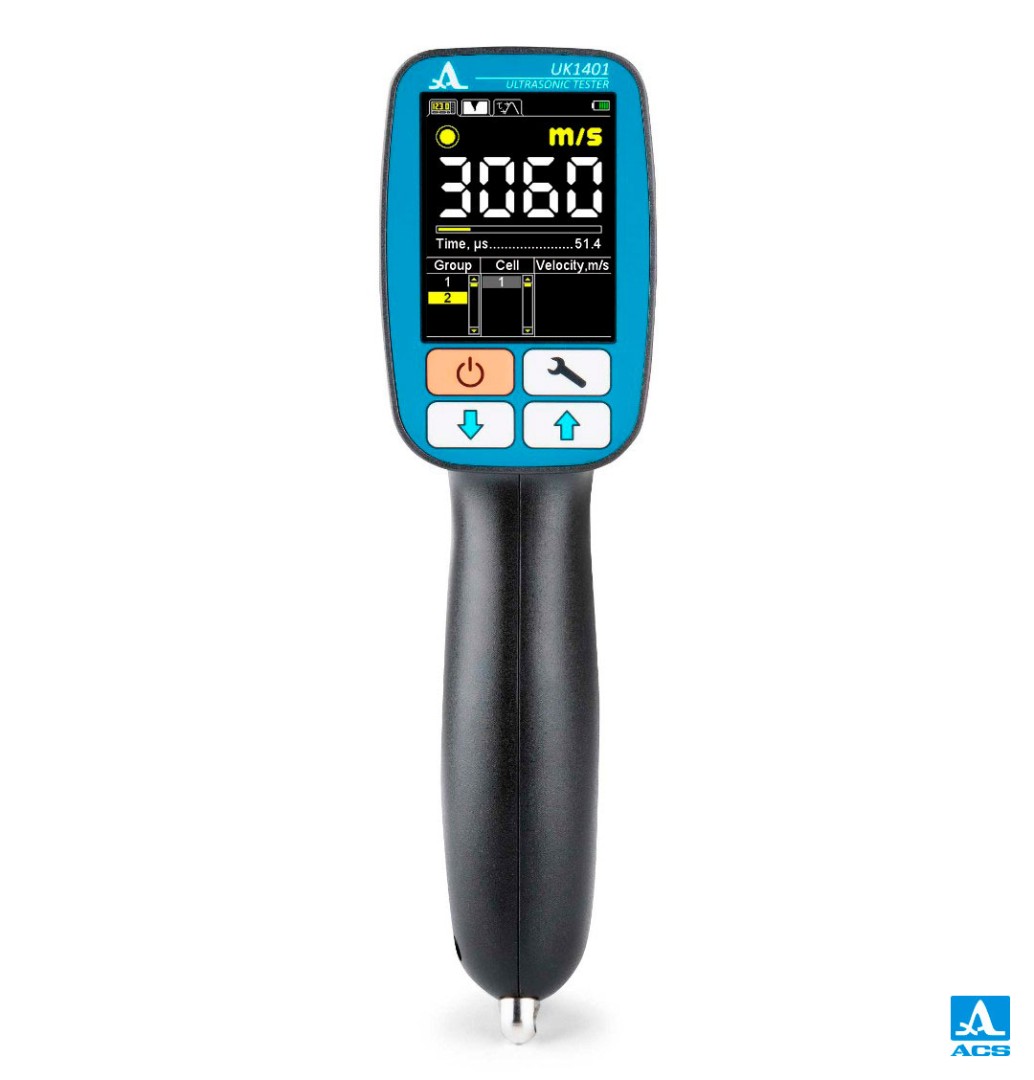

Ein kompakter, ergonomischer, portabler Ultraschall-Impulsgeschwindigkeitstester für die Qualitätsbewertung von Beton.

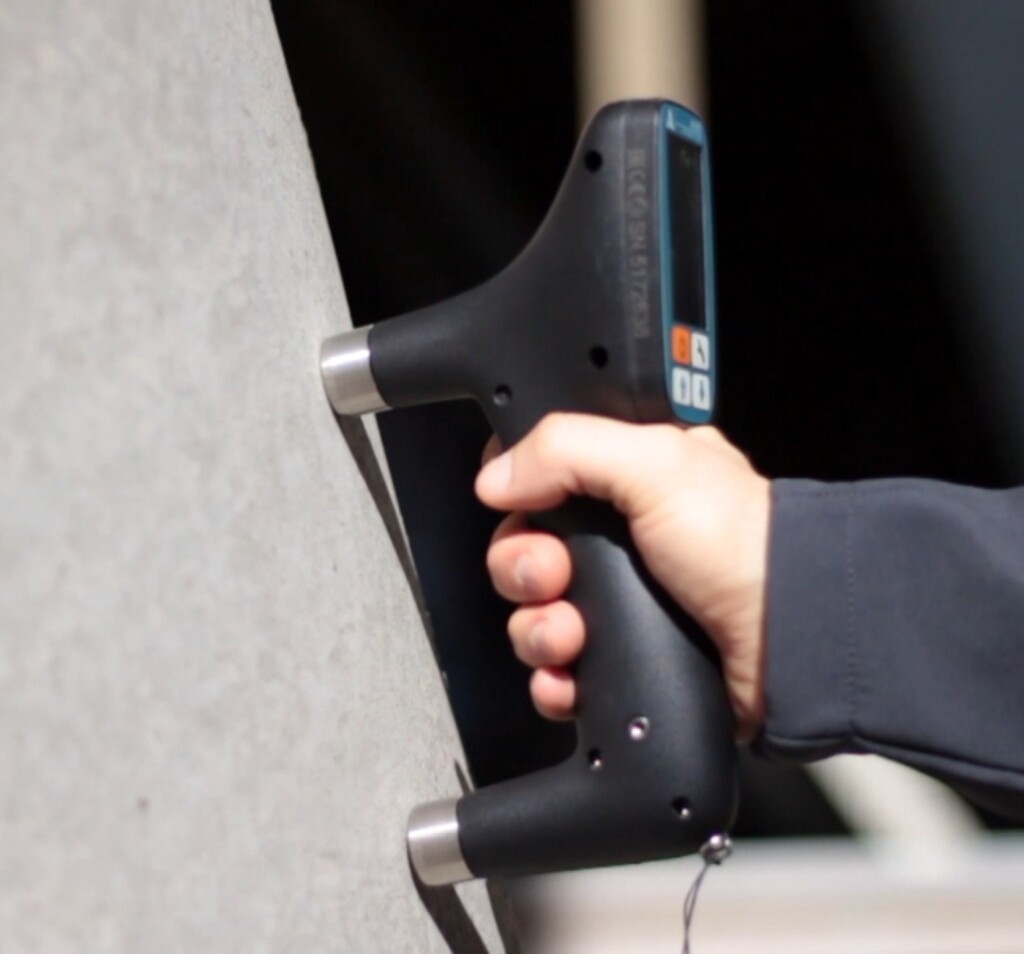

Das Gerät ist aus leichtem, stoßfestem Kunststoff und hat zwei eingebaute Messgeber mit Trockenkontakt und fixem Sockel (150 mm). Die verschleißfesten Sensorspitzen sind unempfindlich gegenüber der Oberflächenbeschaffenheit. Daher sind weder der Auftrag von Koppelgel noch die Vorbereitung der Oberfläche für die Messung erforderlich.

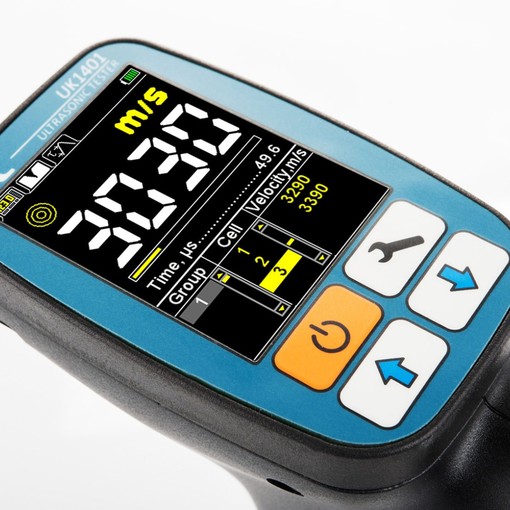

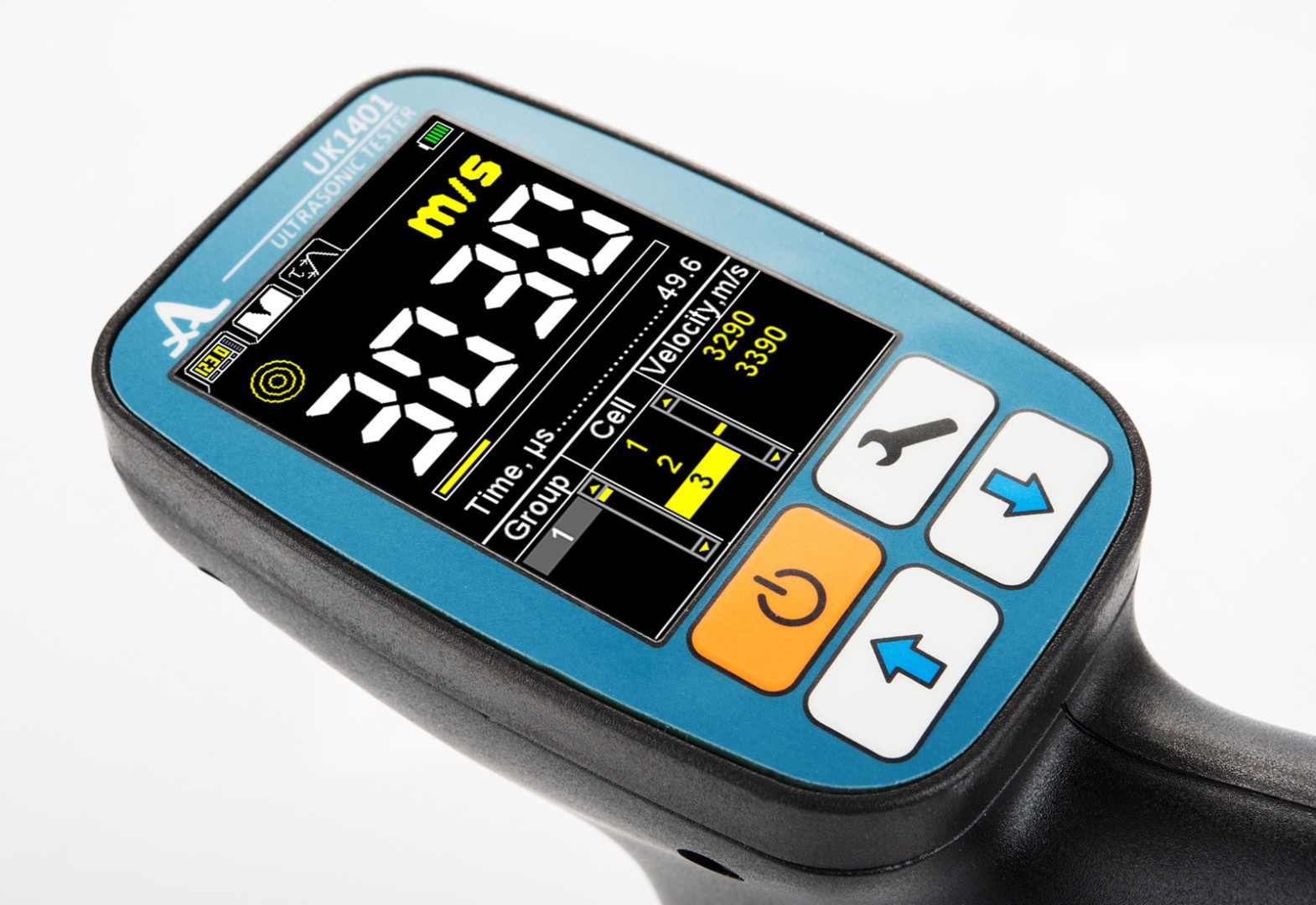

Das Gerät verfügt über eine akustische Anzeige beim Empfang von Ultraschallsignalen, einen Festspeicher für bis zu 4000 Messungen (die Ergebnisse lassen sich gruppieren) und einen USB-Anschluss für die Übertragung der gespeicherten Daten auf den externen PC

Anwendung

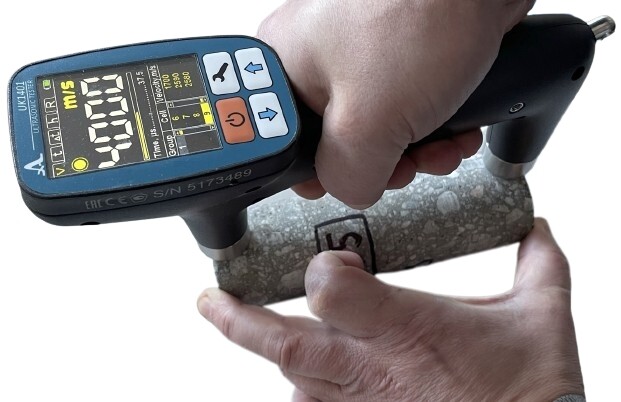

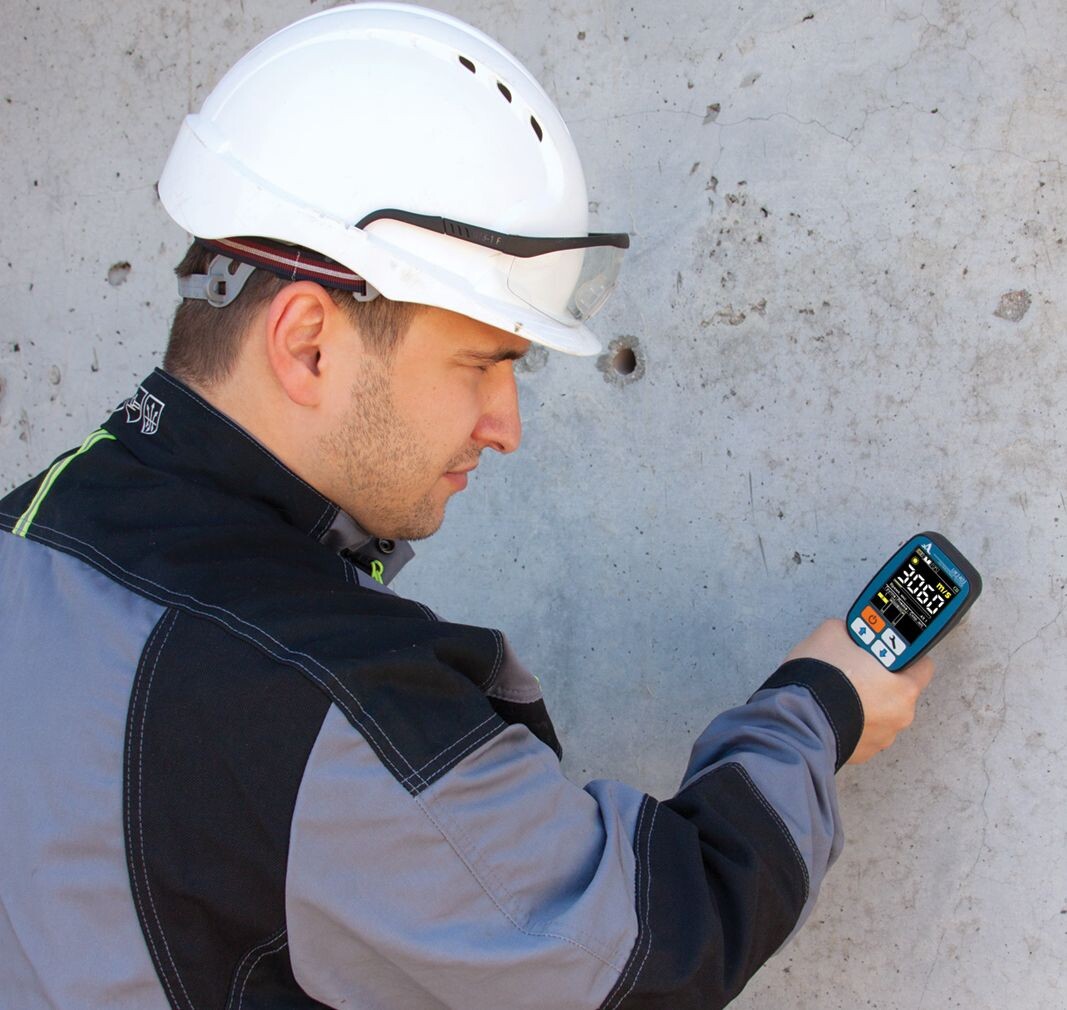

Bewertung der Haltbarkeit von Beton. Die Auswertung basiert auf der Korrelation zwischen der Ausbreitungszeit/Geschwindigkeit longitudinaler Ultraschallwellen im Beton. Messungen werden durch Scannen der Oberfläche mit einer festen Basis durchgeführt.

Suche nach oberflächennahen Fehlern in Betonbauten durch abnormale Verringerung der Ultraschallgeschwindigkeit oder Erhöhung der Laufzeit im Fehlerbereich

Bewertung der Anisotropie in Verbundwerkstoffen.

Bewertung der Betonaushärtung während des Baus mit der Am-Einbauort-Betoniermethode und Gleitschalung.

Bewertung der Tragfähigkeit von Betongerüsten und Pfosten.

Bewertung der Tiefe der Aufschlussrisse.

Beurteilung der Porosität und Rissbildung des Materials.

Bewertung des Alters des Materials, und ob seine physikalischen Eigenschaften sich mit der Zeit ändern.

Spezifikationen

Scan-Basis	150 mm
Zeitmessbereich:	15 – 100 μs
Messbereich der Geschwindigkeitsmessung:	1500 bis 9990 m/c
Messbereich der Risstiefe	10 bis 50 mm
Arbeitsfrequenz	50 kHz
Pulswiederholfrequenz	5 – 25 kHz
Anzahl Objekte im Speicher	4000
Betriebstemperaturbereich	-20 °C bis +45 °C
Betriebszeit im Batteriebetrieb	100 Std
Größe	199 х 120 х 34 mm
Gewicht der elektronischen Steuereinheit	350 g

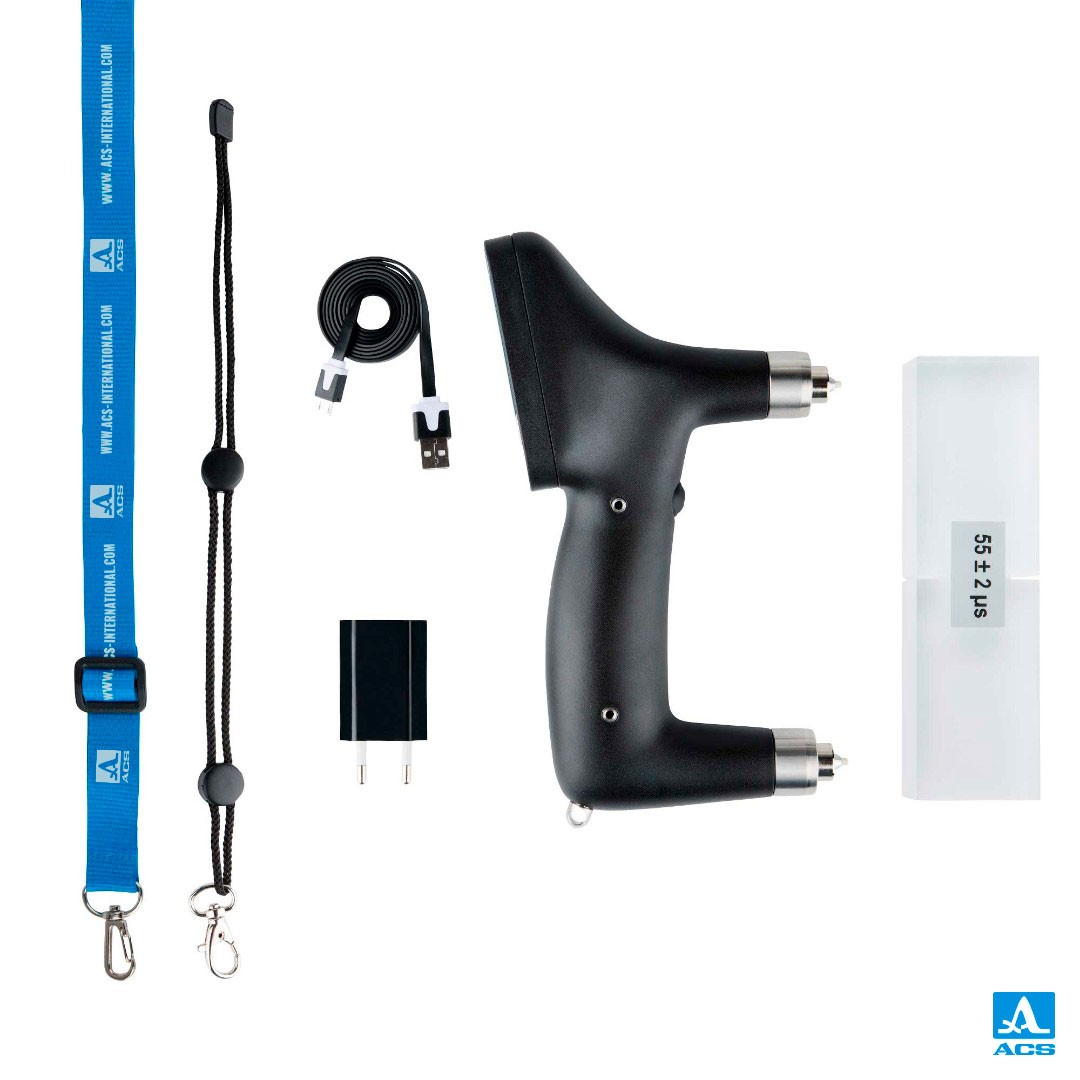

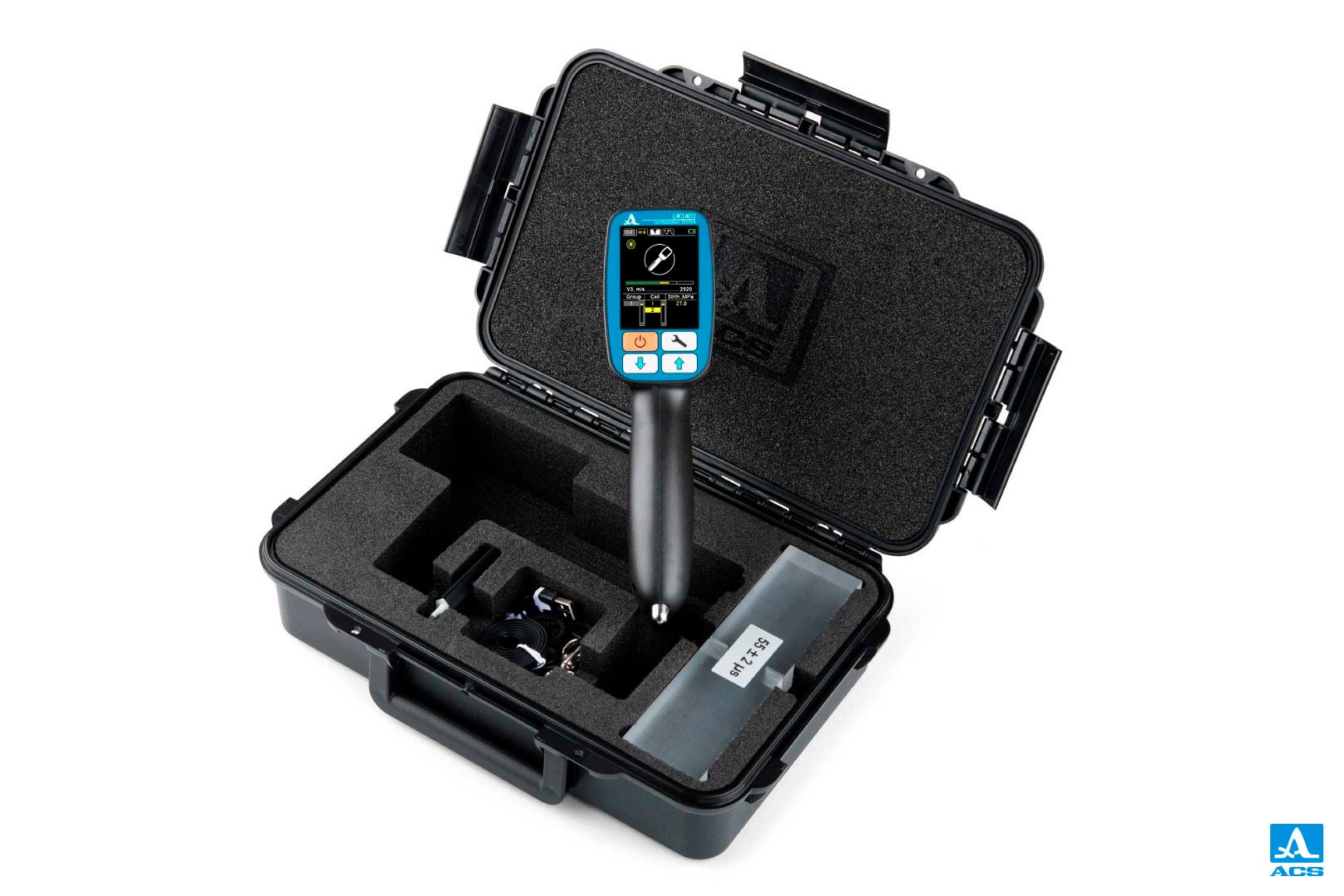

Zubehör

• UK1401– Ultraschall-Messgerät
• USB A – Micro-B Kabel
• USB-Adapter für 220V

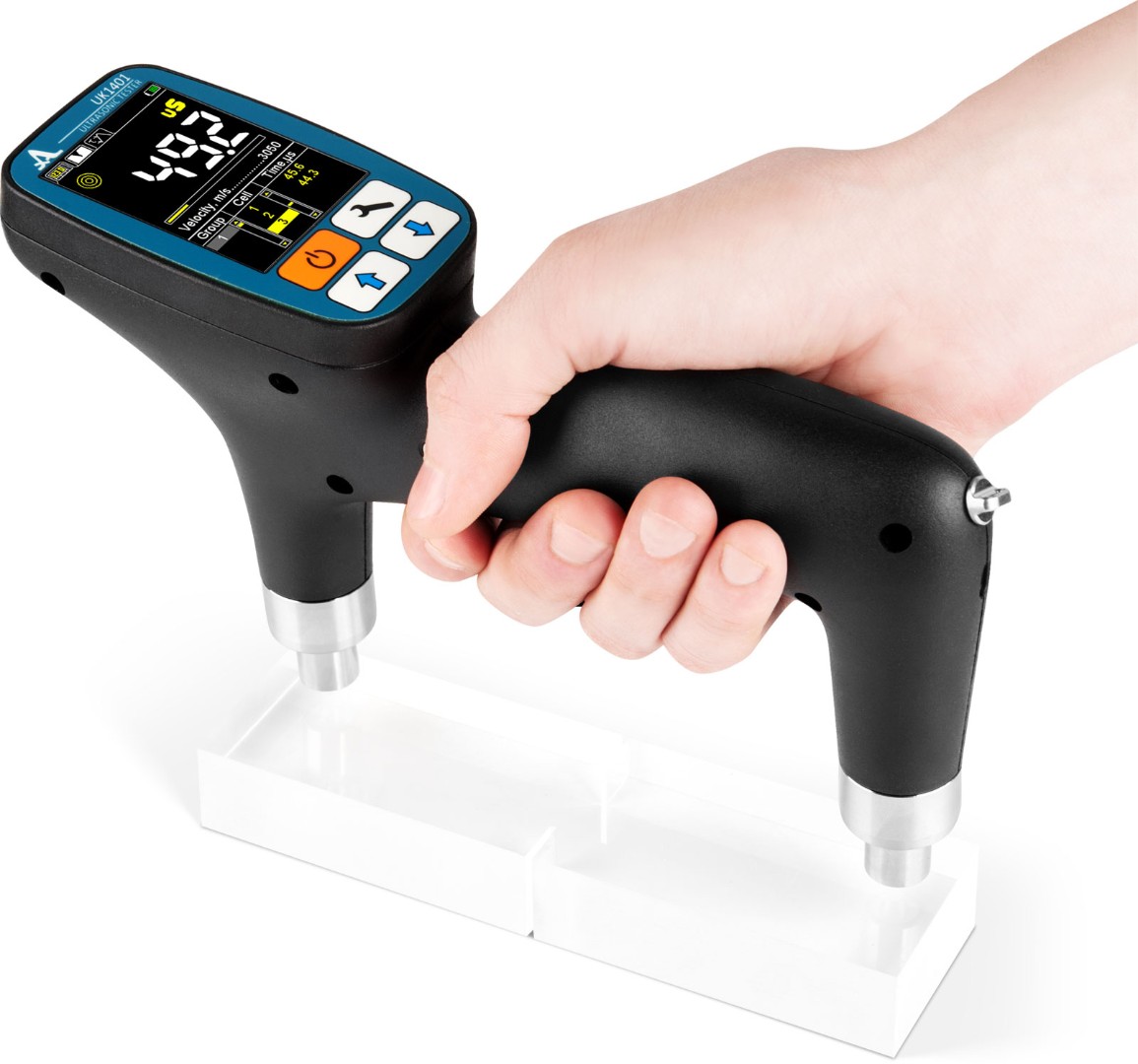

• Prüfprobe
• Koffer

Firmware files

• Firmware v3.10

Documents

• Firmware installation
• Bedienungsanleitung
• Werbeschrift (Metric) • Werbeschrift (Imperial)
