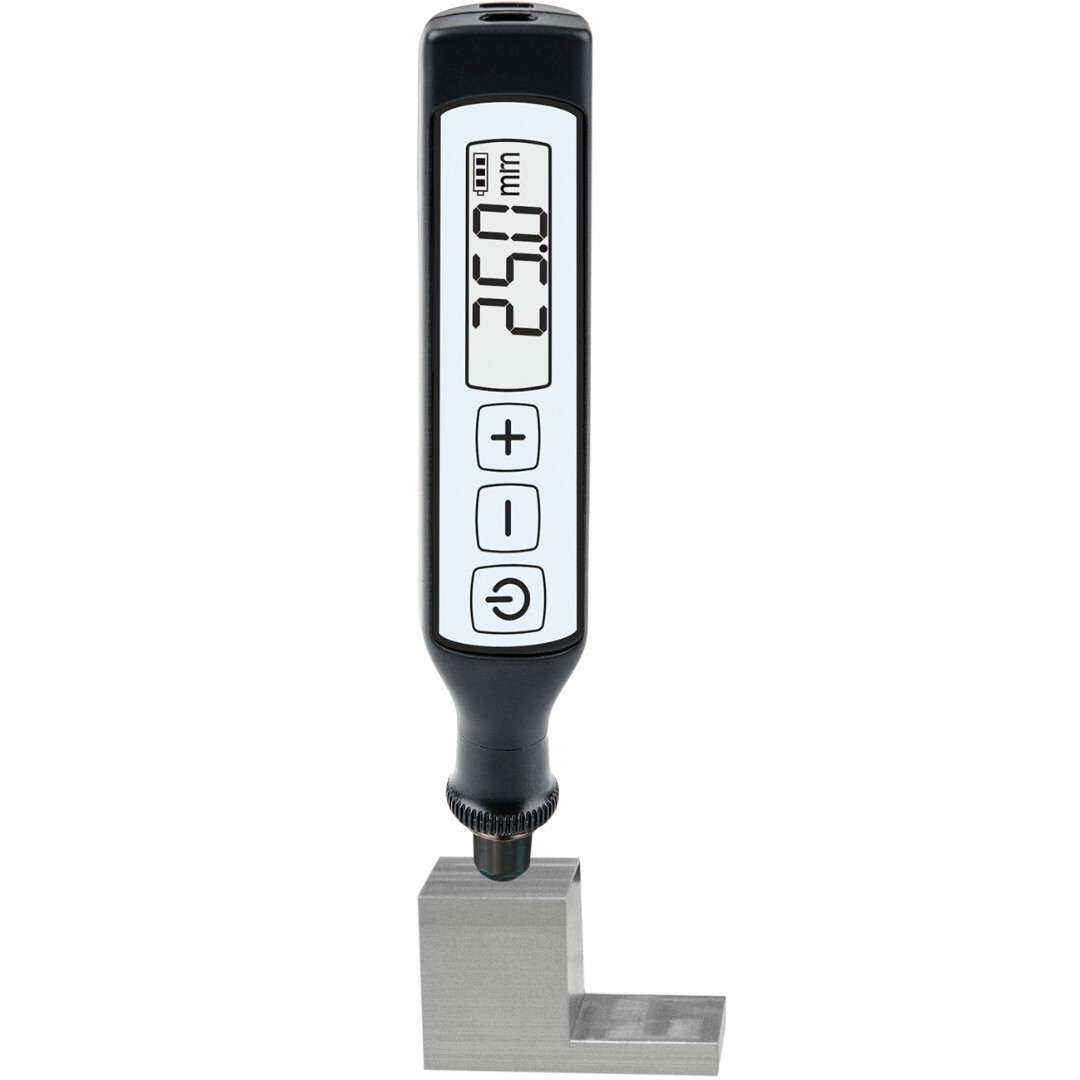

A1207 - taschenformatiger Ultraschall-Dickenmesser
A1207 PenGauge: Integriertes Design für echte Einhandbedienung
Eigenschaften und Vorteile
A1207 PenGauge: Integriertes Design für echte Einhandbedienung
Eigenschaften und Vorteile
- Kompaktes Design: Prüfkopf und Anzeigeeinheit in einem einzigen Gerät kombiniert – keine kaputten Kabel mehr!
- Direkte Anzeige: Digital angezeigter Dickenwert auf einem hellen LCD-Bildschirm.
- Benutzerfreundliche Bedienung: Einfaches Zwei-Tasten-Interface für einfache und unkomplizierte Nutzung.
- Kalibrierungsoptionen: Kalibrierung auf bekannte Wanddicke oder Materialgeschwindigkeit.

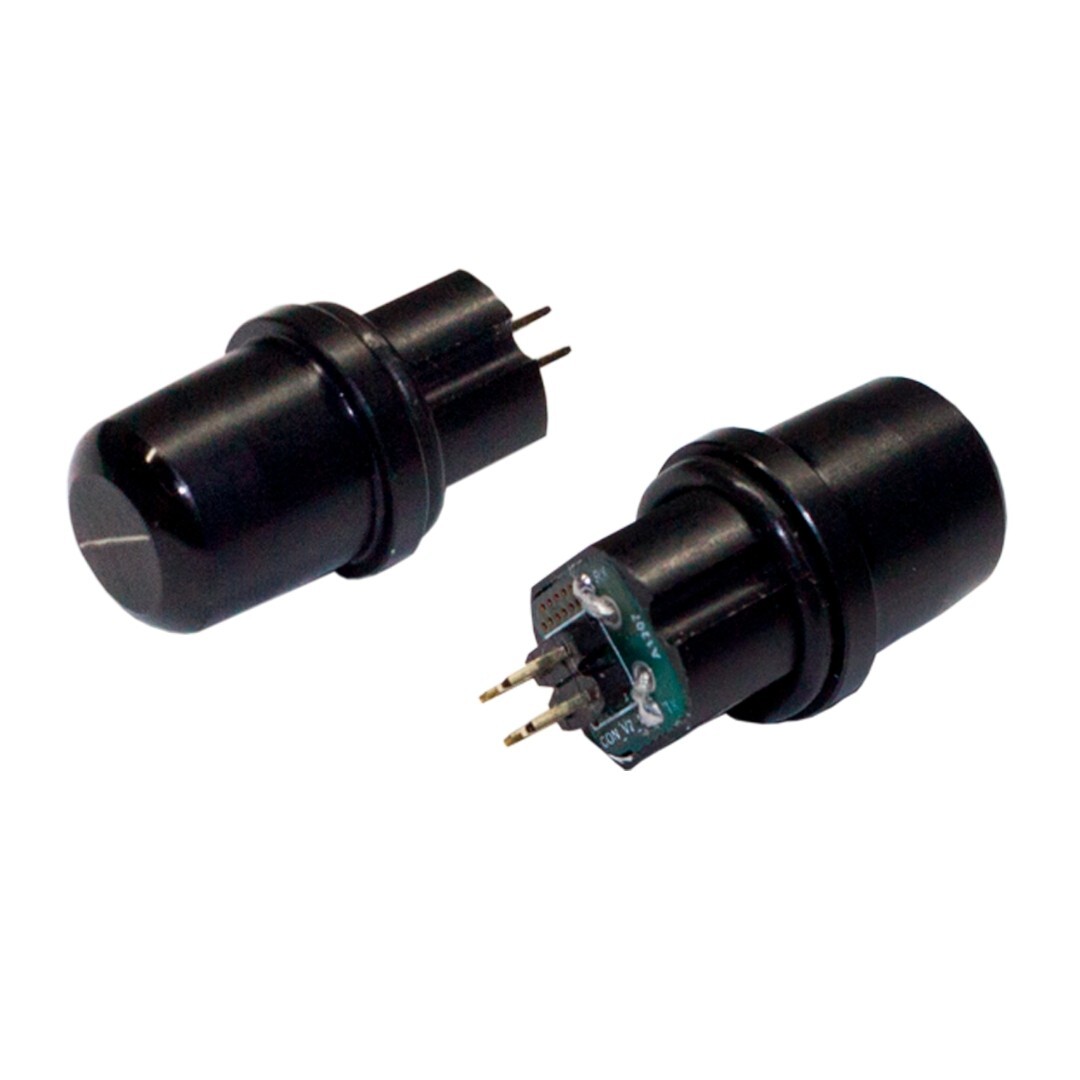

- Hot-Pluggable Wandler Eingebaute, austauschbare 7-MHz-Doppelschwingerprüfkopf für Standardanwendungen; optional 4-MHz-Einzelschwingerprüfkopf für erweiterten Messbereich verfügbar.
- Großer Messbereich: Messungen von 0,7 mm bis 150 mm (0,028 Zoll bis 5,9 Zoll) je nach Material und Oberfläche.
- A-Bild-Darstellung: A-Scan-Fähigkeit auf iOS und Android APP enthalten.
Produktbeschreibung
Eine überarbeitete Version des Taschen-Dickenmessgeräts, das Benutzerfreundlichkeit und Komfort mit funktionalen Fähigkeiten verbindet.
Das Dickenmessgerät besteht aus einem einteiligen Gehäuse mit abnehmbarer Spitze und einem darin eingebauten auswechselbareren, verschleißfesten SE-Prüfkopf mit einer Betriebsfrequenz von 10 MHz. Der geringe Durchmesser des Rüfkopfes ermöglicht die Prüfung der Oberflächen von korrodierten Objekten mit einem minimalen Krümmungsradius von 7 mm.

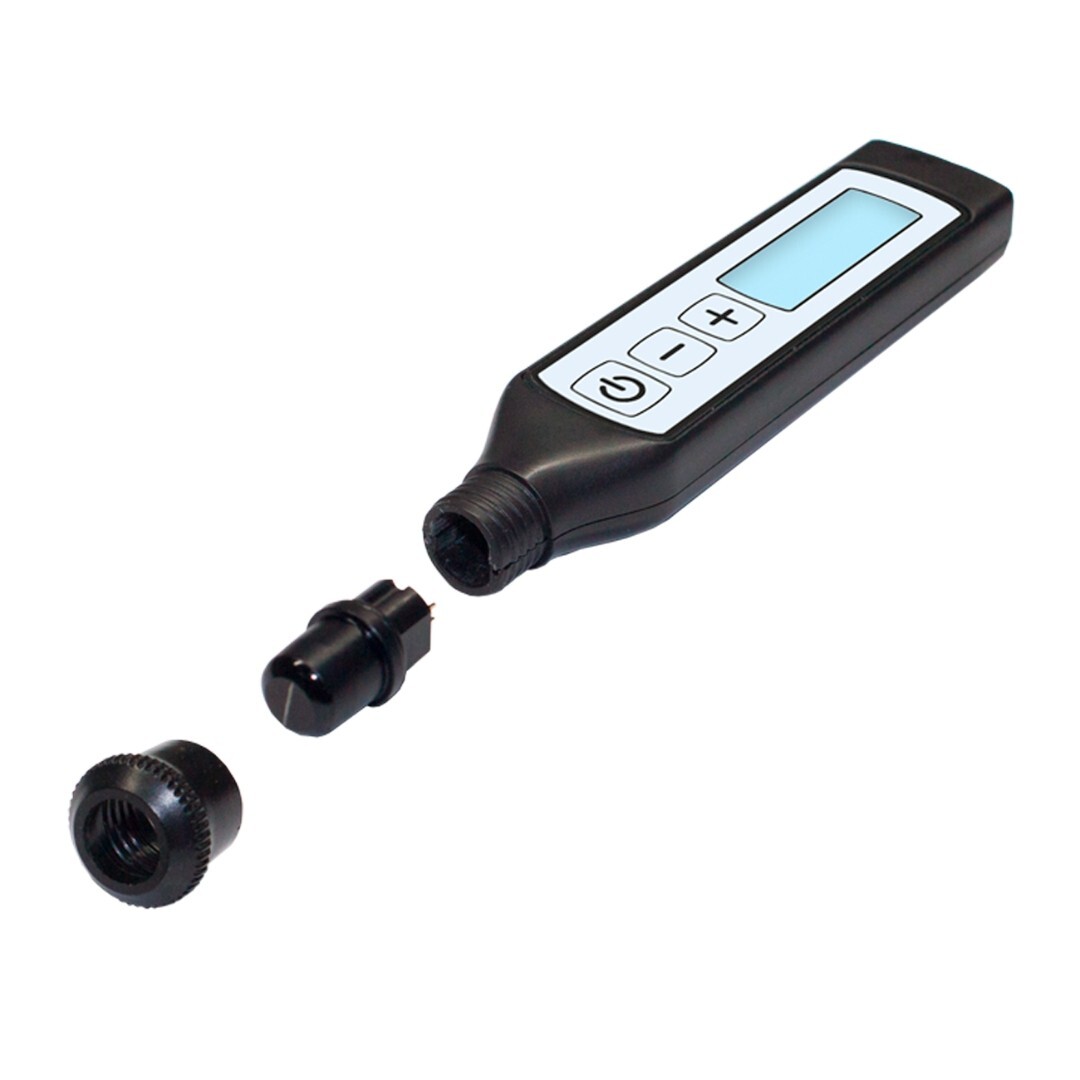

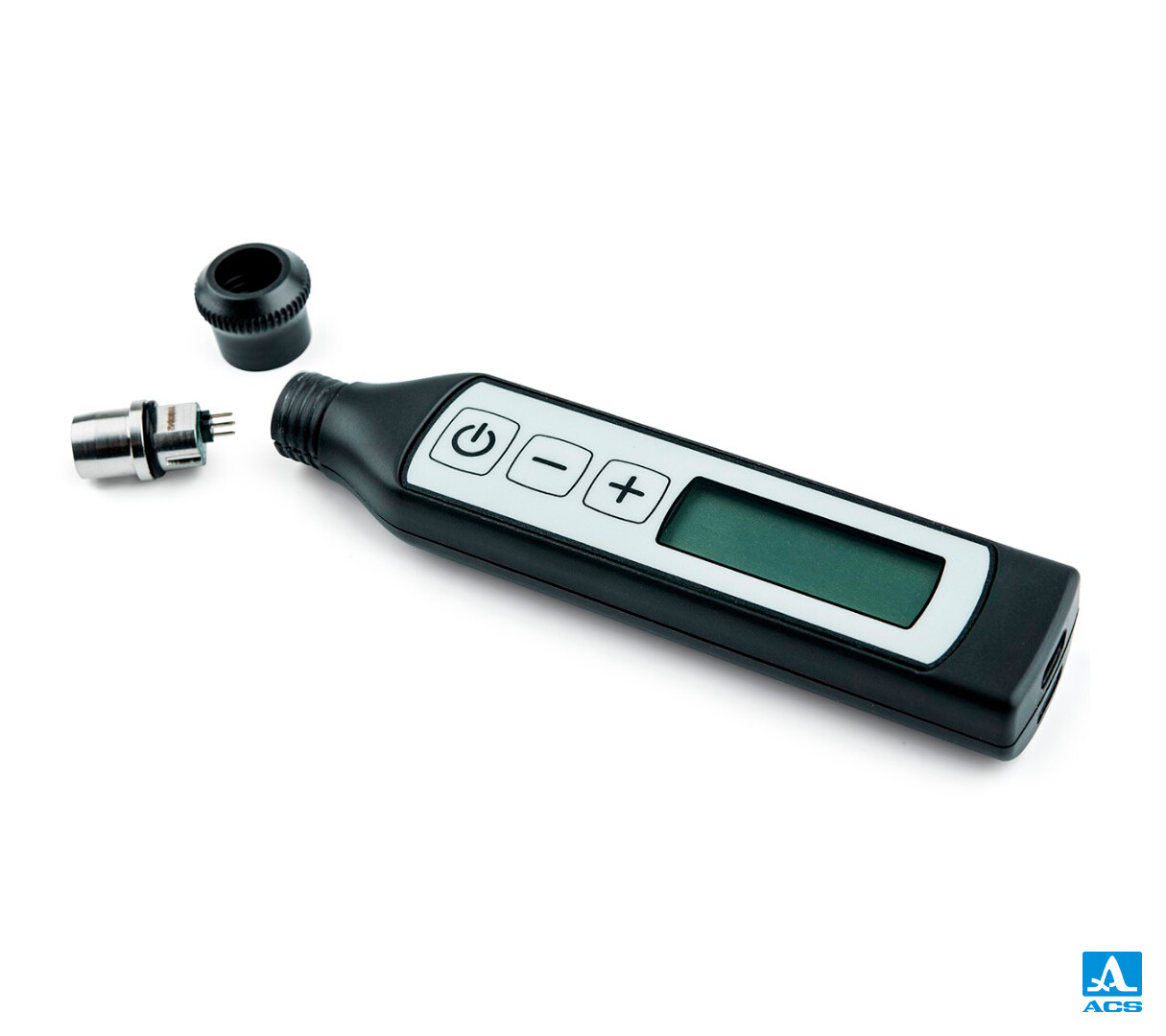

Der Hot-Plug-fähige eingebaute Messgeber kann leicht ausgetauscht werden, indem der Benutzer die Spitze abschraubt und die Prüfkopf-Kapsel ohne zusätzliche Werkzeuge aus dem Gerät entnimmt.
Das Instrument ist handlich und leicht (es kann in der Tasche getragen werden). DieEinstellung und Bedieung des Gerätes ist einfach und intuitiv

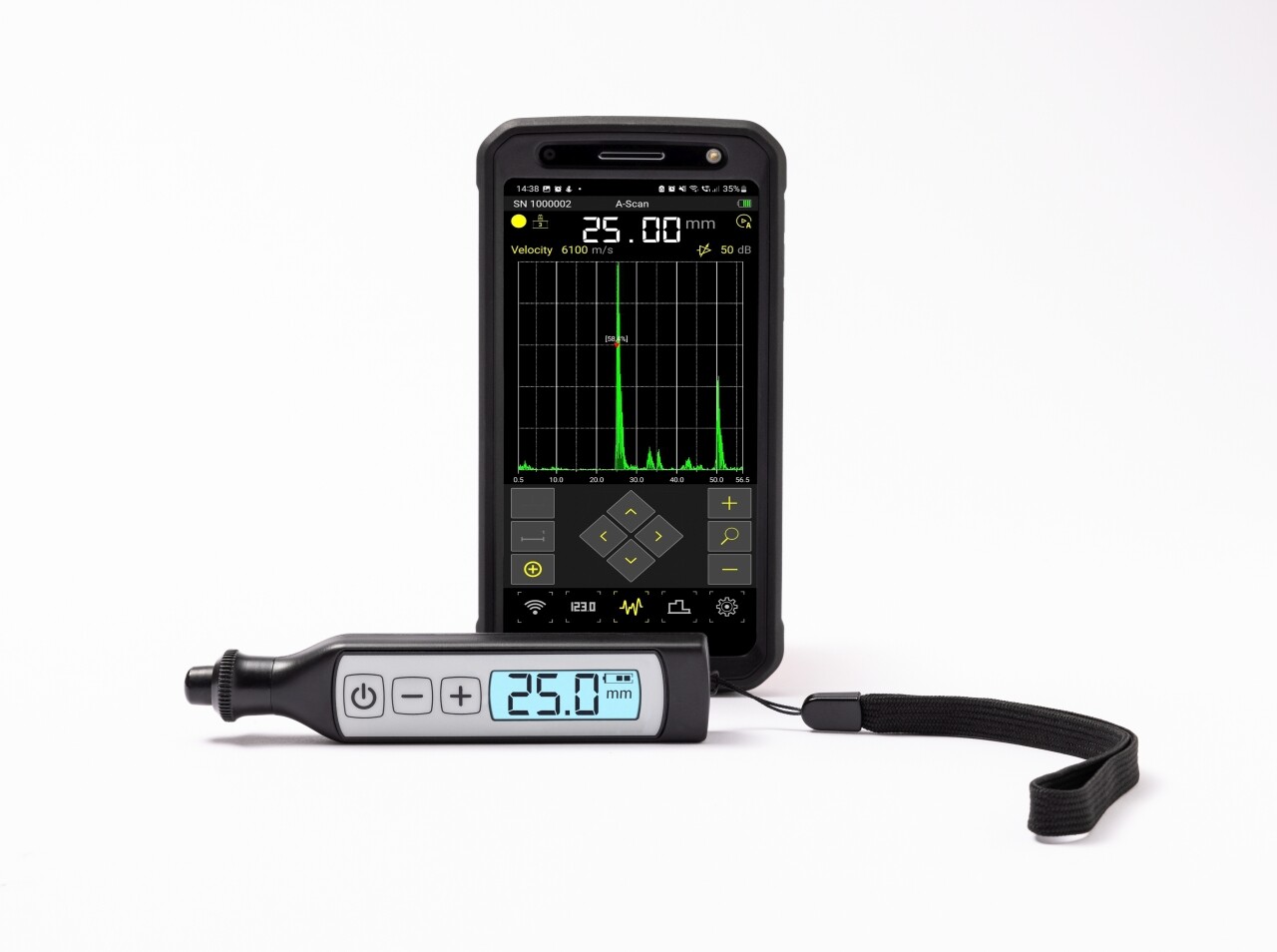

Das integrierte Bluetooth-Modul bietet die Übermittlung und Echtzeit-Anzeige (Online-Dickenmessung) der digitalen Messergebnisse und A-Scans der Signale auf den Bildschirm eines Smartphones oder Tablet-PCs.
Die verfügbare Software-Anwendung ermöglicht die Kommunikation mit iOS und Android-Geräten.
Der eingebaute Pürfkopf ist mit automatischer Kalibrierung der Verzögerungszeit (null) ausgestattet.
Anwendung
Ultraschallprüfung der Wanddicke von Kesseln und Behältern, Rumpfplatten und anderen Gegenständen aus Eisen- und Nichteisen-Metallen sowie Ultraschall-Dickenmessung von Metall- und Kunststoffrohren mit kleinem Durchmesser (ab 20 mm)
Spezifikationen
| Bereich der Dickenmessung (für Stahl) mit dem Doppelschwinger- und Einzelschwinger-Prüfköpfen |
0.6 to 50 mm 1 to 150 mm |
|---|---|
| Art und Frequenz des austauschbaren Ultraschallwandler |
Standard: Doppelschwinger, 7 MHz Optional: Einzelschwinger, 5 MHz |
| Durchmesser der Doppelschwinger- und Einzelschwinger-Prüfköpfen |
6 mm / 8 mm |
| Geräteauflösungen |
0.1, 0.01 mm |
| Messungenauigkeit für die Dicke X, nicht mehr als: |
± (0.005Х + 0.1) mm |
| Maßeinheiten |
mm, Zoll(Inch) |
| Energieversorgung |
Integrierter LiPo-Akku |
| Zeitraum des kontinuierlichen Betriebs des Instruments bei Temperaturen > 0°C |
16 Stunden |
| Betriebstemperaturbereich |
-30 bis +50 ˚С |
| Gesamtabmessungen |
130 х 30 х 20 mm |
| Gewicht |
50 g |

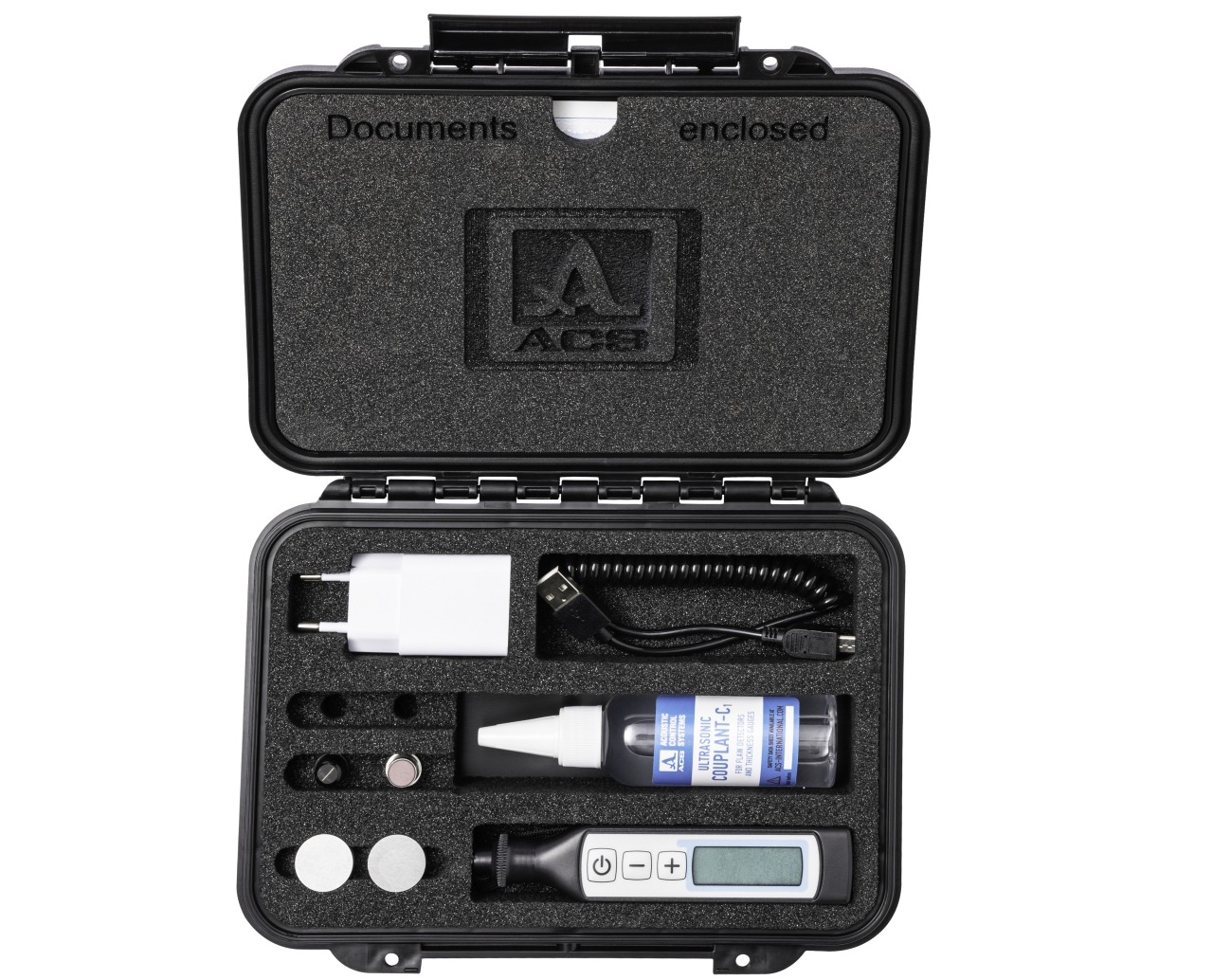

Lieferumfang
- A1207 – Ultraschall-Dickenmessgerät mit Akku
- Doppelschwinger-Prüfkopf D1572 (7 MHz, dia 6 mm)
- Kalibrierkörper 5 mm und 25 mm
- Koppelmedium
- Netzteil 220 V – USB
- Finger lanyard
- Transportkoffer
- Spezielle, frei erhältliche Software (erlaubt das Anschauen der digitalen Messergebnisse und A-Scans des Signals auf iOS- und Android-Geräten)
- Optional: Einzelschwinger-Prüfkopf S1573 (5 MHz, dia 8mm)
