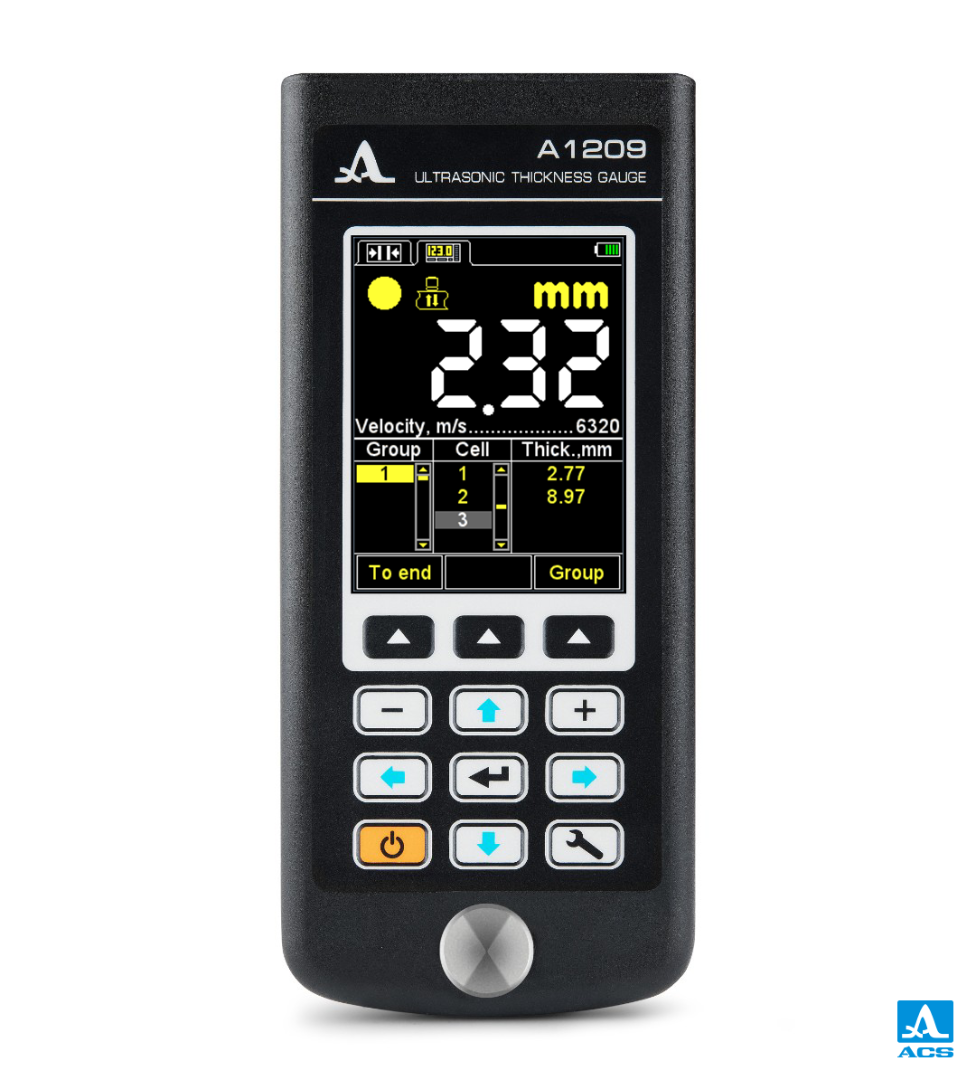

A1209
Universelles Ultraschall-Dickenmessgerät mit großem, kontrastreichem Display; integrierte Funktionen und mehrere Messmethoden; Möglichkeit mit allen Doppelkristall-Prüfköpfen im Bereich von 4 bis 10 MHz zu arbeiten; mit integriertem Speicher – all dies dient dem bequemen Arbeiten mit jeglichem Prüfobjekt.
Der patentierte Algorithmus zur automatischen Anpassung an Oberflächenkrümmung und Rauheit (dynamischer Schwellenwert) macht es möglich, ohne weitere Anpassungen Messungen auf korrodierten Oberflächen mit kleinen Krümmungsradien sowie auf flachen, glatten Oberflächen durchzuführen, was den Prüfprozess erheblich einfacher und schneller macht.
Produktbeschreibung
Universelles Ultraschall-Dickenmessgerät mit großem, kontrastreichem Display; integrierte Funktionen und mehrere Messmethoden; Möglichkeit mit allen Doppelkristall-Prüfkopf im Bereich von 4 bis 10 MHz zu arbeiten; mit integriertem Speicher – all dies dient dem bequemen Arbeiten mit jeglichem Prüfobjekt.
Der patentierte Algorithmus zur automatischen Anpassung an Oberflächenkrümmung und Rauheit (dynamischer Schwellenwert) macht es möglich, ohne weitere Anpassungen Messungen auf korrodierten Oberflächen mit kleinen Krümmungsradien sowie auf flachen, glatten Oberflächen durchzuführen, was den Prüfprozess erheblich einfacher und schneller macht.

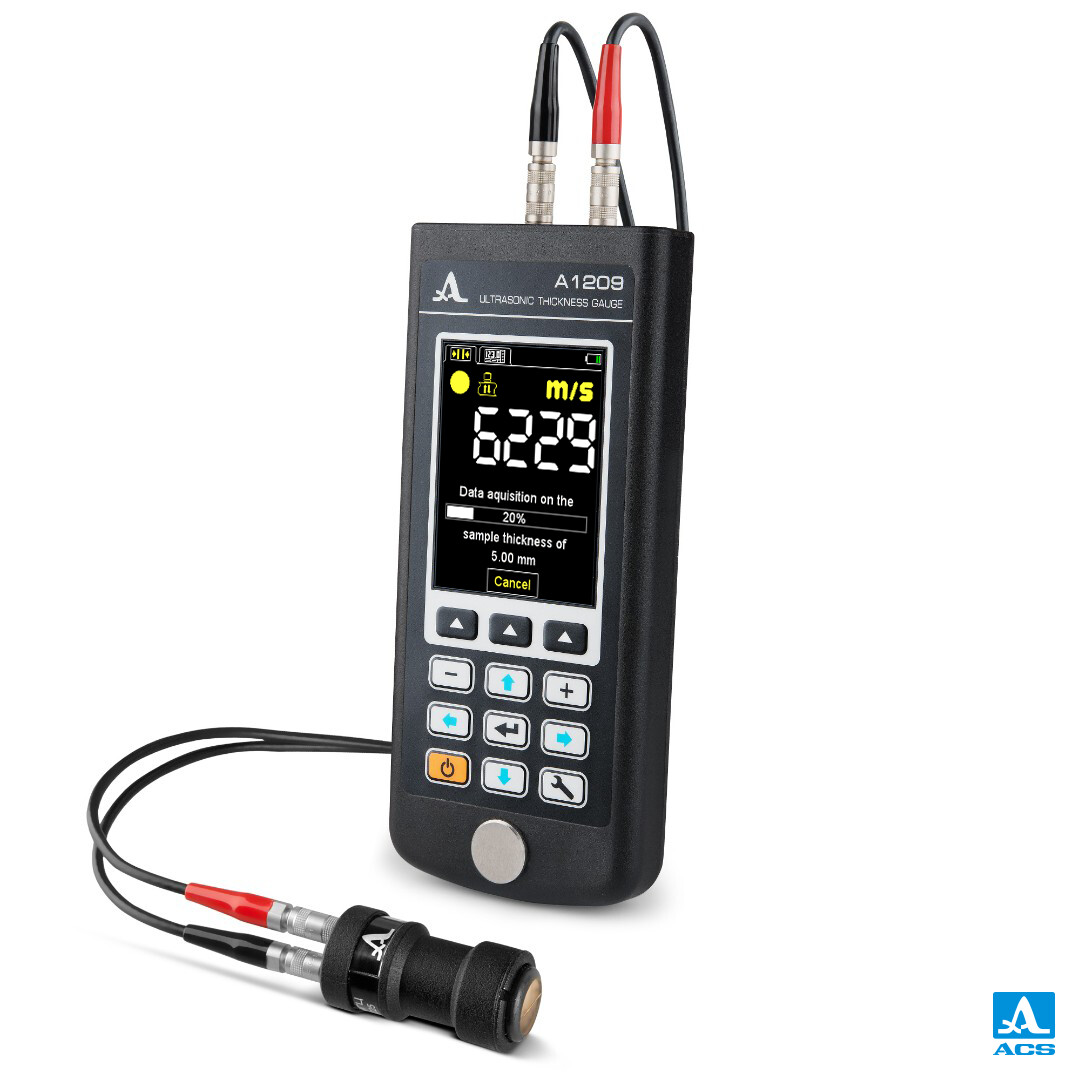

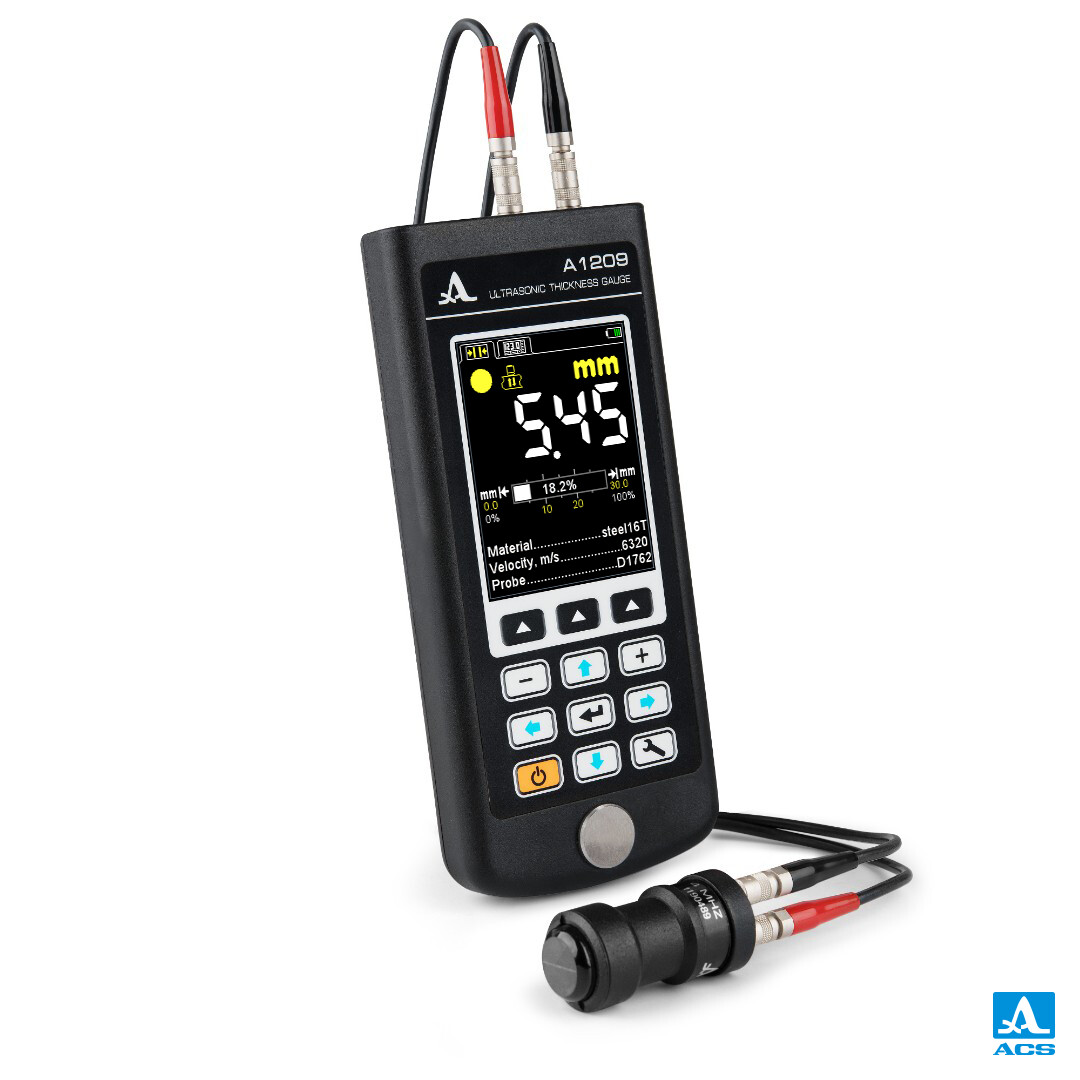

Der Lieferumfang enthält den Doppelkristall- Prüfkopf D1771 4.0A0D12CL, der über große Verschleißfestigkeit verfügt und effektive Messungen der meisten Objekte bietet.
Optional können die Geräte mit einem Hochtemperatur- Prüfkopf P112-5-12/2-ATB-902 ausgestattet werden, um Objekttemperaturbereiche von -20 °C bis 250 °C (bis zu 300 °C bei kurzen Anwendungen von nicht mehr als 6 Sekunden).
Anwendung
Dickenmessung von Rohren, Kesseln, Behältern und diversen anderen Metallteilen.
Dickenmessung von Rohrwänden, Kesseln, Behältern aus Metallen mit einer Oberflächenrauheit von bis zu Rz 160 und einem Krümmungsradius von 10 mm. Das Prüfen von Kunststoffprodukten ist ebenfalls möglich.
Nachweis von Lochkorrosion von mehr als 4 mm2 an der Rohrinnenfläche.
Mit dem Doppelkristall- Prüfkopf D2763 10.0A0D6CL kann der Anwender die Dicke von Rohren mit dünnen Wänden messen.
Spezifikationen
| Dickenmessbereich (für Stahl) mit Messgeber D1771 4.0A0D12CL |
0,7 bis 300,0 mm |
|---|---|
| Geräteauflösungen Dickenmessung für den Dickenbereich: 0,7 bis 99,99 mm |
0,01, 0,1 mm |
| 100,0 bis 300,0 mm |
0,1 mm |
| Messungenauigkeit für Dicke X, mm, nicht mehr als: für Dicken von 0,7 bis 3,0 mm |
±(0,01 x +0,1) mm |
| für Dicken von 3,01 bis 99,99 mm |
±(0,01 x +0,05) mm |
| für Dicken von 100,0 bis 300,0 mm |
±(0,01 x +0,1) mm |
| Minimaler Krümmungsradius |
10 mm |
| Schallgeschwindigkeitsbereich |
500 bis 19.999 m/s |
| Art der Anzeige |
TFT |
| Energieversorgung |
Integrierter LiPo-Akku |
| Betriebszeit ohne Aufladen |
9h |
| Betriebstemperatur |
-20 bis +50 ˚С |
| Gerätegröße |
161 х 70 х 24 mm |
| Gerätegewicht |
210 g |

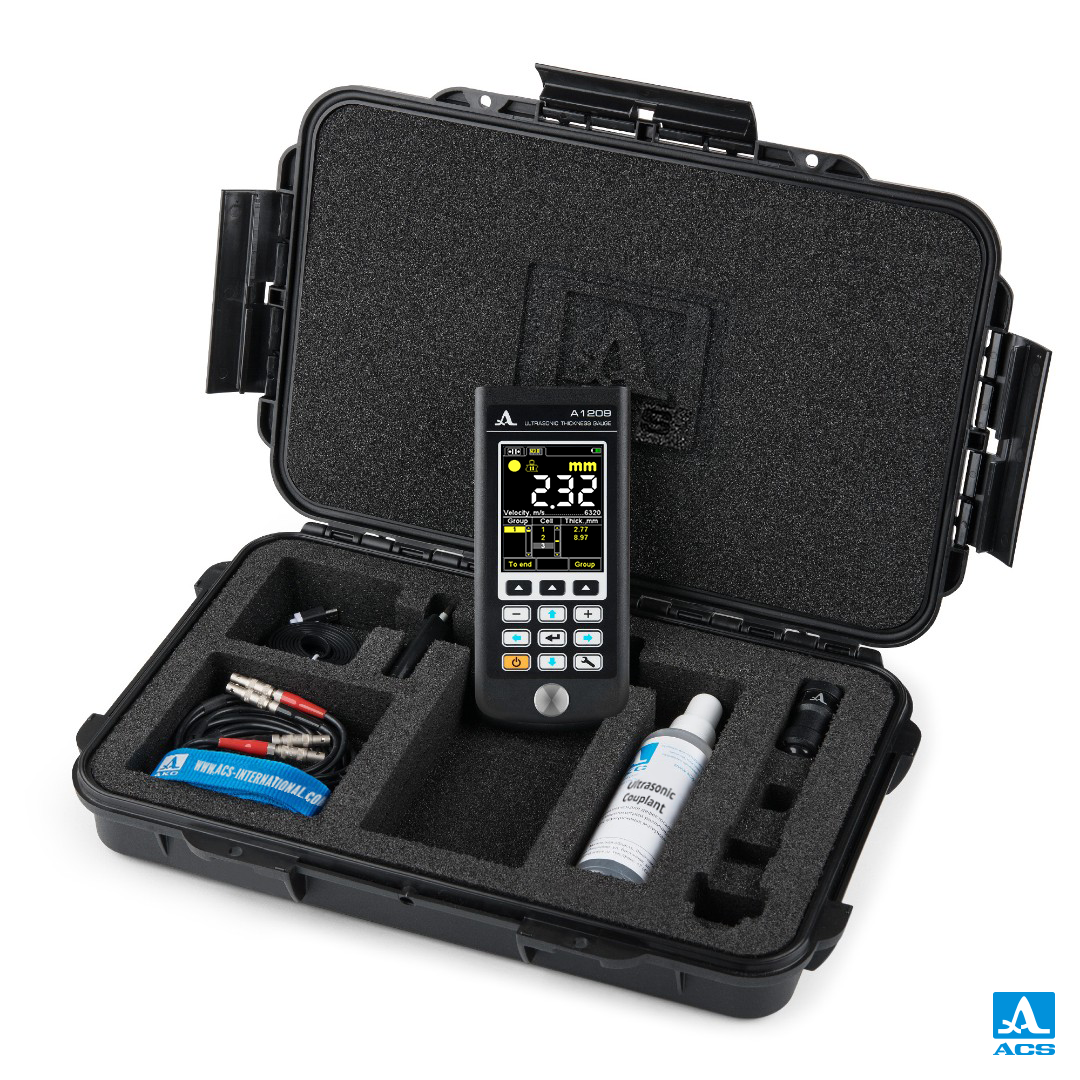

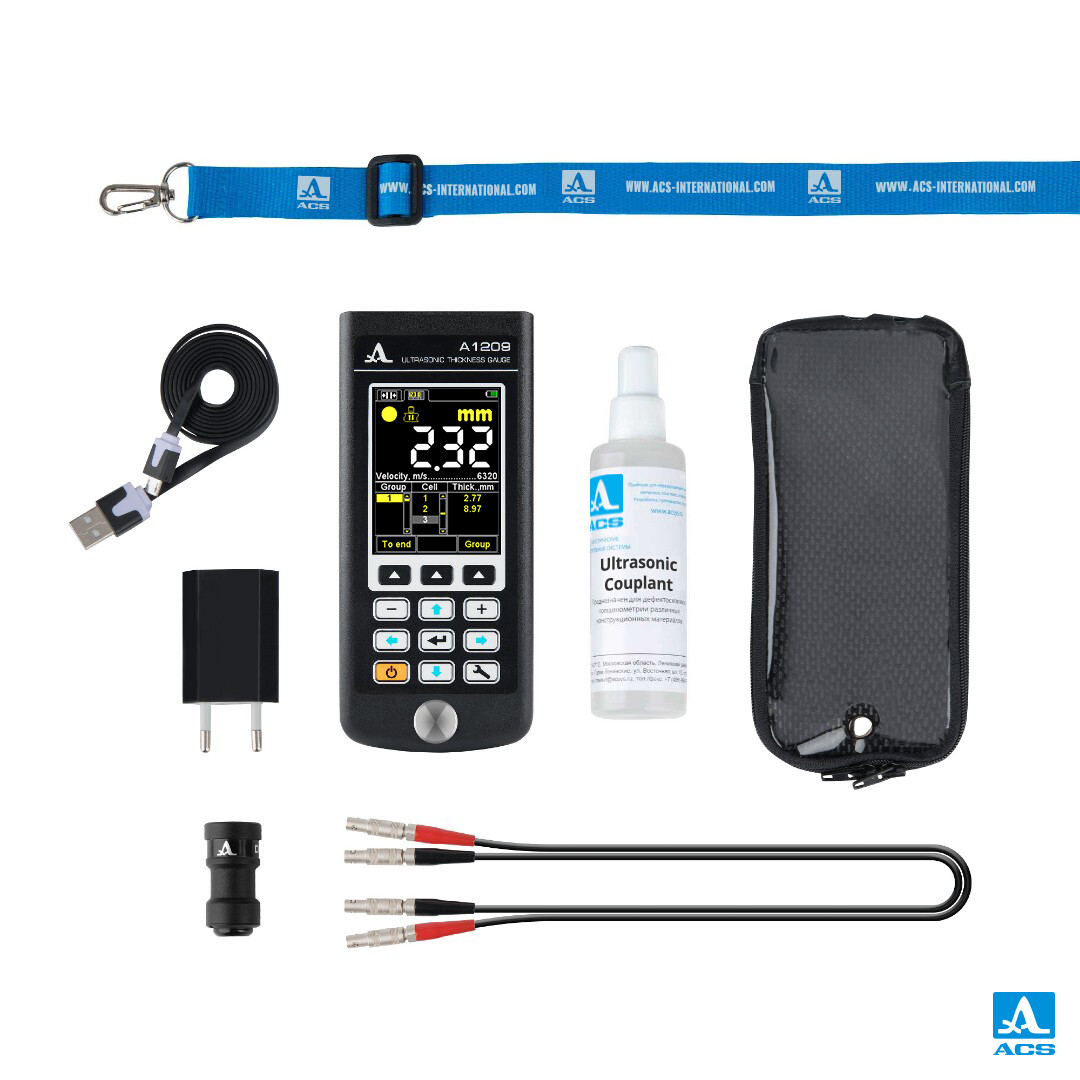

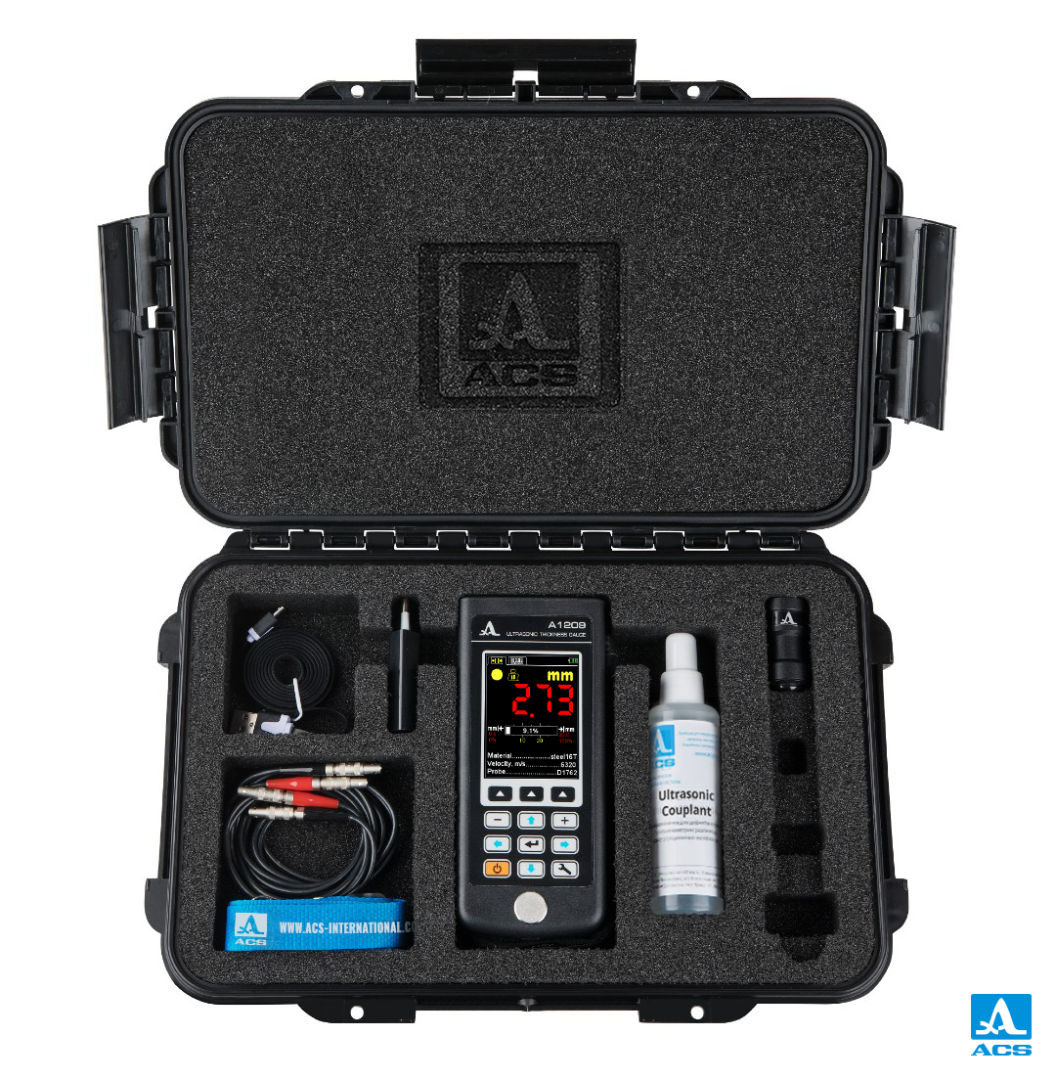

Lieferumfang
• A1209 – Ultraschall-Dickenmessgerät
• Prüfkopf D1771 4.0A0D12CL
• Doppeltes LEMO 00 – LEMO 00 Kabel 1,2 m
• 220 В-USB Adapter
• USB A – Micro-B Kabel
• Schutzhülle
• Koffer
