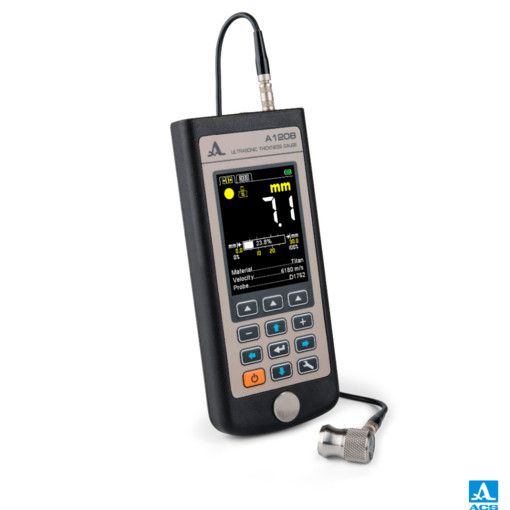

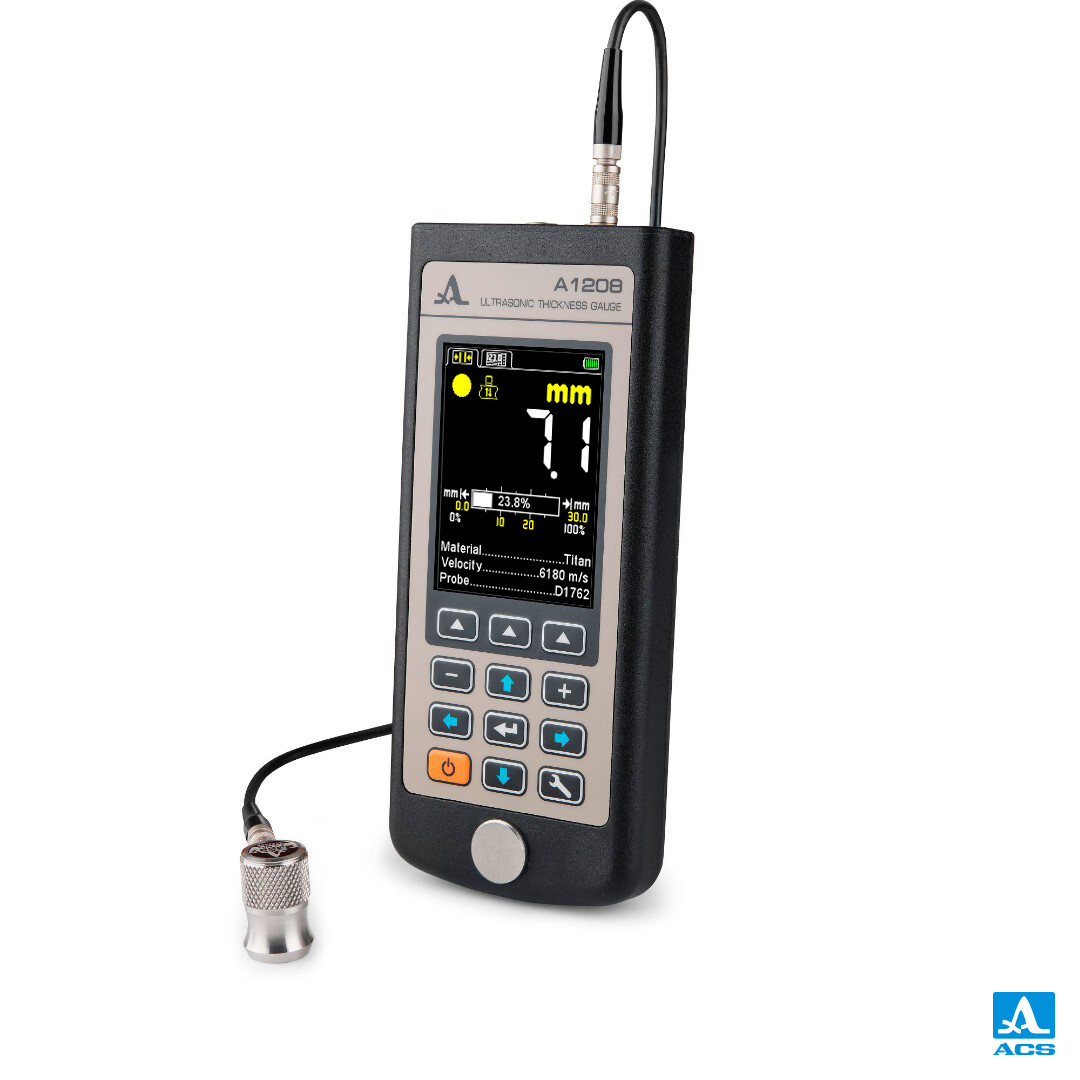

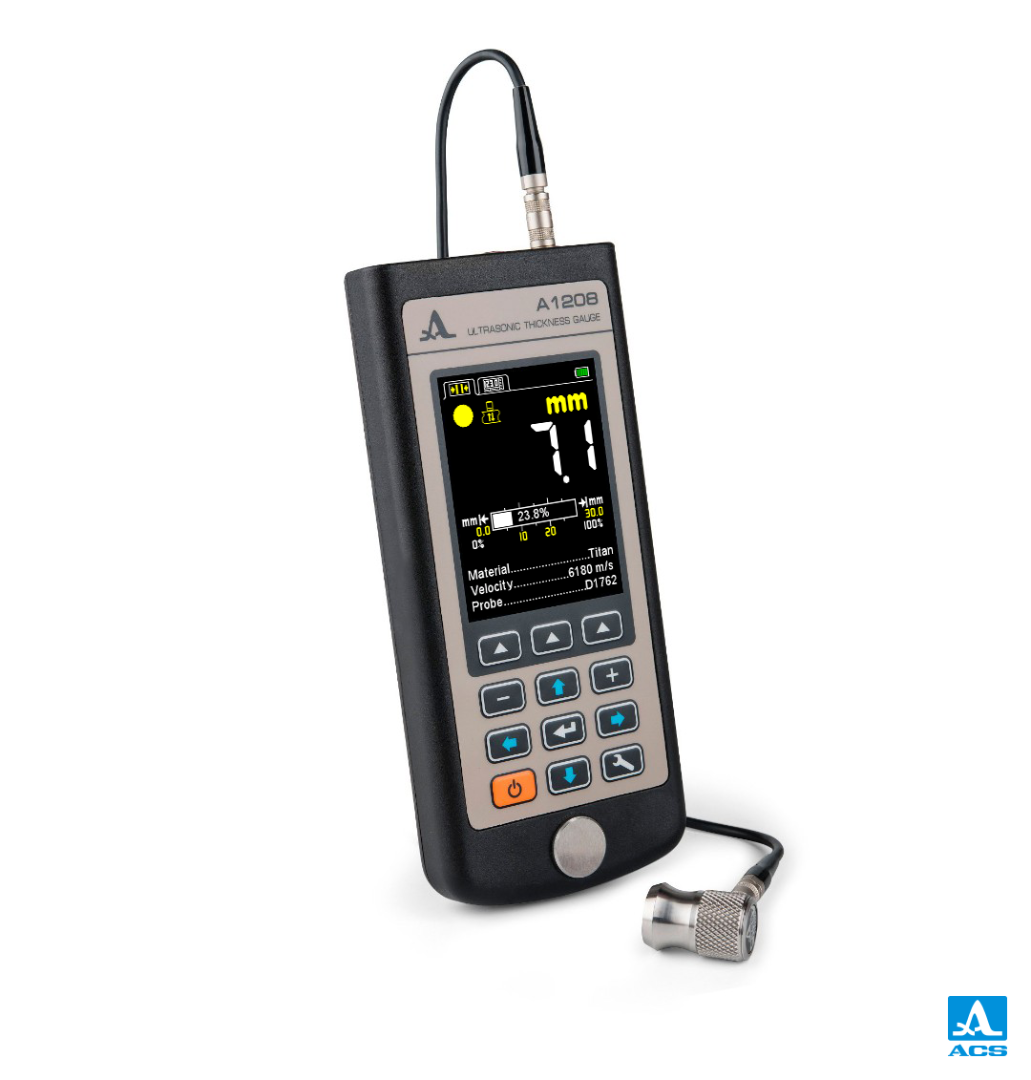

A1208
Frostsicheres Ultraschall-Dickenmessgerät für schwierige Wetterbedingungen (-30 ° bis +50 °C). Der Bereich der Dickenmessung reicht bei Stahl von 0,7 bis 300 mm. Sowohl mit Monokristall- als auch mit Doppelkristall-Prüfkopf.
Der monokristalline verschleißfeste Prüfkopf S3567 2.5A0D10CL wird zur Dickenmessung von Metallen wie Gusseisen und anderen Materialien mit hohen Ultraschalldämpfungswerten verwendet.
Produktbeschreibung
Frostsicheres Ultraschall-Dickenmessgerät für schwierige Wetterbedingungen (-30 ° bis +50 °C). Der Bereich der Dickenmessung reicht bei Stahl von 0,7 bis 300 mm. Sowohl mit Monokristall- als auch mit Doppelkristall-Prüfkopf.
Der monokristalline verschleißfeste Prüfkopf S3567 2.5A0D10CL wird zur Dickenmessung von Metallen wie Gusseisen und anderen Materialien mit hohen Ultraschalldämpfungswerten verwendet.
Der Doppel-Kristall-Messgeber D2763 10.0A0D6CL bietet die Erkennung von Lochkorrosion und die Dickenmessung bei dünnwandigen Rohren mit kleinem Durchmesser.

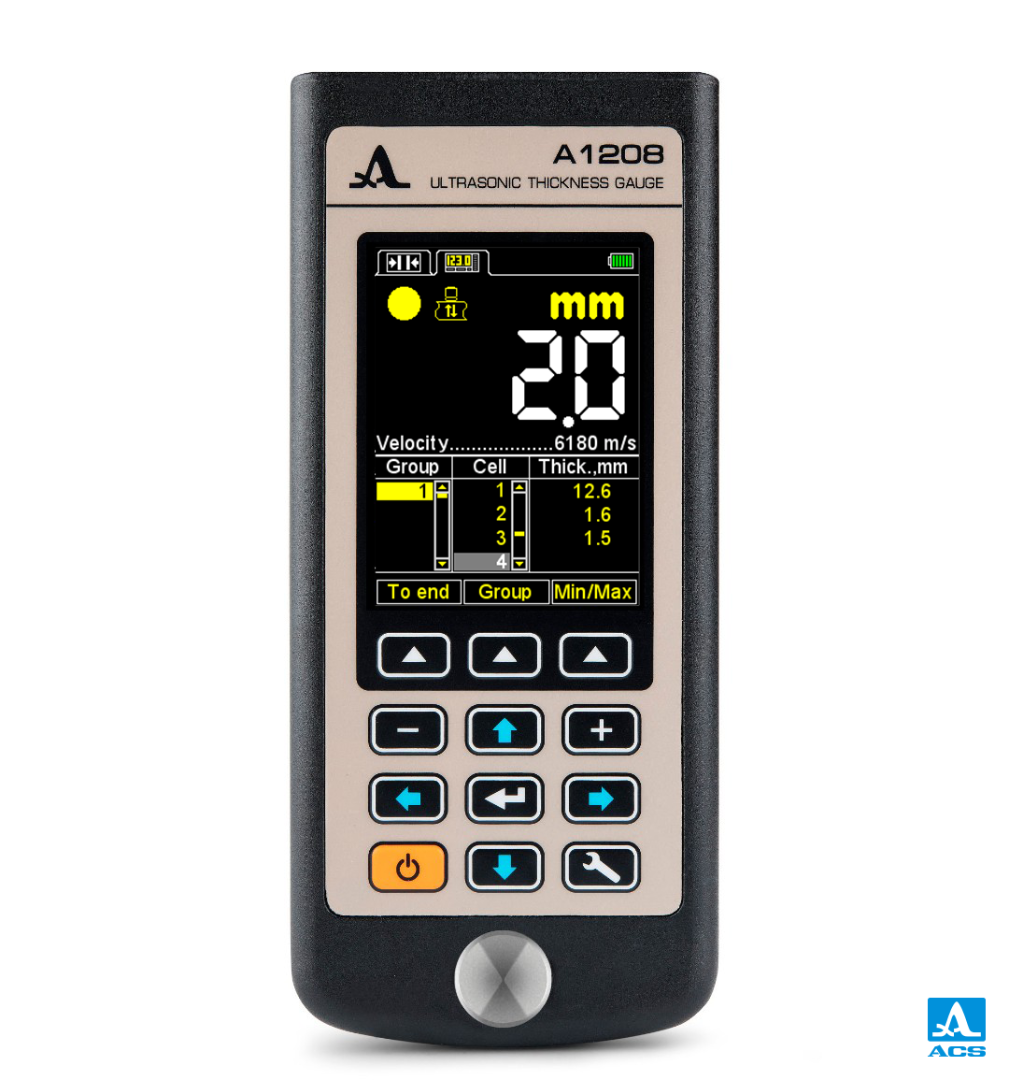

Dank des kontrastreichen Displays, der benutzerfreundlichen Oberfläche und hohen Funktionalität ist das Gerät leicht zu handhaben.
Anwendung
Ultraschallprüfung der Wanddicke von Kesseln und Behältern, Rumpfplatten und anderen Gegenständen aus Eisen- und Nichteisen-Metallen sowie Ultraschall-Dickenmessungen von Metall- und Kunststoffrohren mit kleinem Durchmesser (ab 20 mm)
Dickenmessung von Rohrwänden, Kesseln, Behältern aus Metallen mit einer Oberflächenrauheit von bis zu Rz 160 und einem Krümmungsradius von 10 mm. Das Prüfen von Kunststoffprodukten ist ebenfalls möglich.
Nachweis von Lochkorrosion von mehr als 4 mm2 an der Rohrinnenfläche.
Mit dem Doppelkristall-Messgeber D2763 10.0A0D6CL kann der Anwender die Dicke von Rohren mit dünnen Wänden messen.
Spezifikationen
| Dickenmessbereich (für Stahl) mit Messgebern: S3567 2.5A0D10CL |
0,8 bis 300,0 mm |
|---|---|
| D2763 10.0A0D6CL |
0,7 bis 30,0 mm |
| Geräteauflösung Dickenmessung für den Dickenbereich: 0,7 bis 99,99 mm |
0,01, 0,1 mm |
| 100,0 bis 300,0 mm |
0,1 mm |
| Messungenauigkeit für Dicke X, mm, nicht mehr als: für Dicken von 0,7 bis 3,0 mm |
±(0,01Х+0,1) mm |
| für Dicken von 3,01 bis 99,99 mm |
±(0,01Х+0,05) mm |
| für Dicken von 100,0 bis 300,0 mm |
±(0,01Х+0,1) mm |
| Minimaler Krümmungsradius |
10 mm |
| Schallgeschwindigkeitsbereich |
500 bis 19.999 m/s |
| Art der Anzeige |
TFT |
| Energieversorgung |
Integrierter Lithium-Akku |
| Betriebszeit ohne Aufladen |
9h |
| Betriebstemperatur |
-30 bis +50 ˚С |
| Geräteabmessungen |
161 х 70 х 24 mm |
| Gerätegewicht der elektronischen Steuereinheit |
210 g |

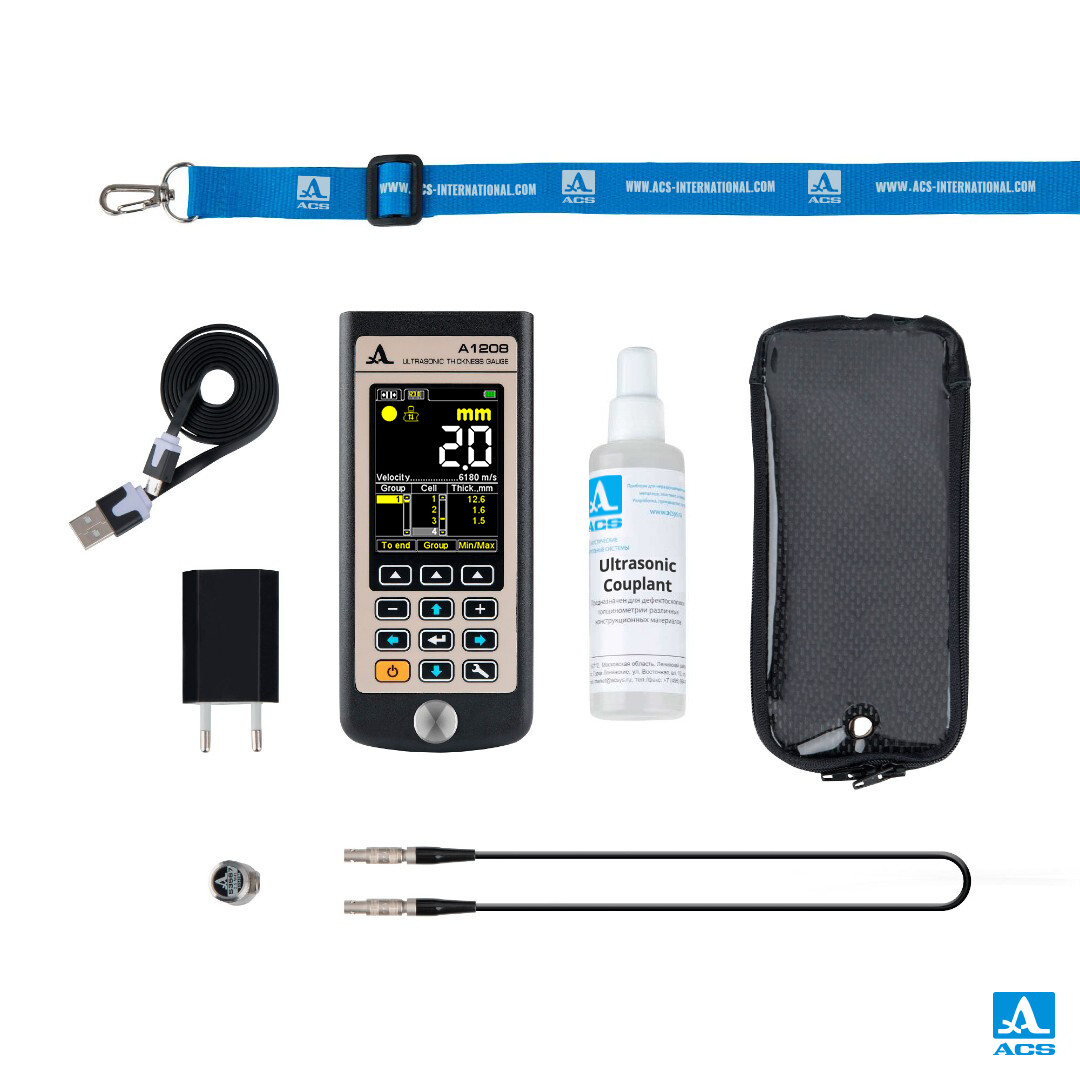

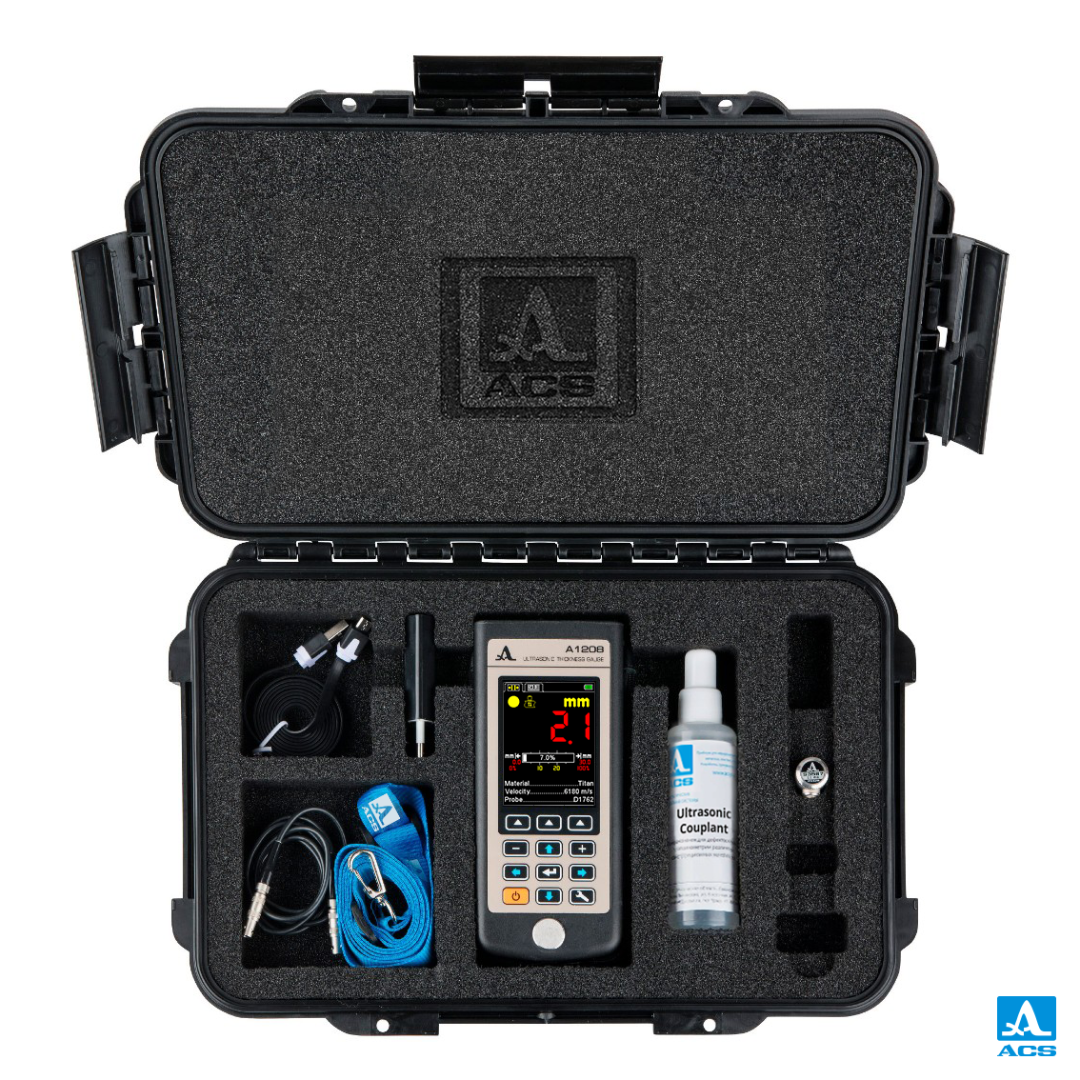

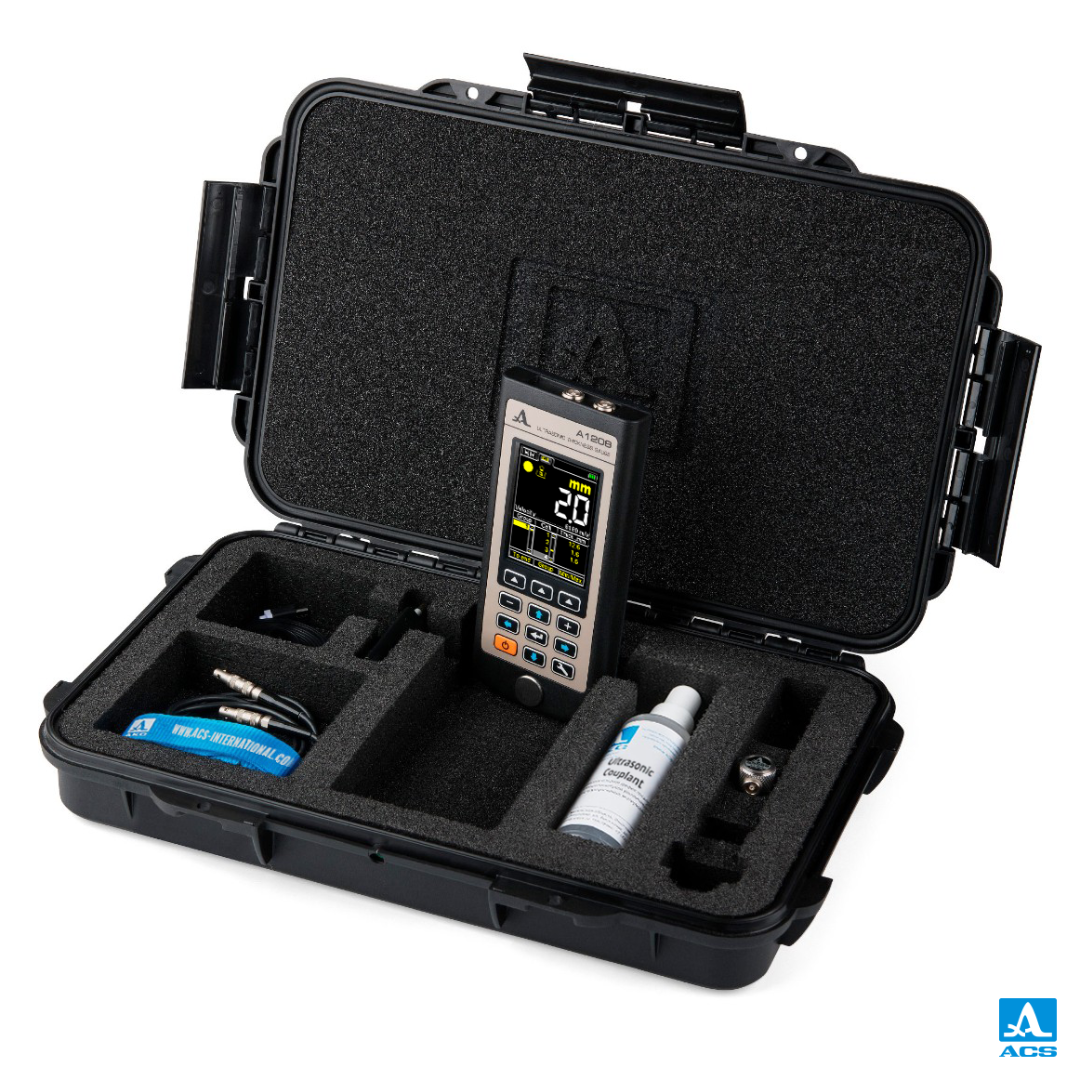

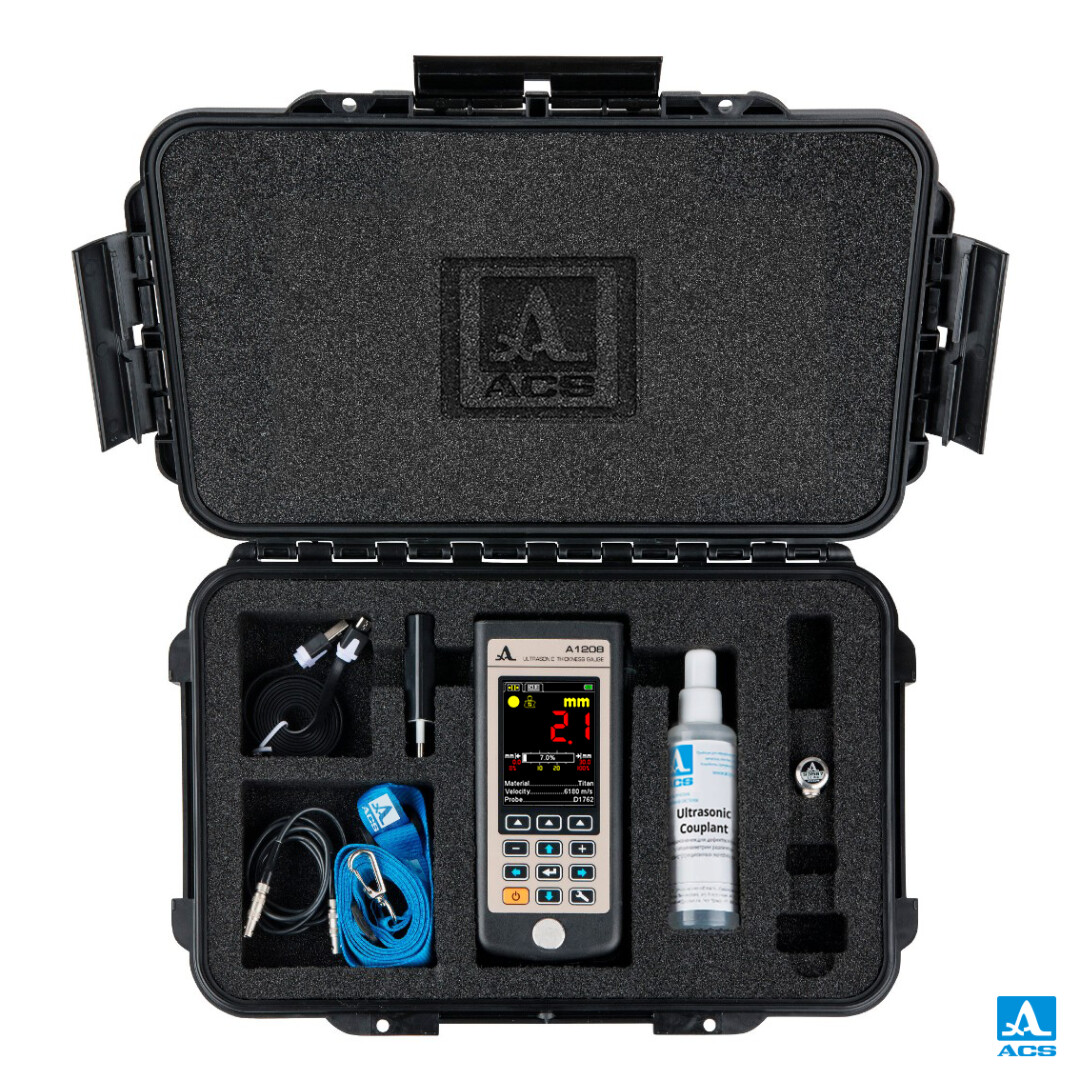

Lieferumfang
• A1208 Ultraschall-Dickenmessgerät
• Prüfkopf S3567 2.5A0D10CL
• Prüfkopf D2763 10.0A0D6CL
• Einfaches LEMO 00 – LEMO 00-Kabel 1,2 m
• Doppeltes LEMO 00 – LEMO 00-Kabel 1,2 m
• 220 В-USB Adapter
• USB A – Micro-B Kabel
• Schutzhülle
• Koffer
