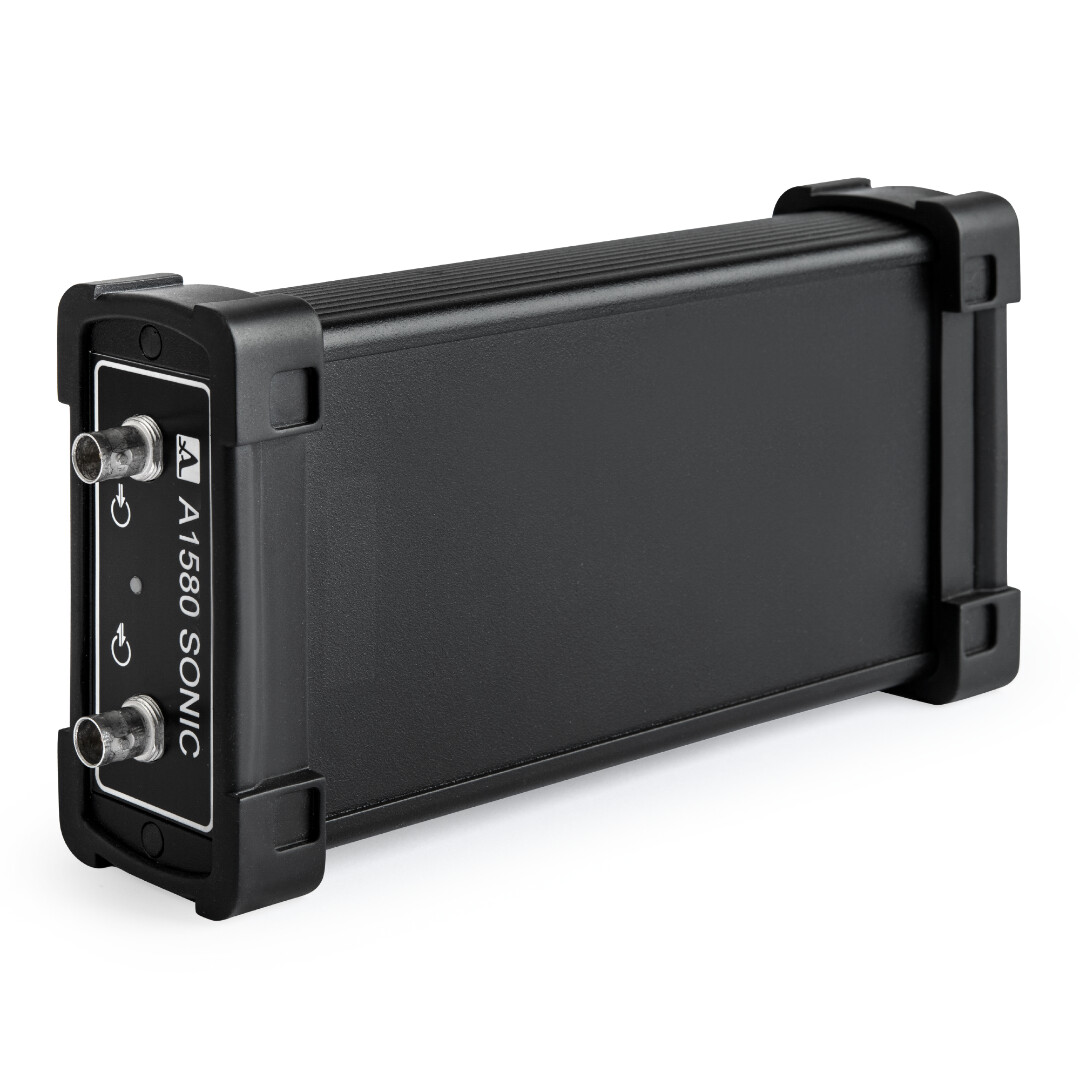

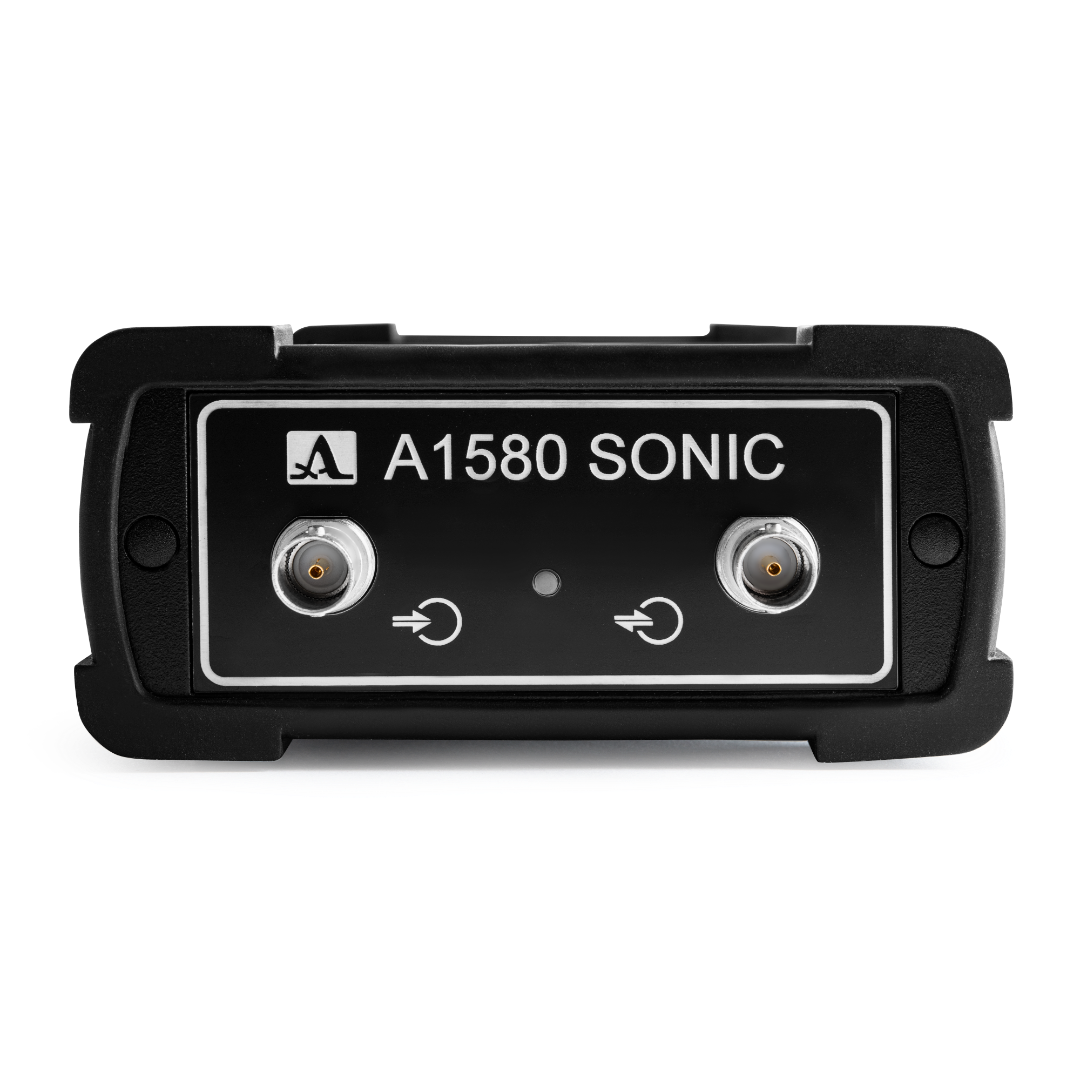

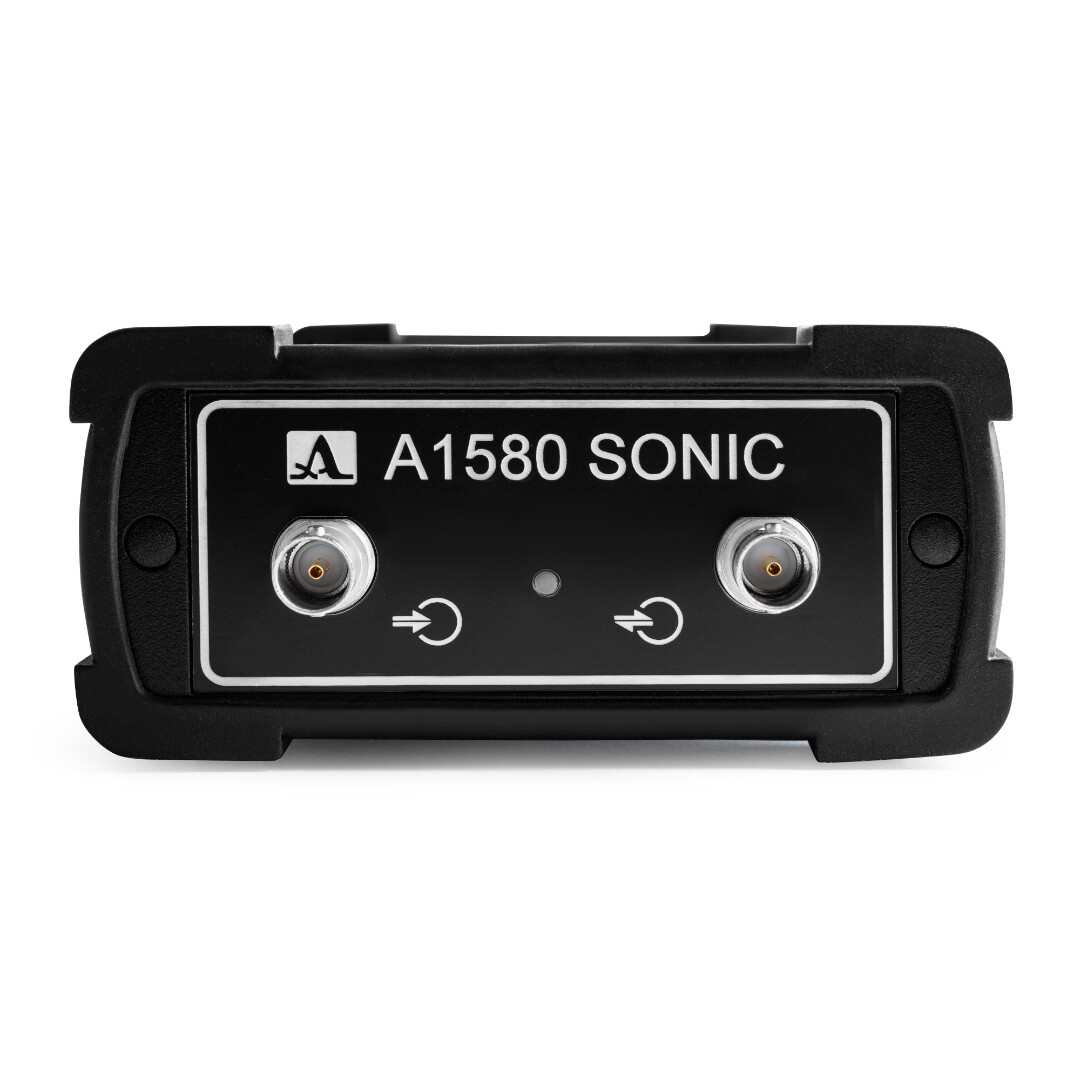

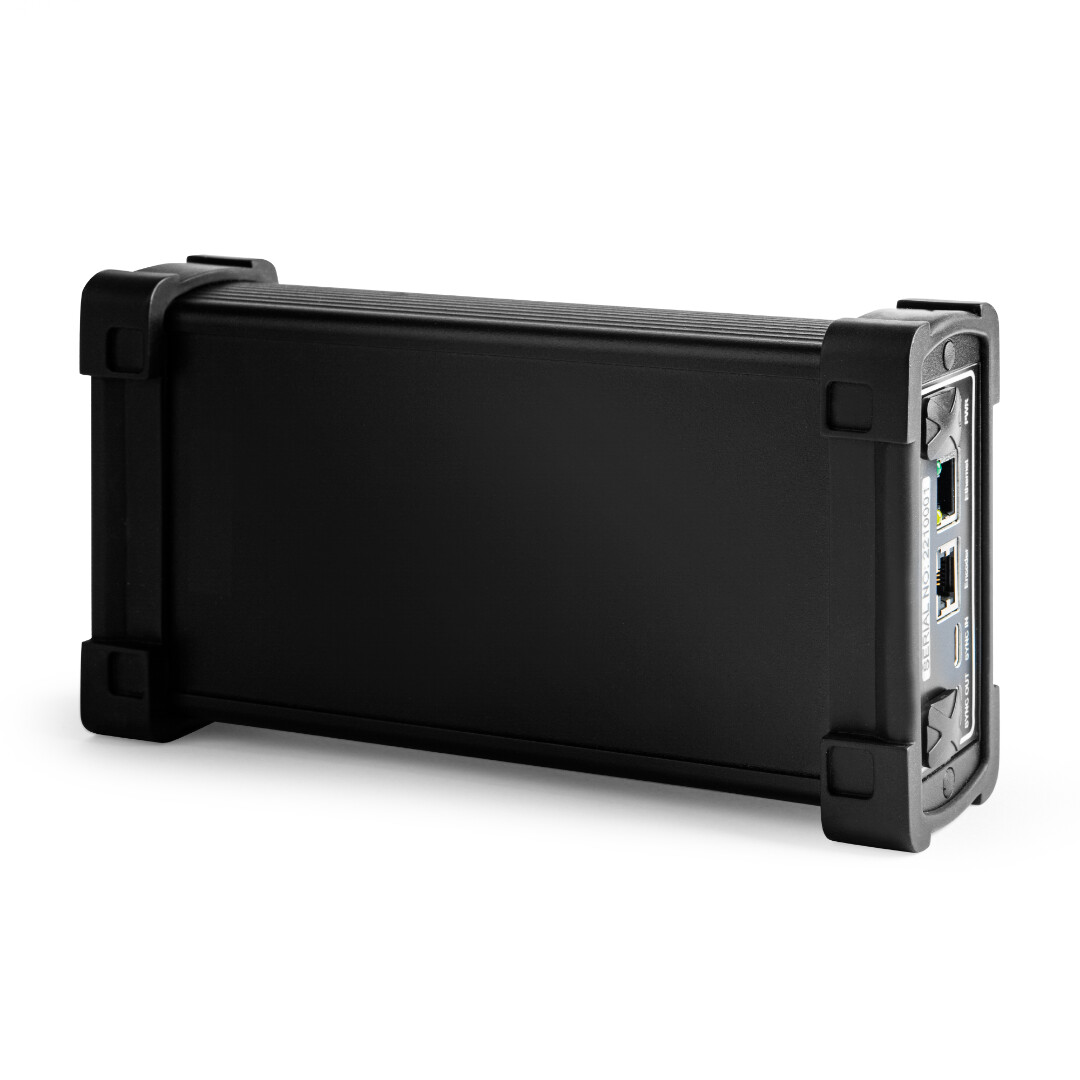

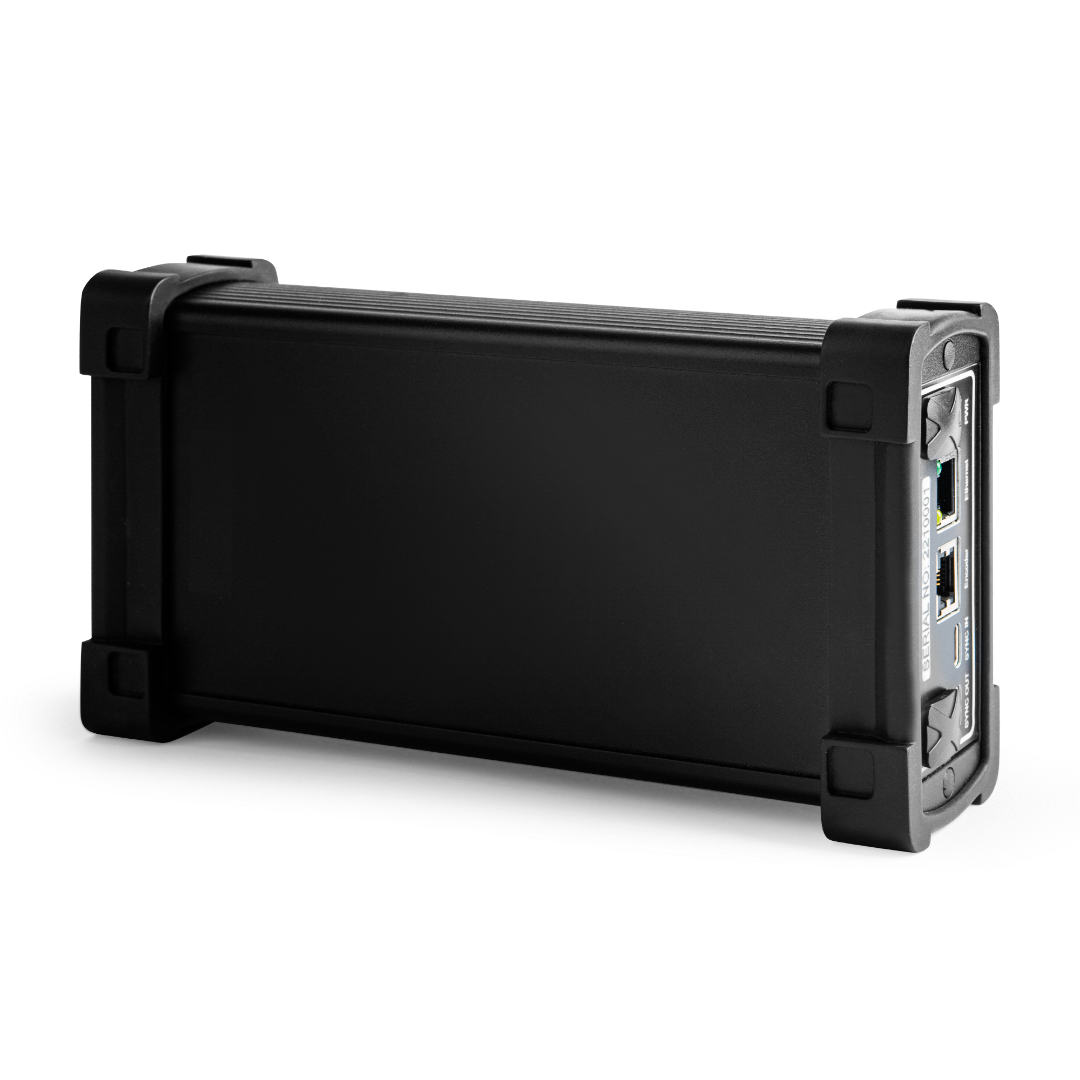

A1580 Sonic - Universelles Modul für Ultraschall-Datenaufnahme

Universelles OEM-Ultraschall-Pulser-Receiver-Frontend / Fehlerprüfgerät mit drahtloser Datenschnittstelle für breitbandige Anwendungen

 Ein Angebot bekommen

Eine breitbandige High-End-Datenerfassungseinheit, konzipiert für den eigenständigen sowie integrierten Einsatz in Labor- und industriellen Mess- und Prüfanwendungen. Der Pulser und der Empfänger des A1580 eignen sich hervorragend zur Ansteuerung von Dry-Point-Contact-Wandlern sowie konventionellen piezoelektrischen Wandlern in einem weiten Frequenzbereich. Das Gerät verfügt über eine Funktion zur drahtlosen Datenübertragung.

Mit dem gut dokumentierten SDK kann der Anwender eine eigene Softwareanwendung für eine spezifische Prüfaufgabe entwickeln.

Das A1580 SONIC ist für Anwendungen der Ultraschall-Datenerfassung vorgesehen, wie zum Beispiel:

  • Schallgeschwindigkeitsmessungen (Pulse Velocity Testing)

  • Puls-Echo-Datenerfassung

  • Positionsbezogene Datenerfassung, synchronisiert mit einem externen Prüfmanipulator

  • Zeitbezogene Datenerfassung, synchronisiert mit externen Materialprüfmaschinen (Zugversuch, Druckversuch)

TRANSMITTER
Transmitter output voltage, V 200 V
Excitation sequence Meander, 0.5 to 5.0 periods
Pulse repitition rate, Hz 1 – 1.000 Hz
RECEIVER
Length of the data acquisition vector, Samples 128k
Sampling rate (MHz) 1, 10, 25, 50, 100
Filter frequencies (FIR) configurable
Receiving bandwidth 10 KHz – 16 MHz
Dynamic range of amplifier, dB 0 to 80
Dynamic range of attenuator, dB - 20 to 0
Gain setup range from 0 to 100 dB, step 1 dB
The quantity of the programmable points of DAC function 128k
Dynamic range of DAC function 40 dB
Averaging factor 1 to 256

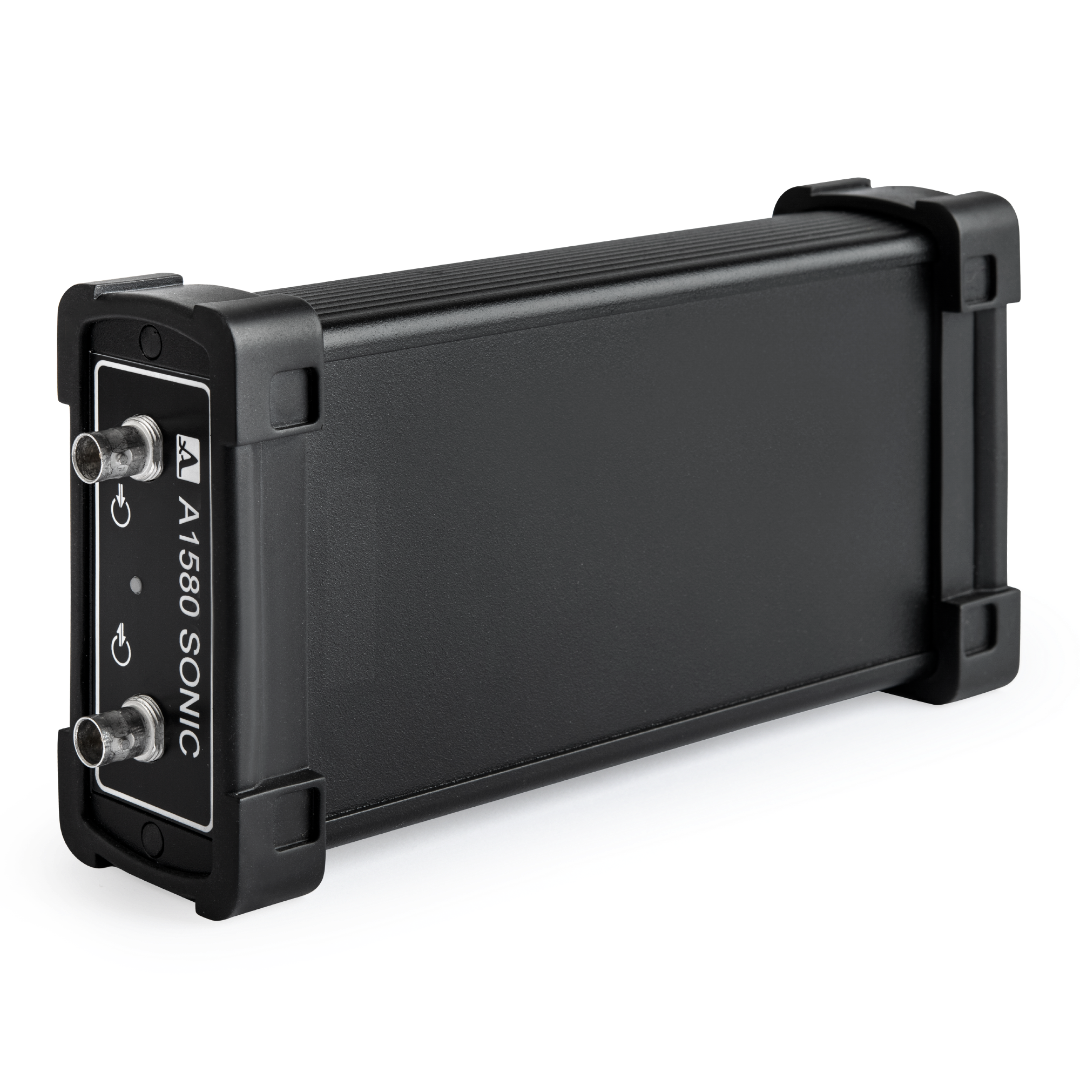

DIMENSIONS & WEIGHT
Dimensions of the electronic block 116 х 56 х 230 mm
Weight of the electronic block 0.9 kg
Operating temperature range from –20 to +45 ºC

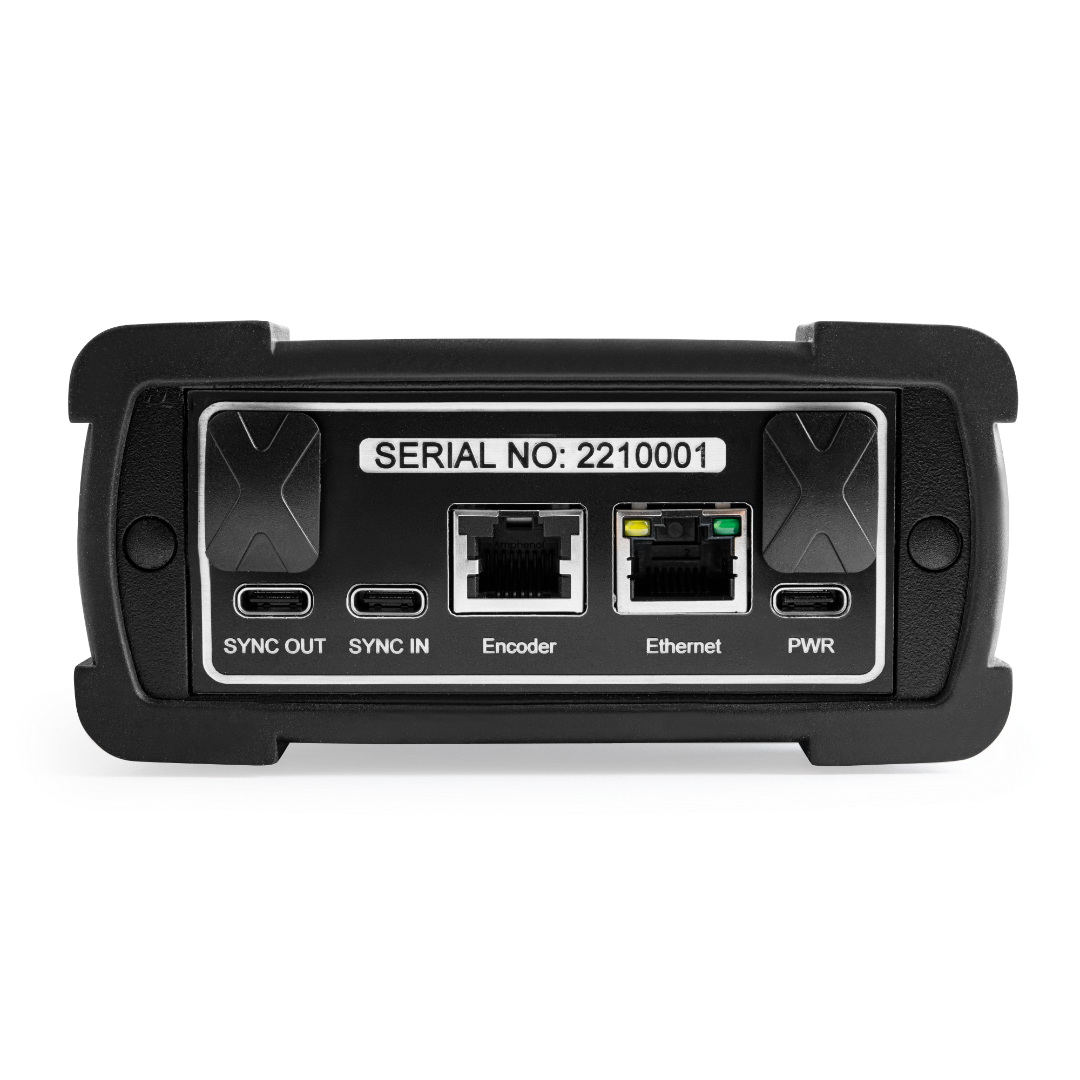

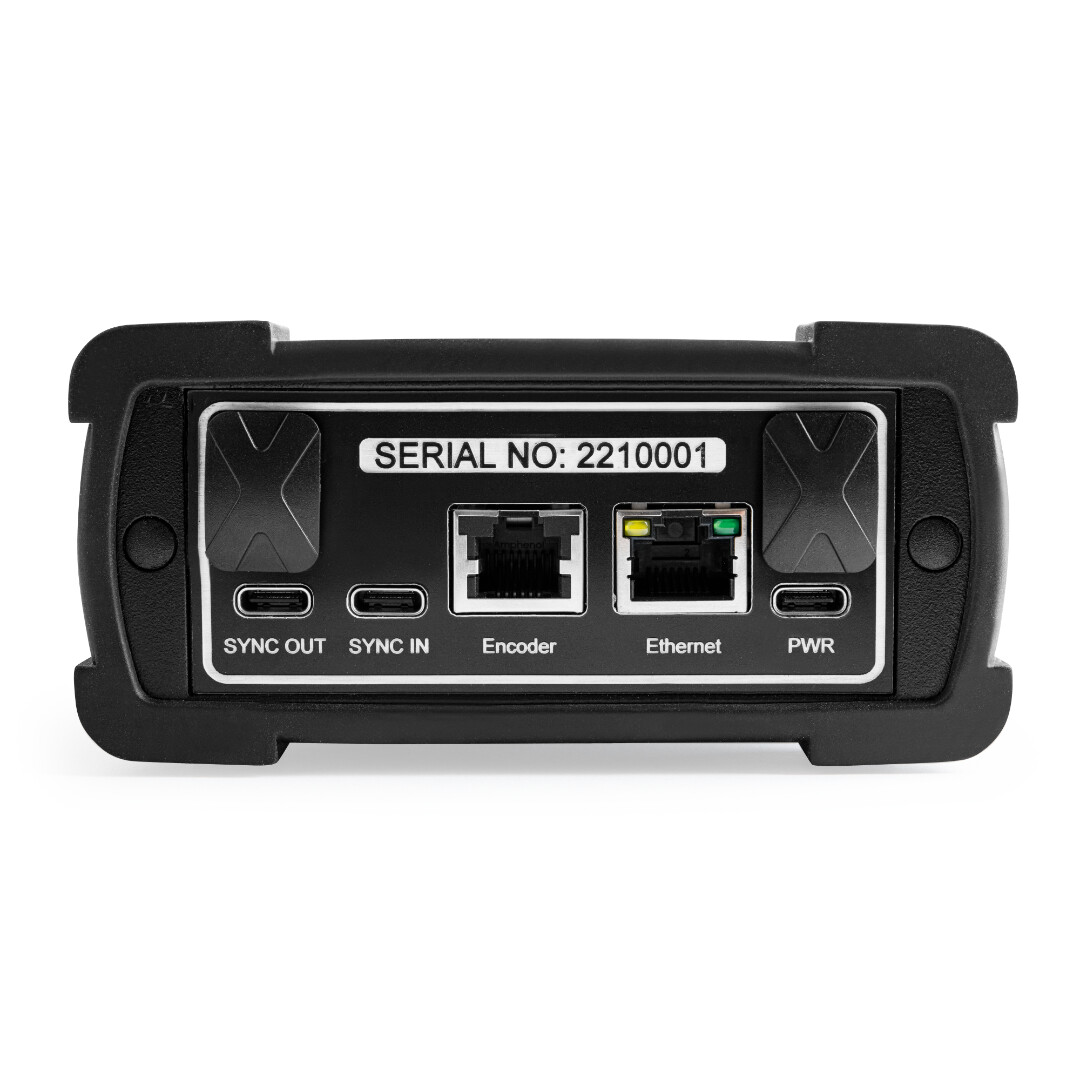

DATA INTERFACES
Wireless Ethernet 54 Mbit IEE802.11n
Ethernet 100 Mbit
External trigger input TTL

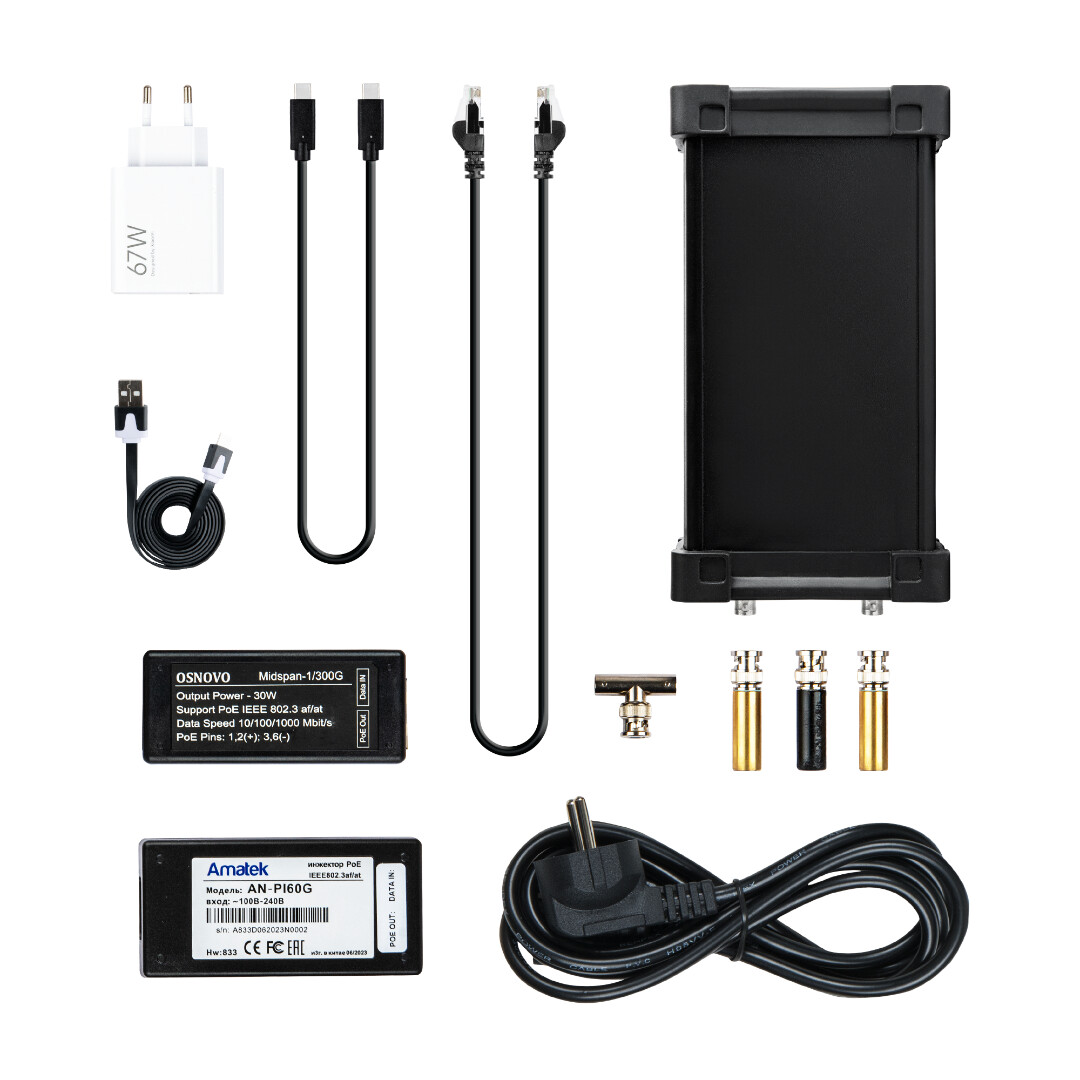

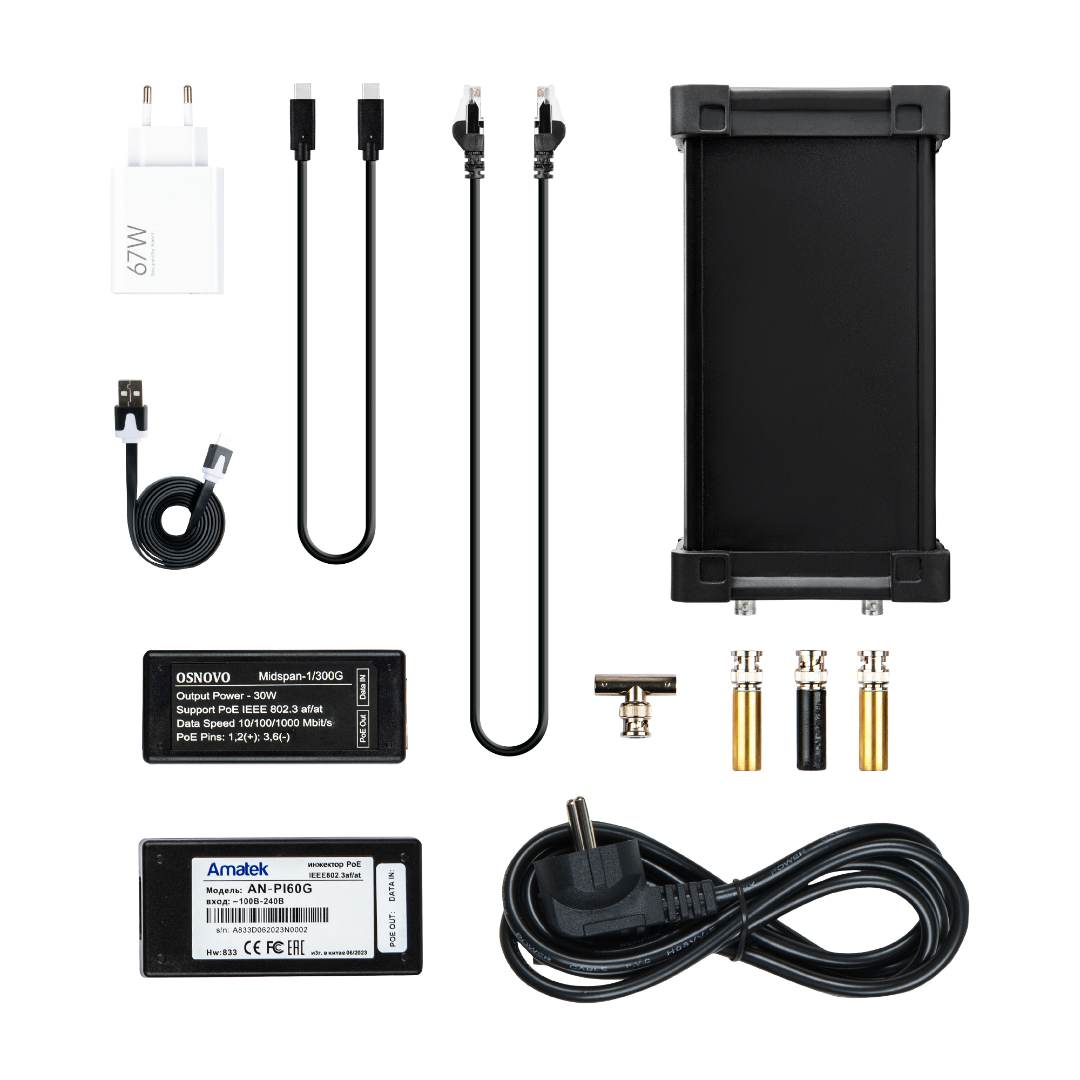

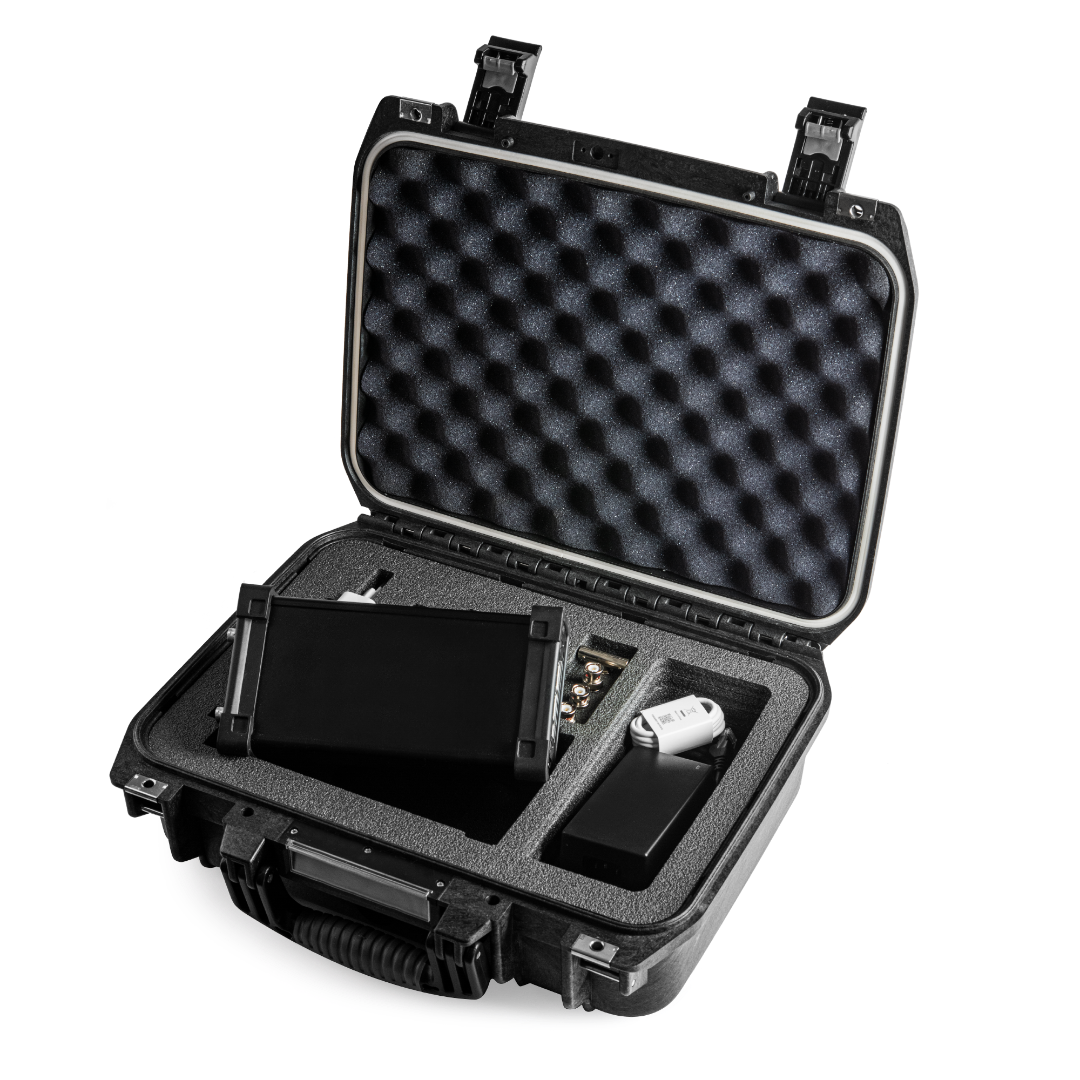

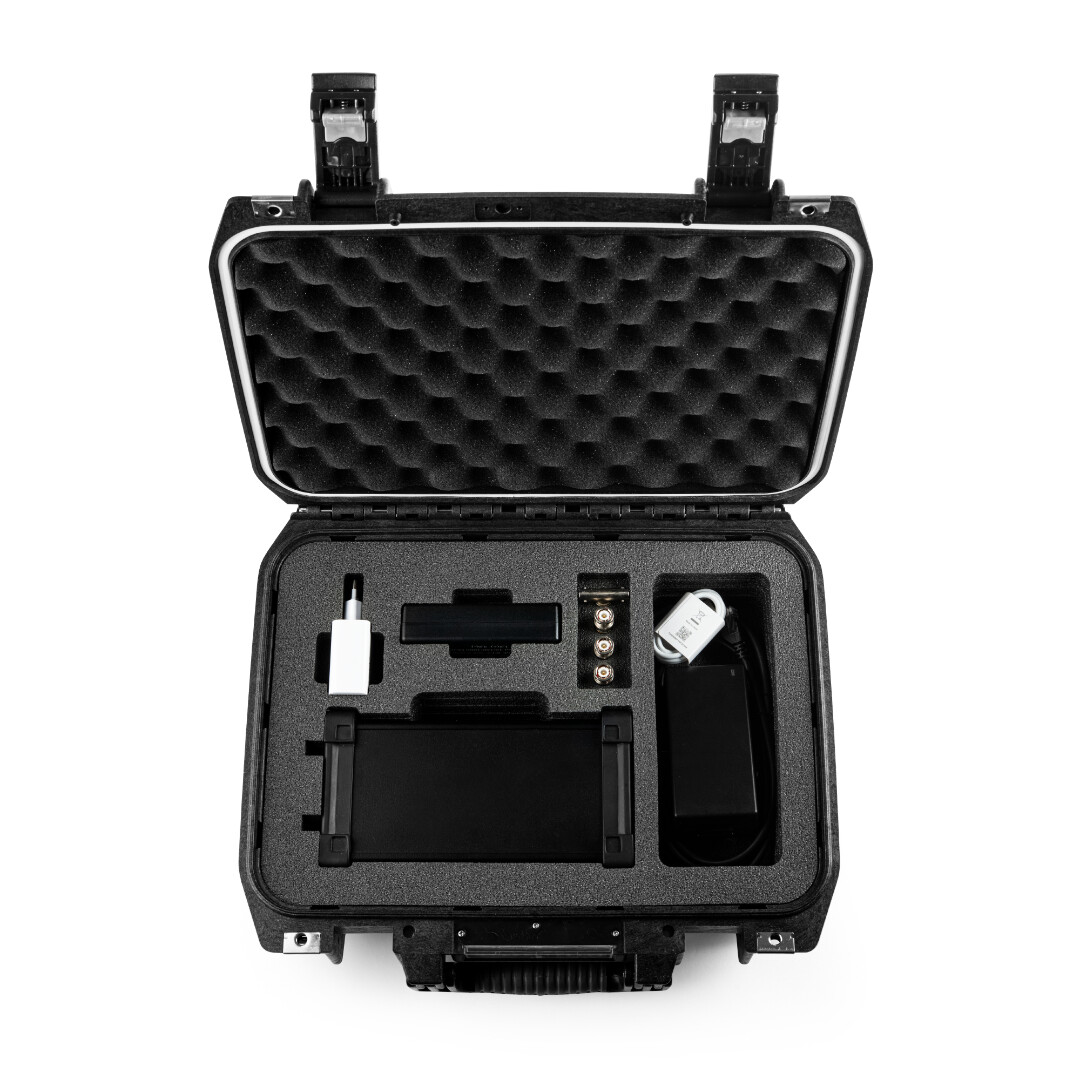

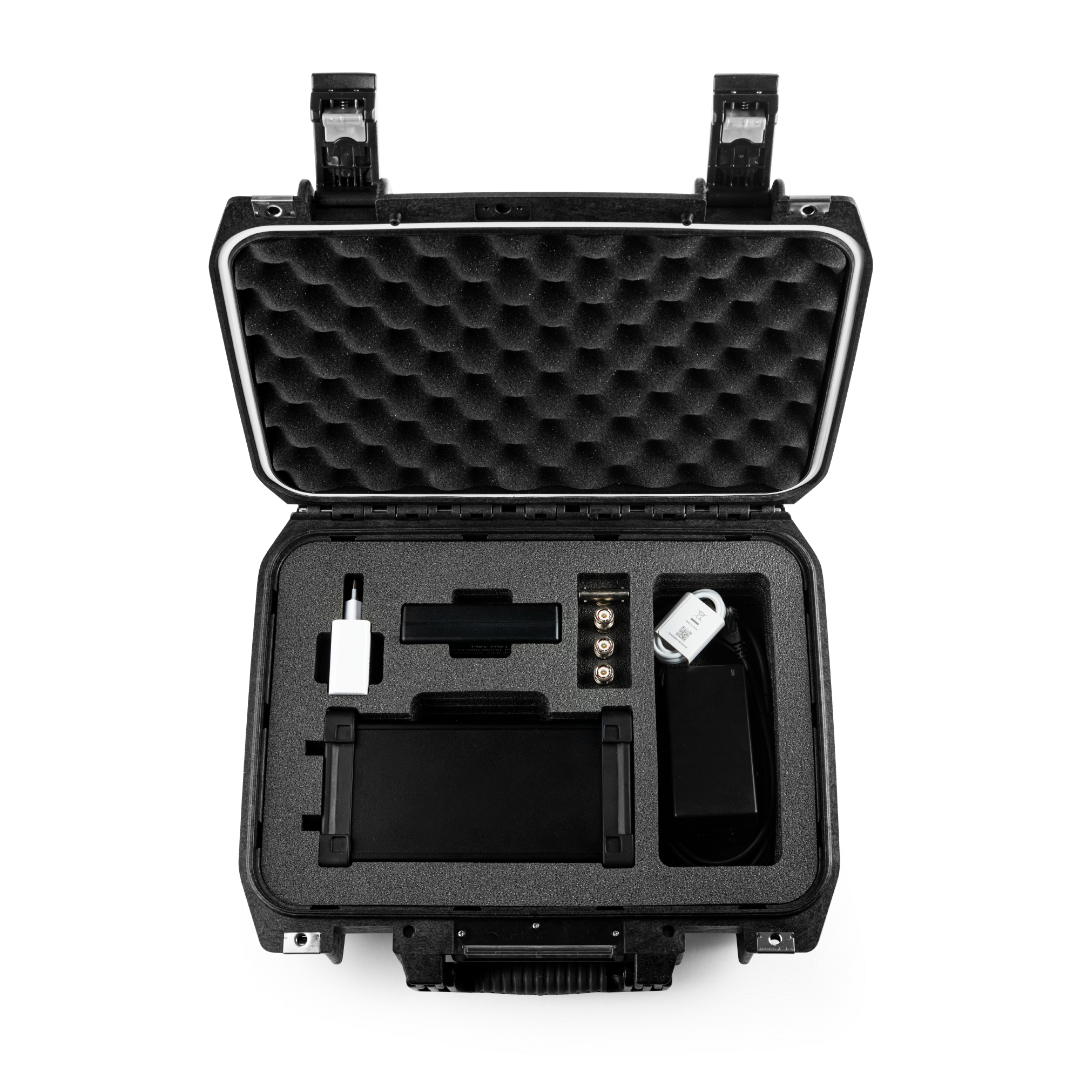

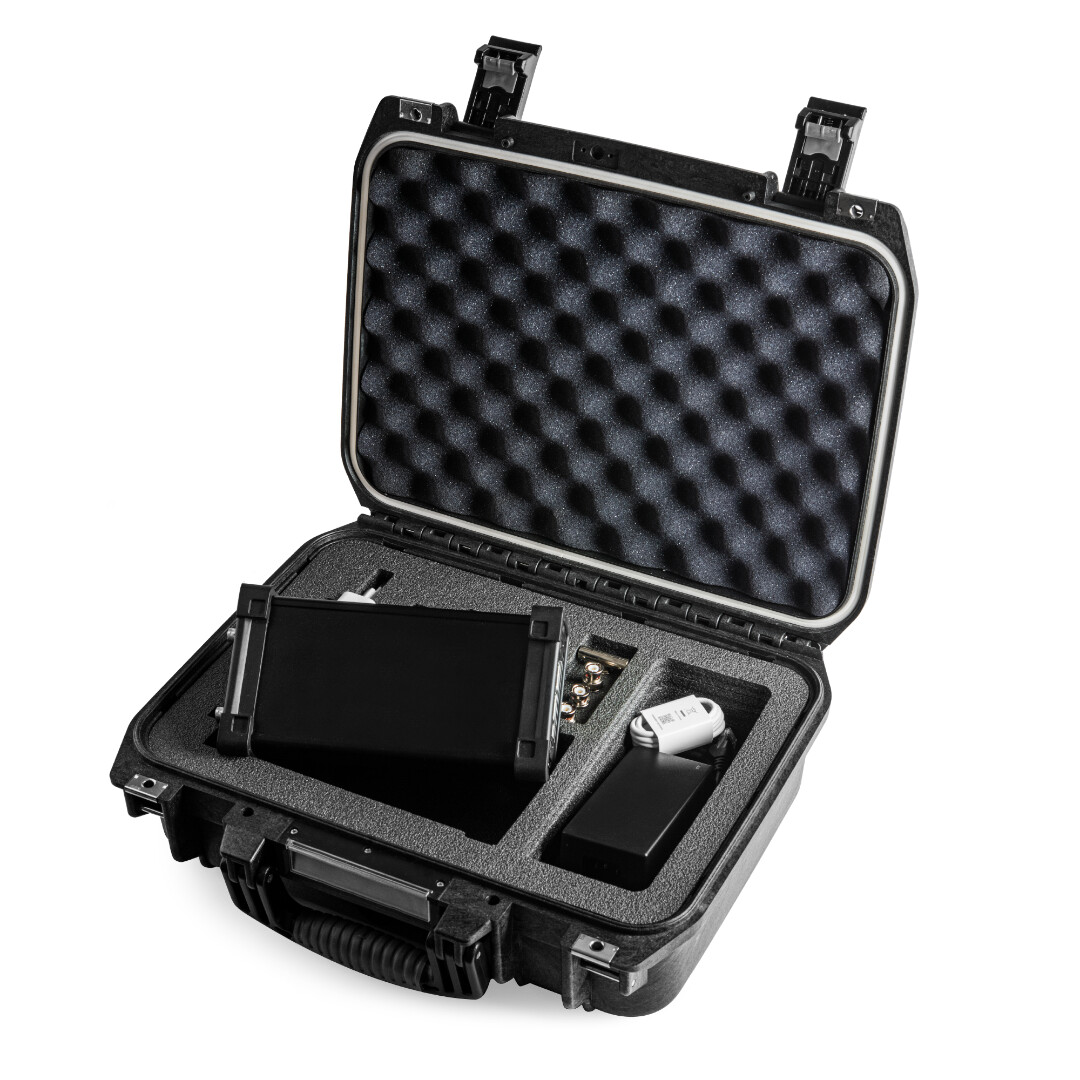

Name Quantity, pcs.
A1580 Sonic – Electronic Unit 1
Net adaptor with cable 220V-15V 1
Ethernet cable 1.5 meter 1
WiFi Antenne 1
User manual for integration kit (SDK) 1
Introductory application software „ACS "Mathilda" Windows GUI App“ (available at www.acs-international.com) 1
