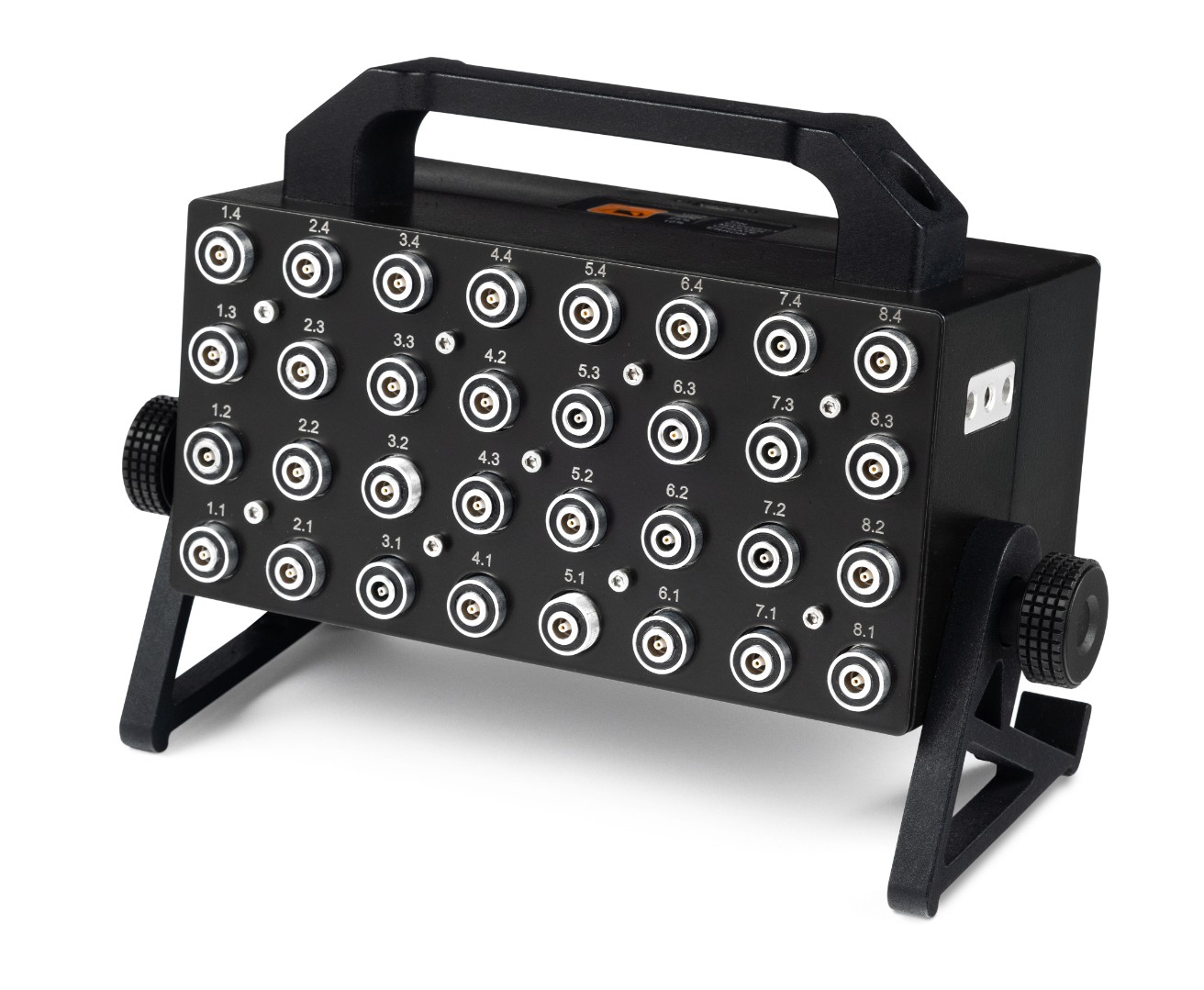

A1052 MuliSONIC

Multichannel Ultrasonic Pulser-Receiver Unit with WiFi Data Interface for Low-Frequency UT applications

Ein Angebot bekommen

Eine 32-Kanal-Ultraschall-Datenerfassungseinheit, das sowohl für den eigenständigen als auch den integrierten Einsatz in Labor- und industriellen Mess- und Prüfaufgaben konzipiert ist. Die 32 separaten Sender- und Empfängkanäle des A1052 eignen sich hervorragend zum Ansteuern von punktuellen Trockenkontakt-Prüfköpfen (Dry-Point-Contact). Das Gerät verfügt über integrierte Akkumulatoren und eine drahtlose Datenschnittstelle für eigenständige Messungen mit einem hohen Verhältnis von Ein- zu Ausschaltzeit.

Mit dem gut dokumentierten SDK kann der Nutzer eine eigene Softwareanwendung für eine spezifische Prüfanwendung entwickeln.

Der A1052 MultiSONIC ist für niederfrequente Ultraschall-Datenerfassungsanwendungen an stark dämpfenden Materialien ausgelegt, wie zum Beispiel:

  • Laufzeitmessung (Pulse Velocity Testing)

  • Impuls-Echo-Datenerfassung

  • Positionsbezogene Datenerfassung, synchronisiert mit einem externen Prüfmanipulator

  • Zeitbezogene Datenerfassung, synchronisiert mit externen Materialprüfmaschinen (Zugversuch, Druckversuch)

Parameter

Value

Transmitter

Number of transmitting channels

32

Transmitter output voltage, V

± 200 Volt (400 Vpp)

Excitation sequence, periods

Meander, 0.5 to 5.0

Receiver

Number of receiveing channels

32

Data acquisition length, Samples

128k

Sampling rate (MHz)

1, 4

Filter frequencies (FIR)

HF 10,20,40,100kHz; LF 350kHz

Receiving bandwidth

20 – 250 kHz

Dynamic range of amplifier, dB

0 to 60

Dynamic range of DAC function

40 dB

Averaging factor

1 to 256

POWER SUPPLY

Power source

Exchangable battery

Operation time of the battery, not less than

8 h

Battery charging time

2.5 h

External power supply

DC 15 V, 4A \ AC 110-250 V

DATA INTERFACES

Wireless Ethernet 54 Mbit

IEE802.11n

DIMENSIONS & WEIGHT

Dimensions of the electronic block

200x125x100 mm (7,9 x 4,9 x 3,9 inch)

Weight of the electronic block

2.4 kg / 5.5 pounds

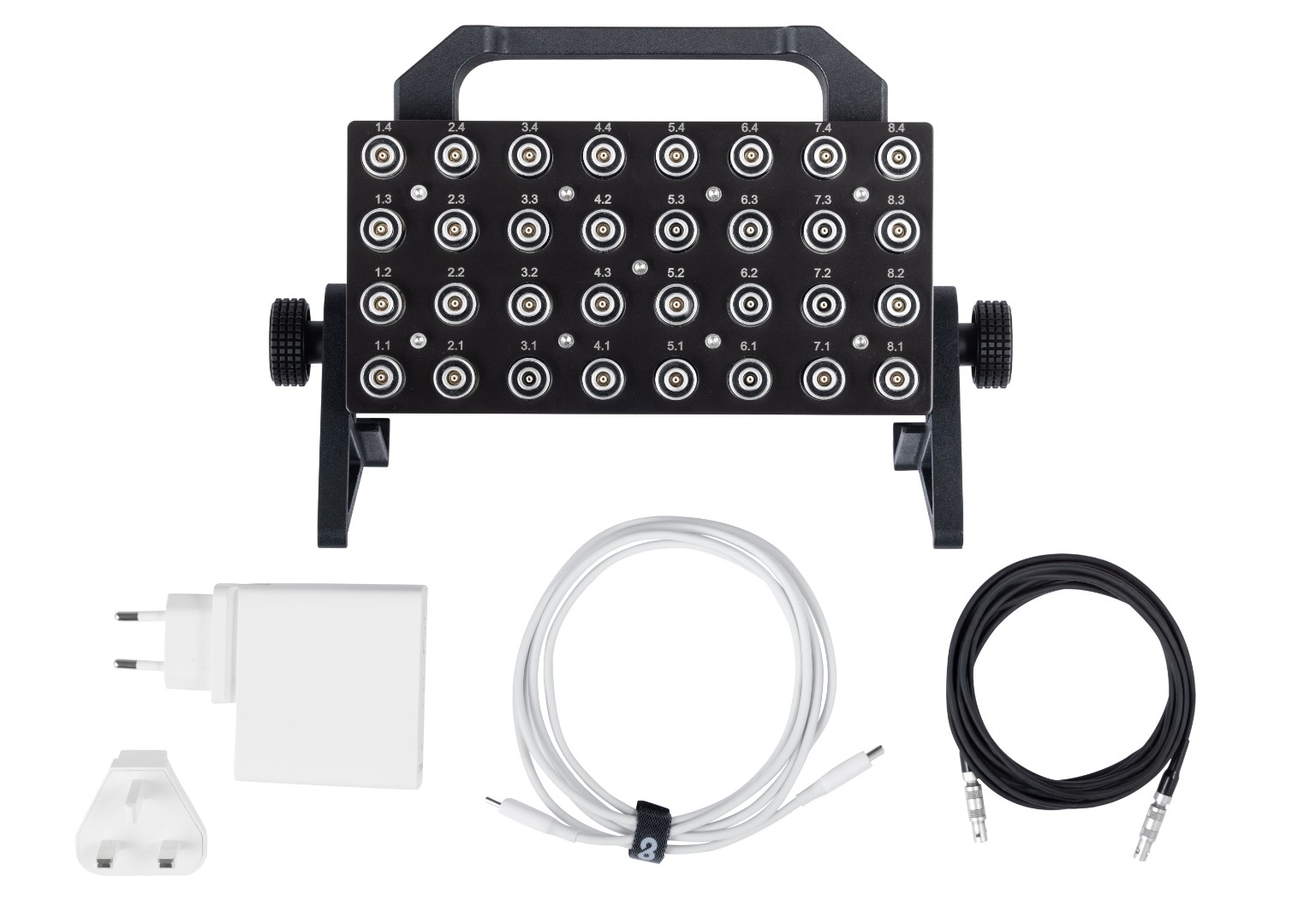

Name Quantity, pcs.

Electronic unit A1052 MultiSONIC with 32 channels

1

Exchangeable Li-Ion accumulator, inside the electronic unit

6

Power charger

1

Power plugs (US/UK/EU)

1 (for each)

Power USB-C cable

1

USB-A to USB-C cable

1

Screwdriver Hex-Plus 2.0

1

Warranty certificate

1

Operating Manual

1

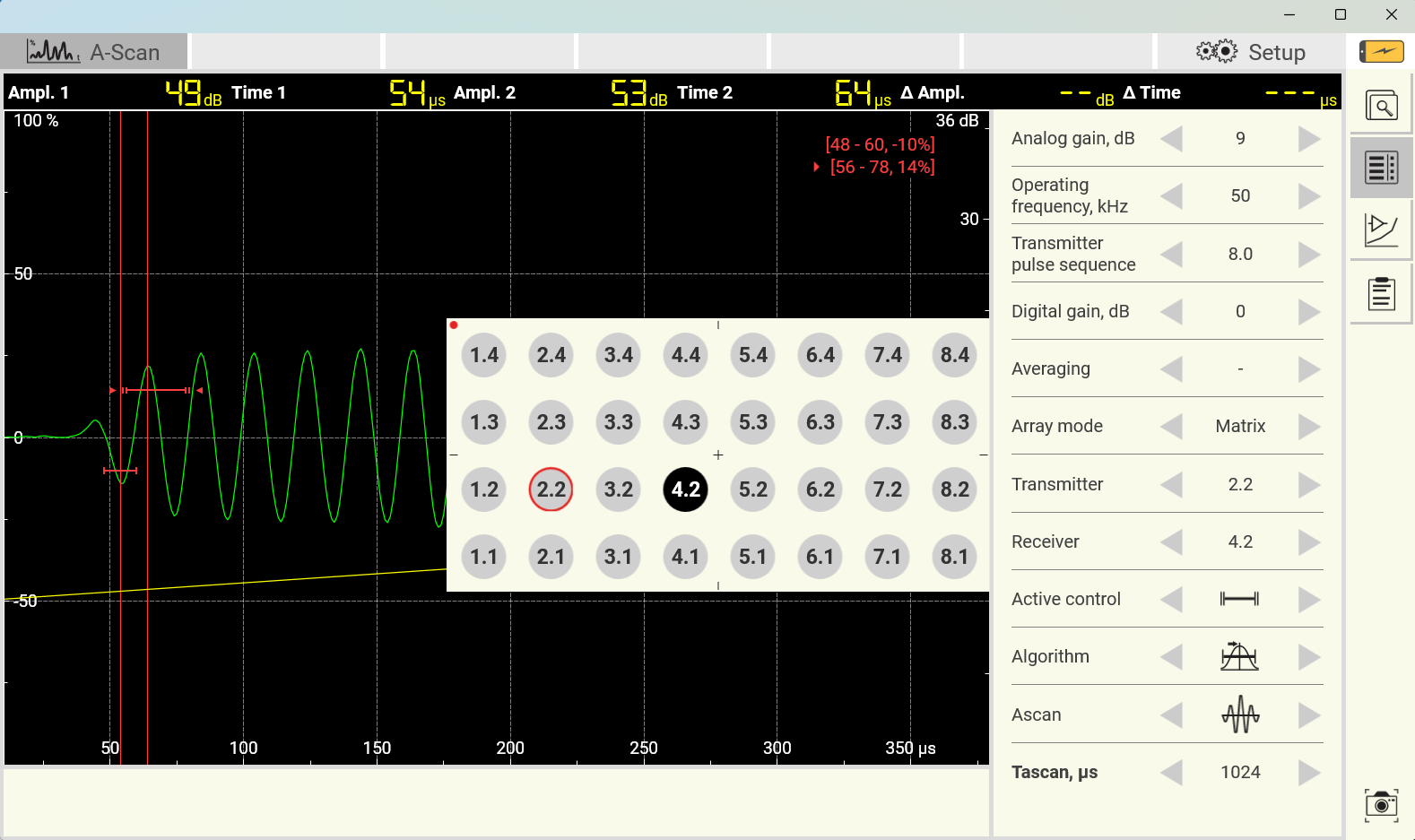

Free demo SW for smartphone/tablet PC / PC

to be downloaded

Integration kit for software development by the user

On request
